FRDMGD31ECNEVM快速入门
本页将帮助您了解FRDMGD31ECNEVM板。
1. 快速入门
恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。该板支持各种模拟、混合信号和电源解决方案。它们整合了单片集成电路系统级封装设备，采用成熟的高容量技术。恩智浦产品能够延长电池使用寿命，缩小设备尺寸，减少组件数量，降低成本和提升性能，帮助您打造先进的系统。
本页面将指导您完成设置和使用FRDMGD31ECNEVM板的过程。
1.1 套件内含物/装箱单
FRDMGD31ECNEVM内含物包括：
- 组装和测试好的FRDMGD31ECNEVM板，放在防静电袋中
- 连接到FRDM-KL25Z的3.3 V转5.0 V转换板
- 线缆，USB A型公头/迷你B型公头，3英尺
- 快速入门指南
1.2 其他硬件
除了套件内含物外，使用此套件时，还需要使用以下硬件。
- IGBT或SiC MOSFET模块，采用EconoDUAL™封装
- DC link电容器，与IGBT或SiC MOSFET兼容
- 通过50 mil跳线进行配置
- 50 μH大电流空心电感，用于双脉冲测试
- 带防护罩和听力保护装置的高压电源
- 25 V, 1.0 A DC电源
- 脉冲发生器
- TEK MSO 4054 500 MHz 2.5 GS/s 4通道示波器
- Rogowski线圈，PEM型号CWT Mini HF60R，或CTW Mini HF30 (直径更小)
- 两个隔离的高压探头(CAL Test Electric CT2593-1, LeCroy AP030)
- 4个低压探头
- 两个数字电压计
1.3 Windows PC工作站
此评估板需要Windows PC工作站。在使用此评估板时，满足这些最低规格可产生较好的效果。
- Windows XP或更高版本的操作系统
1.4 用户手册
有关推荐组件和板配置的更多详细信息，请参见UM11494，FRDMGD31ECNEVM半桥评估板。
2. 硬件介绍
2.1 板特性
- 能够连接到MOSFET或IGBT模块，采用EconoDUALTM规格，用于半桥评估
- 菊花链SPI通信能力
- 电源和故障停车跳线可配置
- 轻松访问电源、接地和信号测试点
2.2 板说明
FRDMGD31ECNEVM是一款半桥评估套件，它在半桥评估板上安装了两个GD3100单通道IGBT栅极驱动设备，引脚配置与Econo IGBT兼容。
该套件包含Freedom KL25Z微控制器硬件，用于连接安装有SPIGen软件的PC，可采用菊花链或独立配置的方式与GD3100栅极驱动器上的SPI寄存器进行通信。

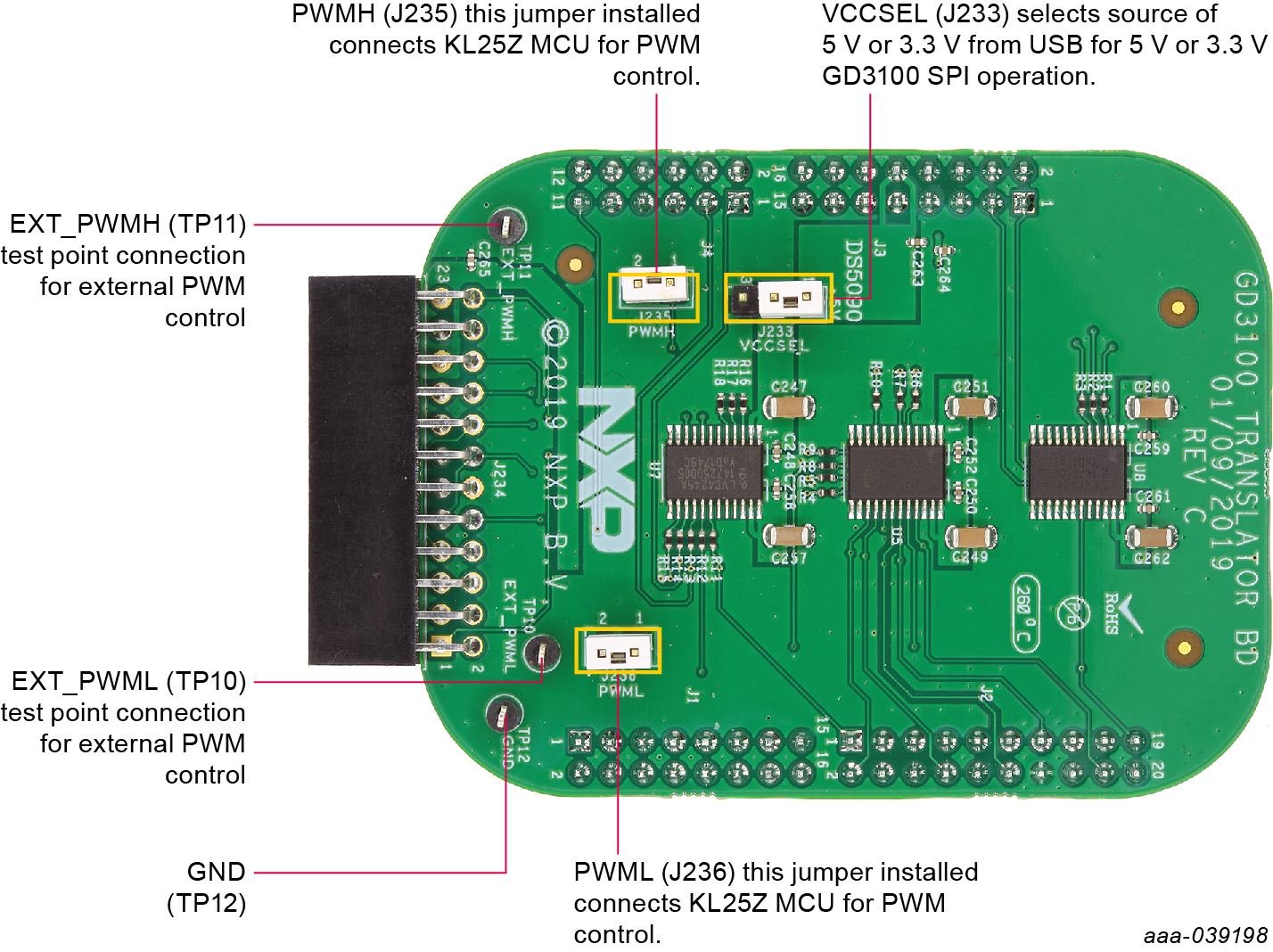

2.2.1 3.3 V转5.0 V转换板
GD3100TREVB转换器可将3.3 V信号电平转换为5.0 V信号，进行SPI通信。

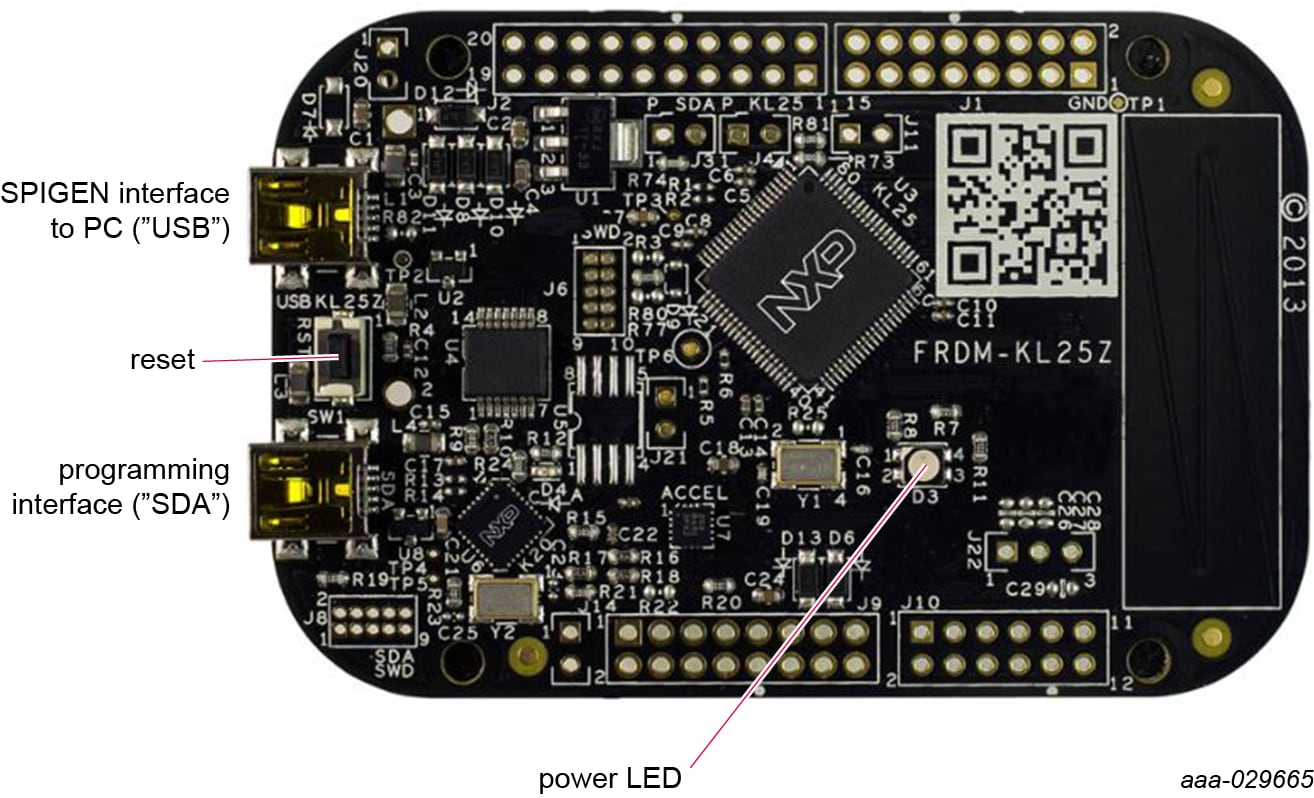

2.2.2 Kinetis KL25Z Freedom板
Freedom KL25Z是一款超低成本开发平台，面向基于Arm® Cortex®-M0+处理器的Kinetis® L系列KL1x (KL14/15)和KL2x (KL24/25) MCU。

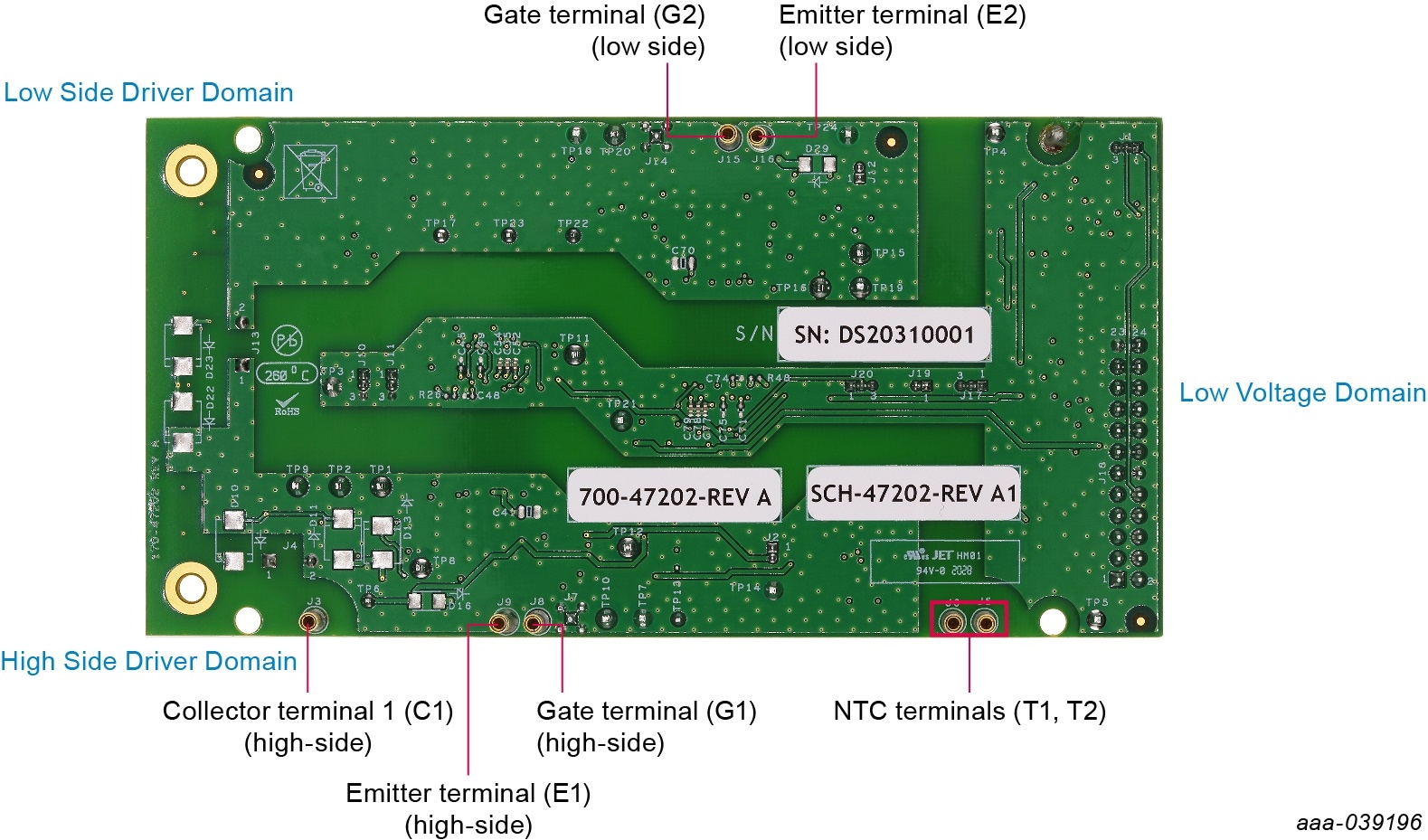

2.3 板组件

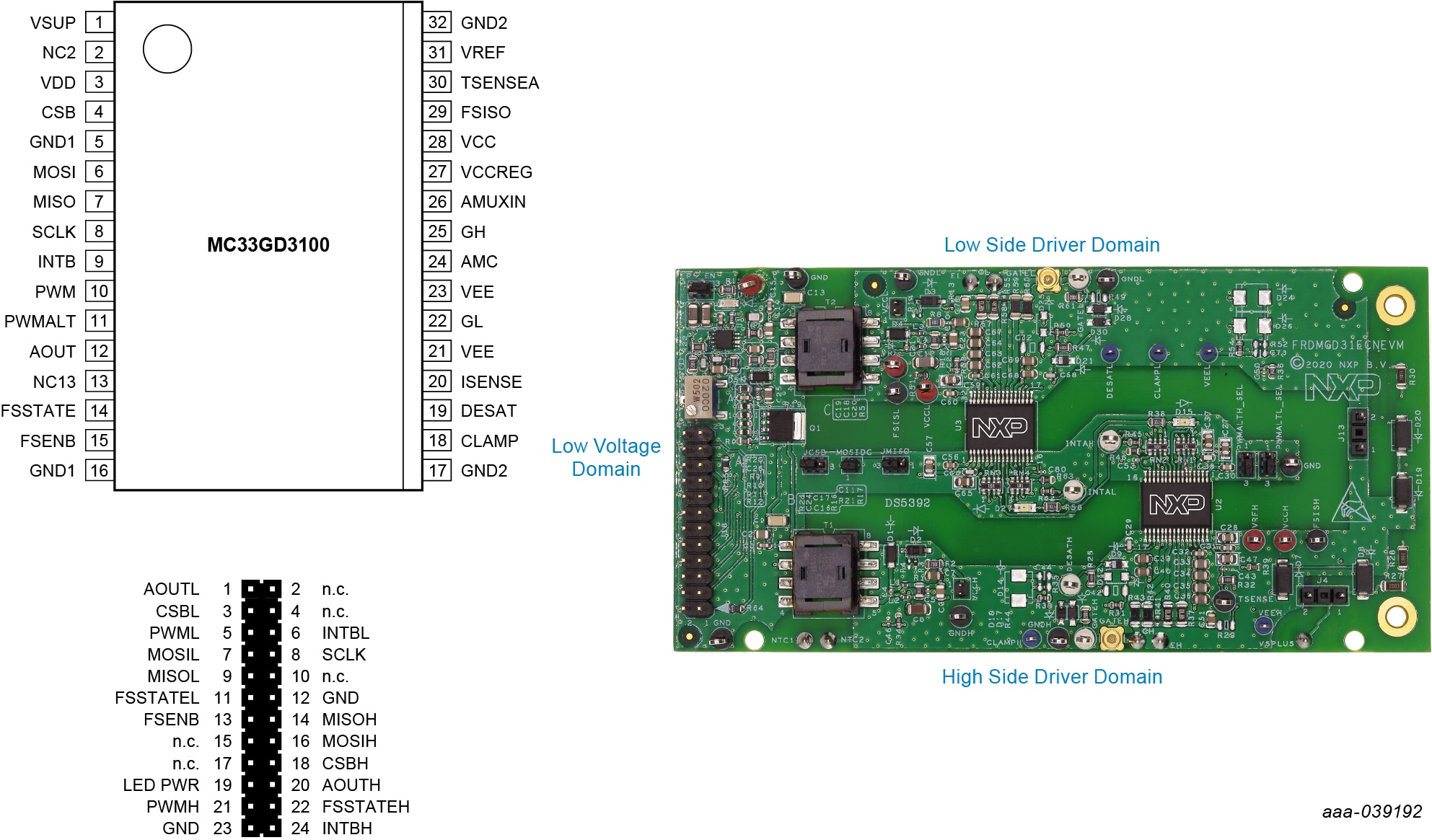

FRDMGD31ECNEVM半桥评估板概述。
2.4 支持其他板
有关推荐组件的更多详细信息，请参见UM11494，FRDMGD31ECNEVM半桥评估板用户指南。
3. 配置启动硬件

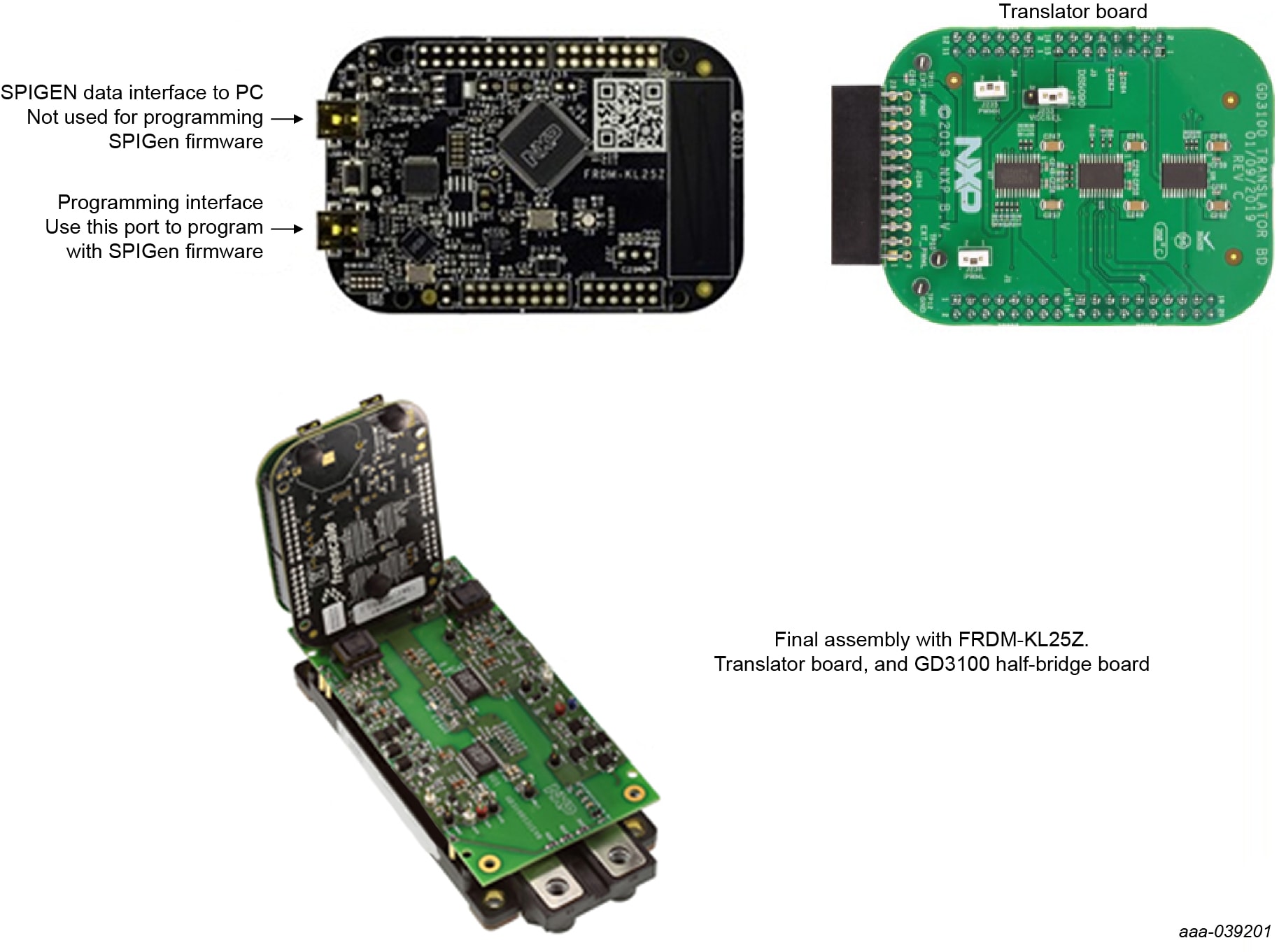

下图显示了典型的硬件配置。
要配置硬件和工作站，请完成以下步骤：
- 将FRDM-KL25Z和转换板与FRDMGD31ECNEVM半桥评估板相连，并以正确的方向连接到24引脚头。
- 根据需要将FRDMGD31ECNEVM连接至IGBT模块，并将插座插脚牢固地固定在模块引脚连接上。半桥板跳线将在工厂预装，并配置为非菊花链SPI配置进行SPI通信。
- 将12 V直流电源连接到半桥板上的VPWR连接和半桥板上的低压域GND测试点连接。注意：确保接地至低压域，以便进行VPWR连接。
- 将USB电缆从USBKL25Z USB mini连接连接到基于Windows的PC USB端口。KL25Z出厂时将预装固件。
- 安装了SPIGEN GUI并在基于Windows的PC上运行应用程序后，重新连接USB电缆。应出现一个弹出窗口，指示与FRDM-KL25Z板的连接。
- 启动VPWR低压域的12 V DC电源。SPIGEN GUI使您能够在SPI0 (低边)或SPI1 (高边)上的每个GD3100栅极驱动器上读取和写入寄存器。
- 分别观察低压域和高压域的VCCL和VCCH电压水平。这些被设置为从返驰变压器提供栅极驱动高电平，并与低压域及彼此隔离，并具有隔离接地。VCCL (低边)和VCCH (高边)将设置为~17 V，VEE设置为~−3.3 V，这将是栅极驱动器PWM信号的摆动电平。
- 在提供DC link电压并将电感负载连接到IGBT模块后，可以利用SPIGEN脉冲测试功能与FRDMGD31ECNEVM半桥评估板一起执行双脉冲和短路测试。使用测试点观察目标信号。
注：对于双脉冲和短路测试，需确保转换板上安装了J235和J236。如果在外边为PWM信号供电，那么这些跳线需要打开。
3.1 支持其他板
有关硬件配置的更多详细信息，请参见UM11494，FRDMGD31ECNEVM半桥评估板用户指南。
4. 安装软件
4.1 准备图形用户界面操作环境
- 安装固件和MCU代码。

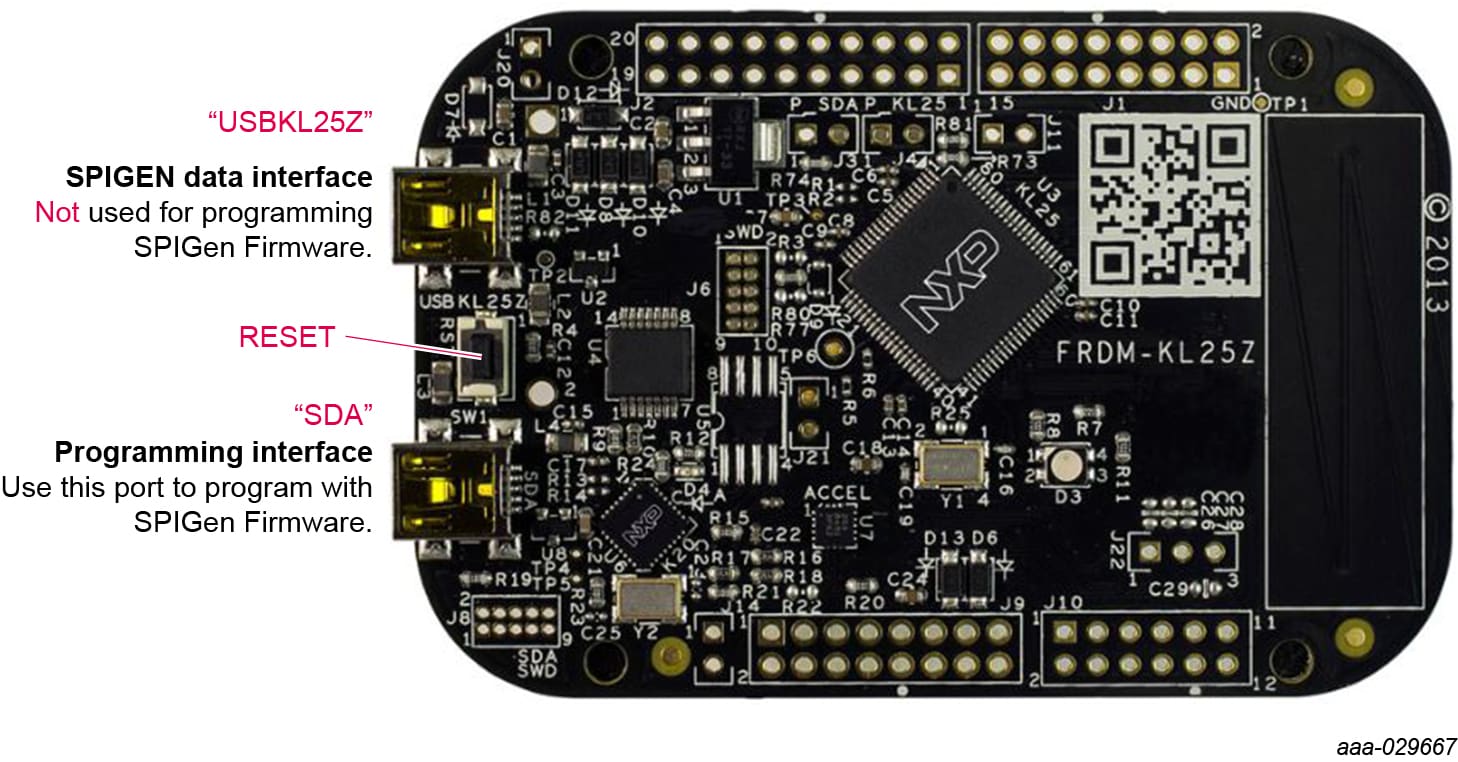

- 该套件随附了已安装的KL25Z MCU固件。如果出于任何原因需要重新安装KL25Z MCU固件，则应按以下步骤操作。按住KL25Z板上的重置按钮，然后将PC上的迷你USB B线缆连接到编程接口SDA USB端口。放开"Reset"按钮电脑显示一个名为E:/BOOTLOADER或类似名称的驱动器。将SDA文件(MSD- DEBUG-FRDM-KL25Z_Pemicro_v118.SDA)复制到E:/BOOTLOADER drive。
- 拔下USB线并将其重新插入同一位置，以重新启动并激活新固件(这次不要按重置按钮)。驱动器名称改为E:/FRDM-KL25Z或类似的名称。将UsbSpiDongleKL25Z_GD3100_545.srec文件复制到E:/FRDM-KL25Z驱动器。拔下USB线缆。安装SPIGEN时可使用固件文件，可从NXP.com下载，也可以在SPIGEN安装目录文件夹中找到。
- 运行SPIGEN SPI生成器软件安装程序，将SPIGEN安装到PC。
- 在连接了KL25Z板的情况下运行SPIGEN。
- 将PC的mini USB B电缆连接到KL25Z板上的“ USBKL25Z” USB端口。
- 在PC上打开SPIGen软件。在页面底部，您会看到SPI dongle固件版本5.4.7或更高版本。
4.2 支持其他板
有关软件的更多详细信息，请参见UM11494，FRDMGD31ECNEVM半桥评估板用户指南。
4.3 即买即用
开始嵌入式应用开发。
5. 了解详情
5.1 产品汇总页
GD3160的产品汇总页位于http://www.nxp.com/GD3160。
5.2 工具汇总页
FRDMGD31ECNEVM板的工具汇总页位于http://www.nxp.com/FRDMGD31ECNEVM。
该页面提供概述信息、技术和功能规格、订购信息、文档以及软件。快速入门指南提供适用于使用FRDMGD31ECNEVM板的快速参考信息，包括可下载资产。
5.3 参考资料
除了恩智浦的GD3160：SiC MOSFET/IGBT的先进单通道高压隔离式汽车栅极驱动器页面，您可能还想访问：
栅极驱动器页面：
应用页面：
工具页面：
硬件页面：
软件页面：
5.4 购买板
FRDMGD31ECNEVM：带GD3100栅极驱动器的半桥评估板
购买
