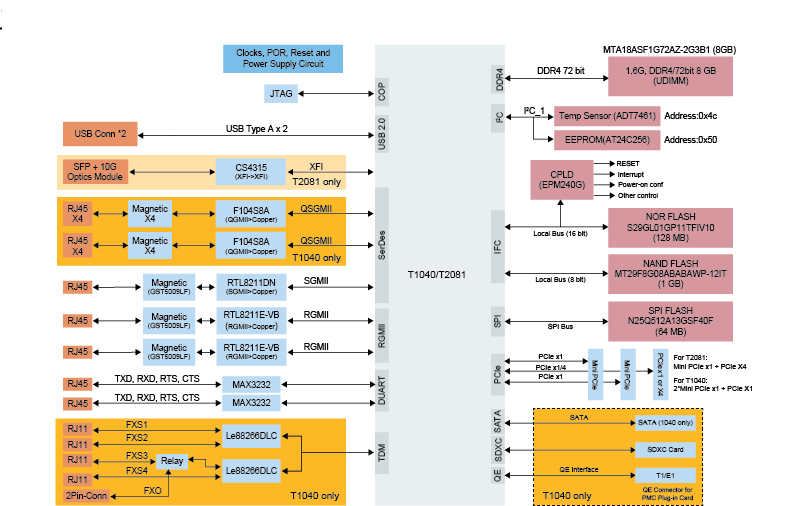

The QorIQ^® T1040 reference design board is a high-performance computing evaluation, development and test platform for QorIQ T1040/20 communications processors built on Power Architecture^® technology.

该电路板配备1.5 GHz T1040处理器和丰富的I/O组合，主要面向网络和以太网应用的QorIQ T1的评估，例如，固定路由器、交换机、互联网接入设备、防火墙和其他数据包过滤应用、以及通用嵌入式计算中的混合控制和数据平台。

T1040RDB电路板可以帮助您加快产品上市速度。It can be used for software development and performance evaluation prior to the customers' own board is ready.

设计文件

软件

产品详情

支持的器件

处理器和微控制器

T系列

T1040: QorIQ^® T1040和T1020多核通信处理器
T1042: QorIQ^® T1042 and T1022 Multicore Communications Processors

特征

处理器

QorIQ^® T1040, 1.5 GHz core with 1600 MT/s DDR3L data rate
多个SysClk输入，用于生成多种器件频率

存储器

2 GB无缓冲DDR3L SDRAM UDIMM/RDIMM (64位总线)，1600 MHz数据传输速率
128 MB NOR闪存，16位
2 GB SLC NAND闪存
SD接头转接口
SATA接口

PCI Express

一个x4 PCIe插槽
两个Mini-PCIe接头

数据连接

双USB插槽，可连接至USB PHY
一个板载SGMII 10/100/1G以太网端口
两个板载RGMII 10/100/1G以太网端口
两个板载QSGMII 10/100/1G，8 GE端口

UART

Two UART ports at up to 115200 bit/s

TDM

一个FXO和4个FXS端口

软件

QorIQ Linux SDK V1.8

其他特性

用于调试的JTAG/COP
温度监测仪
