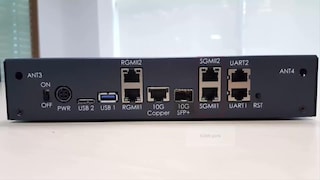

Layerscape LS1046A参考设计板

LS1046A-RDB 正常供应

点击播放视频

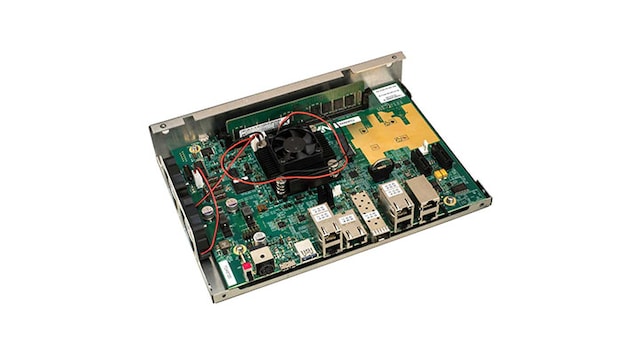

LS1046A参考设计板(RDB)是高性能的计算、评估和开发平台，支持Layerscape LS1046A架构处理器。LS1046ARDB电路板支持Layerscape LS1046A处理器，经过优化可支持DDR4存储器和一整套高速SerDes端口。

Layerscape LS1046A处理器将4个64位Arm® Cortex®-A72内核与数据包处理加速和高速外设相集成。此处理器具有超过32000 CoreMarks®的令人印象深刻的性能，可与10 Gb以太网、第三代PCIe、SATA 3.0、USB 3.0和QSPI接口配对，是一系列企业和服务提供商联网、存储、安全和工业应用的完美产品组合。

产品详情

框图

LS1046A RDB

Layerscape LS1046A Reference Design Board
获取框图PDF

特征

Processor

  • Four 32/64-bit Arm(R) Cortex(R)V8 A72 CPUs, up to 1.6 GHz core speed

Memory

  • Supports 8 GB DDR4 SDRAM memory
  • Supports double-bit error detection and single-bit error correction ECC (8-bit check word across 64-bit data)
  • Supports data rate up to 2100 MT/s
  • Provides one 288-pin DDR4 DIMM connector
  • DIMM connector supports unbuffered X72 8 GB dual rank
  • SDHC port connects directly to an adapter card slot, featuring 4 GB eMMC memory device
  • One 512 MB SLC NAND flash with ECC support (1.8 V)
  • CPLD connection: 8-bit registers in CPLD to configure mux/demux selections
  • Support two 64 MB onboard QSPI NOR flash memories

USB

  • Two USB 3.0 controllers with integrated PHYs
  • One USB1 3.0 port is connected to a Type A host connector
  • One USB1 3.0 port is configured as On-The-Go (OTG) with a Micro-AB connector
  • One USB2.0 is connected to miniPCIe connector

Ethernet

  • Supports SGMII 1G PHYs at Lane 2 and Lane 3
  • Supports SFP+module with XFI retimers
  • Supports AQR106/107 10G PHY with XFI/2.5G SGMII

PCI Express and SATA

  • Mini PCIe express x1 (Gen1/2/3)card
  • Standard PCIe x1 (Gen1/2/3) card
  • Standard PCIe x1 (Gen1/2/3) card
  • One SATA 3.0 connector

购买选项

LS1046ARDB-PB-Image

点击展开

  • CNY 11,976.82
  • 数量为 1
    • 供货情况: 现货
    • 库存: 3
    • 配送: 正常情况下 1-2个工作日内发货
加入购物车
