MPC8379E-RDB参考设计平台

MPC8379ERDB

滚动图片以放大

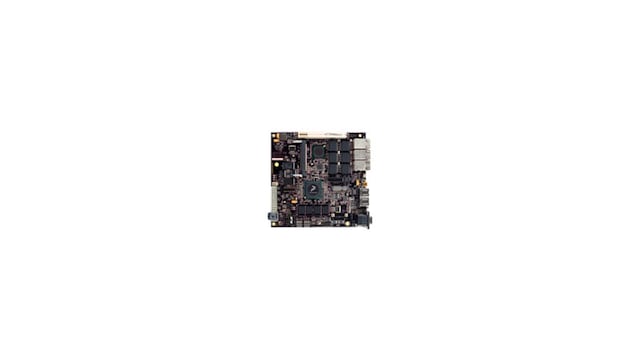

MPC8379E-RDB是一款高度集成的参考设计板，可以帮助您加快产品上市速度。面向中小企业和消费电子应用，例如配有RAID 5的网络连接存储(NAS)、多功能打印机和一体化办公设备，这款高性价比的电路板基于恩智浦MPC837x系列，采用Power Architecture®技术，带有领先的外部组件，可帮助您快速进行设计，并实施目标应用。

产品详情

支持的器件

处理器和微控制器

PowerQUICC II Pro (MPC83xx)

  • MPC8379E: PowerQUICC® II Pro处理器带DDR2、PCI、SATA、1 GB以太网、USB、安全性

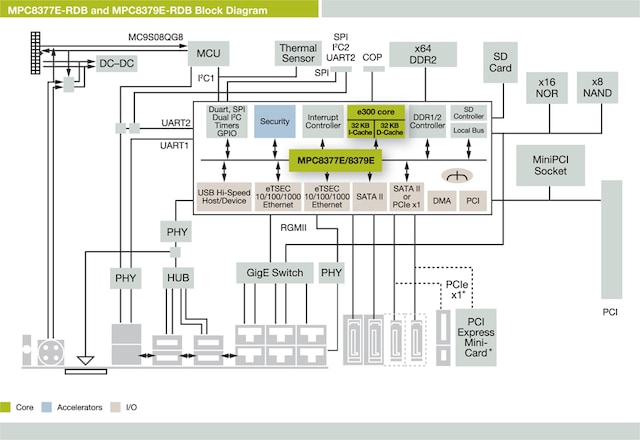

特征

微控制器

  • 高达667 MHz CPU频率

存储器

  • 256 MB未缓冲DDR2 SDRAM
  • 8 MB NOR闪存
  • 32 MB NAND闪存
  • 256 kB串行EEPROM
  • SD卡槽

数据连接

  • 接口
    • 10/100/1000以太网端口
      • 一个连接到Vitesse的千兆RGMII
      • 千兆PHY (VSC8201)
      • 一个五端口Vitesse以太网交换机(VSC7385)
    • PCI
      • 一个MiniPCI接头
      • 一个带扩展REQ/GNT接头用于扩充卡的标准PCI接头
    • SATA
      • 4个标准SATA II接头
    • USB 2.0
      • 四端口USB集线器或单端口USB OTG
    • DUART

调试

  • 用于调试的可编程LED

传感器

  • I²C总线上的热传感器
  • 6层PCB走线(4层信号、两层电源线和接地线)
  • 无铅(RoHS)、CE和FCC认证

尺寸

  • Mini-ITX规格：170 mm x 170 mm

软件

  • 板级支持包(BSP)，包括U引导和Linux® 2.6支持 (可与第三方软件应用一起使用。欲了解更多信息，请联系当地恩智浦销售机构)
