LS1024A-RDB
正常供应 -
LS1024A-RDB.

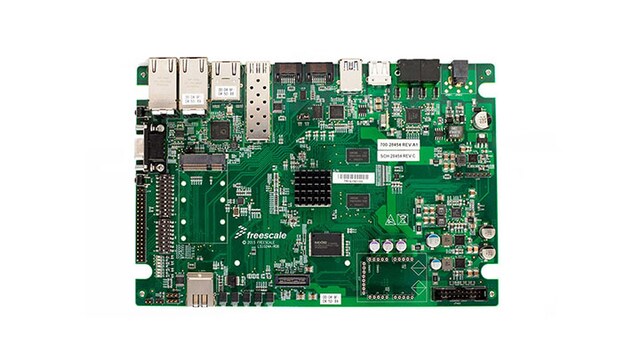

QorIQ® LS1024A开发板
QorIQ® LS1024A通信处理器应用非常广泛，适用范围从高端VoIP和支持视频的家庭网关、中小企业(SMB)和高性能安全设备，到以太网供电的802.11n企业接入点和商用网络连接存储产品。
QorIQ LS1024A参考设计板(LS1024ARDB)是一款紧凑型工具，可用于评估上述及其他低端联网应用的LS1024A解决方案。LS1024ARDB还具有一个扩展接头，可用于添加LCD面板等额外组件。
产品详情
支持的器件
处理器和微控制器
Layerscape处理器
- LS1024A: QorIQ® Layerscape 1024A双核通信处理器
特征
处理器
- 开发板Arm® Cortex®-A9 SMP/AMP 32位内核，采用NEON DSP和FPU，频率高达1.2 GHz
- 32 KB指令和数据缓存
- 256 KB共享L2缓存
存储器
- 默认256 MB DDR3 (支持512 MB DDR3)
- 64MB NOR闪存
- 2 GB NAND闪存
- 64 MB SPI NOR闪存
- 64 KB I2C EEPROM
以太网
- 4x GbE LAN接头
- 2x GbE WAN接头
- 1x SFP+接头
基本外设和互连
- 4端口SMSC USB 3.0 HUB
- 两个USB 3.0A型接头
- 两个Mini PCI EXPRESS接头
- 1个PORT USB2.0控制器
- 1个USB 2.0A型接头
- SERDES
- 1x PCI EXPRESS
- 2x Mini PCI Express接头
- 2x SATA接头
- DECT
- 一个板载适配器插槽
- 语音
- 2个FXS端口(ZL88601双宽带SLIC)
- UART
- UART0连接到板载DB9连接器
- UART1连接到5引脚接头
- 扩展128引脚高密度接头
- 扩展总线
- SPI总线
- TDM总线
- I2C总线
- UART总线
- 通用IO
- 系统和外部复位
- 电源
- LCD接头
- 扩展总线
- SPI总线
其他特性
- 用于电压控制的PMIC
购买选项
文档
快速参考恩智浦 文档类别.
设计资源
软件
快速参考恩智浦 软件类型.
2 软件文件
-
库
EAR2 ASK Loadable binaries for LS1024A
-
开发IDE和生成工具
面向网络应用的CodeWarrior®开发套件
注意: 推荐在电脑端下载软件，体验更佳。
