BYLink系统电源平台
这一平台采用可配置和可链接的器件组合，促进安全电源管理系统的设计。它将复杂的电源子系统简化为单一的智能解决方案。
设计文件
收到完整的详细信息。 请参阅产品足迹及更多信息 电子CAD文件.

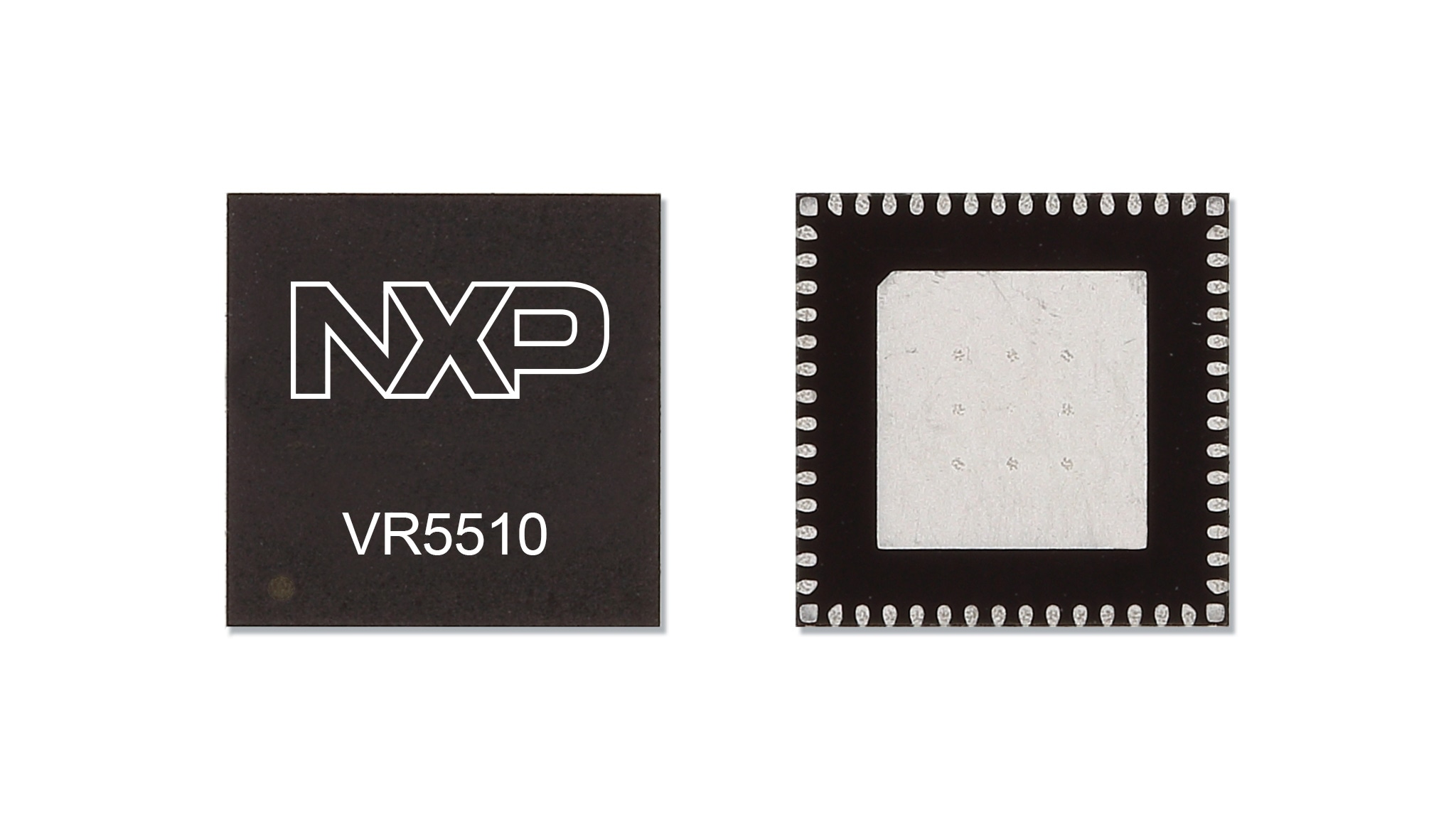

面向S32G处理器的多通道（9通道）PMIC——8个高功率通道、1个低功率通道，满足ASIL D安全等级要求
VR5510是恩智浦多通道高压PMIC器件，适用于高性能汽车和工业应用。VR5510专为S32G汽车网络处理器系列而设计，针对服务型网关、域控制器和安全控制器应用。
独立的内置电压监测电路确保符合ISO26262标准，功能安全最高达到ASIL D级。VR5510也可用作标准的ASIL B级设备或非安全设备，适用于具有不同ISO合规要求的应用。
VR5510还适用于各种应用，包括车载娱乐中控系统、ADAS、视觉和雷达，既可以作为独立的电源解决方案，也可以与PF502x系列或PF8x系列等其他恩智浦PMIC结合使用。
产品详情
特性
主要特性
- 4个高效降压稳压器——两个低压降压稳压器支持多相和SVS/DVS功能
- 3个LDO稳压器——两个带负载开关选项的LDO
- 一个低功耗高压LDO
- 一个带集成低边开关的升压稳压器
- 56引脚8x8 QFN封装
系统和设备的特性
- 适用于汽车和卡车应用的60V最大输入电压
- 待机模式下静态电流非常低
- 两个用于唤醒检测和电池电压传感的输入引脚
- OTP(一次性编程)存储器，可用于灵活的器件配置
- 高速I²C接口(3.4MHz)
- 外部时钟同步、扩频和手动频率调谐
符合ASIL D安全等级的安全功能
- 符合ASIL D安全等级的独立电路
- 带可编程故障保护的电压监测
- 模拟内置自检(ABIST)和逻辑内置自检(LBIST)
- Simple看门狗和Challenger看门狗
- 专用的MCU监测接口
- PGOOD、RESET、故障安全输出
- 先进的热监测和保护功能
可编程性
- 电源、排序和特定功能可由一次性可编程(OTP)存储器进行编程
- 可在数据手册的“订购信息”一章找到支持主流MCU的标准预定义OTP
- 在开发阶段，自定义的OTP部分可以使用KITVR5510SKTEVM板进行编程
- 可以提供定制OTP进行生产。请联系恩智浦销售渠道（恩智浦或代理商）
- 可以使用恩智浦GUI软件工具中集成的VR5510 OTP工具创建自定义OTP
产品长期供货计划
- 该产品包含在恩智浦产品长期供货计划中，为您的嵌入式设计确保产品的供货稳定性。汽车目标市场衍生产品（MVR5510AMD/B/M）被纳入15年供货计划中，工业目标市场衍生产品（MVR5510AVM）被纳入10年供货计划中。
部件编号包含： MVR5510AMBA0ES, MVR5510AMBA4ES, MVR5510AMBA6ES, MVR5510AMBAHES, MVR5510AMBALES, MVR5510AMBANES, MVR5510AMDA0ES, MVR5510AMDA4ES, MVR5510AMDA6ES, MVR5510AMDAHES, MVR5510AMDALES, MVR5510AMDANES, MVR5510AMMA0ES, MVR5510AMMA4ES, MVR5510AMMA6ES, MVR5510AMMAHES, MVR5510AMMALES, MVR5510AMMANES, MVR5510AVMA0EP, MVR5510AVMA4EP, MVR5510AVMA6EP, MVR5510AVMAHEP, MVR5510AVMALEP, MVR5510AVMANEP.
对照表
汽车设备选项
| 型号 | 处理器 | 存储器 | 参考设计 | OTP文件和报告 | 安全等级 |
|---|---|---|---|---|---|
| MVR5510AMDA0ES | N/A | 未编程 | N/A | N/A | ASIL D |
| MVR5510AMBA0ES | N/A | 未编程 | N/A | N/A | ASIL B |
| MVR5510AMMA0ES | N/A | 未编程 | N/A | N/A | QM |
| MVR5510AMDA4ES | S32G2 | LPDDR4存储器 | S32G-VNP-RDB | DA4报告、编程和配置文件 | ASIL D |
| MVR5510AMBA4ES | LPDDR4存储器 | S32G-VNP-RDB | BA4报告、编程和配置文件 | ASIL B | |
| MVR5510AMMA4ES | LPDDR4存储器 | N/A | MA4报告、编程和配置文件 | QM | |
| MVR5510AMDAHES | LPDDR4存储器 | S32G-VNP-RDB2 | DAH报告、编程和配置文件 | ASIL D | |
| MVR5510AMBAHES | LPDDR4存储器 | S32G-VNP-RDB2 | BA4报告、编程和配置文件 | ASIL B | |
| MVR5510AMMAHES | LPDDR4存储器 | N/A | MAH报告、编程和配置文件 | QM | |
| MVR5510AMDA6ES | DDR3L存储器 | N/A | DA6报告、编程和配置文件 | ASIL D | |
| MVR5510AMBA6ES | DDR3L存储器 | N/A | BA6报告、编程和配置文件 | ASIL B | |
| MVR5510AMMA6ES | DDR3L存储器 | N/A | MA6报告、编程和配置文件 | QM | |
| MVR5510AMDALES | S32G3 | LPDDR4存储器 | S32G-VNP-RDB3 S32-VNP-EVB3 | DAL报告、编程和配置文件 | ASIL D |
| MVR5510AMBALES | LPDDR4存储器 | N/A | BAL报告、编程和配置文件 | ASIL B | |
| MVR5510AMMALES | LPDDR4存储器 | N/A | MAL报告、编程和配置文件 | QM | |
| MVR5510AMDANES | DDR3L存储器 | N/A | DAN报告、编程和配置文件 | ASIL D | |
| MVR5510AMBANES | DDR3L存储器 | N/A | BAN报告、编程和配置文件 | ASIL B | |
| MVR5510AMMANES | DDR3L存储器 | N/A | MAN报告、编程和配置文件 | QM |
面向工业的设备选项
| 型号 | 处理器 | 存储器 | 参考设计 | OTP文件和报告 | 安全等级 |
|---|---|---|---|---|---|
| MVR5510AVMA0EP | S32G2 | 未编程 | N/A | N/A | QM |
| MVR5510AVMA4EP | LPDDR4存储器 | N/A | MA4报告、编程和配置文件 | ||
| MVR5510AVMAHEP | LPDDR4存储器 | N/A | MAH报告、编程和配置文件 | ||
| MVR5510AVMA6EP | DDR3L存储器 | N/A | MA6报告、编程和配置文件 | ||
| MVR5510AVMALEP | S32G3 | LPDDR4存储器 | N/A | MAL报告、编程和配置文件 | |
| MVR5510AVMANEP | DDR3L存储器 | N/A | MAN报告、编程和配置文件 |
产品计划
购买/参数
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
文档
快速参考恩智浦 文档类别.
设计资源
硬件
快速参考恩智浦
板类型.
1-5 / 10 硬件
-
完整解决方案S32G2汽车网络参考设计亮点
-
完整解决方案S32G3汽车网络参考设计亮点
-
评估板和开发板KITVR5510xA0EVM: VR5510评估板亮点
-
其他可用硬件. 查看我们的精选合作伙伴解决方案.
-
评估板和开发板S32G汽车网络处理评估板3亮点
-
评估板和开发板VR5510 PMIC编程插座板亮点
