具有电源管理、CAN和LIN功能的安全系统基础芯片(SBC)系列

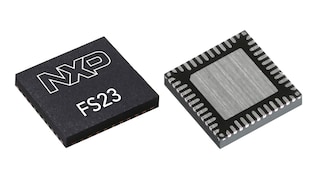

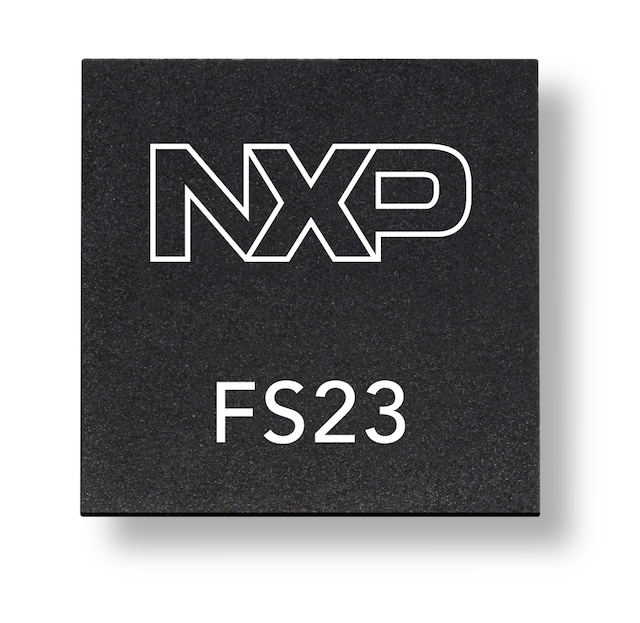

FS23系统基础芯片(SBC)提供了一个可扩展的器件系列，该系列具有引脚到引脚和软件兼容性。它可以从LDO版本扩展到DC-DC版本，也可以从QM扩展到ASIL B。FS23 SBC包括CAN和LIN收发器以及新一代汽车电子控制单元(ECU)中常见的许多系统功能。
FS23 SBC是一种系统附加值产品，它的集成度较高，可优化车身和舒适市场的物料清单(BOM)成本。
该器件具有较高的灵活性，适用于基于S32K处理器的应用和多个品牌的处理器。
FS23芯片和支持(文档、软件和板)仅供特定客户使用(需签订保密协议(NDA))。更多详情，请联系当地的恩智浦销售代表。
产品详情
特性
电源管理
- 树状电源轨，可为微控制器和传感器供电
- 从100mA到最小400mA的可扩展系列解决方案，具有引脚到引脚兼容性
- 电压和上电/断电顺序可配置
- 3种功率模式(运行、低功耗打开和低功耗关闭)，管理低系统静态电流和更快的唤醒功能
系统解决方案
- 灵活数据速率(FD)高达5Mbit/s的CAN收发器和LIN收发器
- 具有循环感测或唤醒源的高边驱动器
- 系统感测的模拟多路复用器
- 持续时间长的定时器，具有长达194天的独立计数器
- 板上的外部电压监测
- 可配置的GPIO(高压和低压)
- 唤醒源
- 先进的“跛行回家”功能
功能安全
- 可扩展的安全概念(达到QM和ASIL B，符合ISO26262标准的设计和工艺)
- 支持故障安全功能，包括高级看门狗
- 按需实施ABIST以监测潜在故障
- 包含独立于FCCU的MCU硬件监测，可处理多种类型的应用
配置和支持

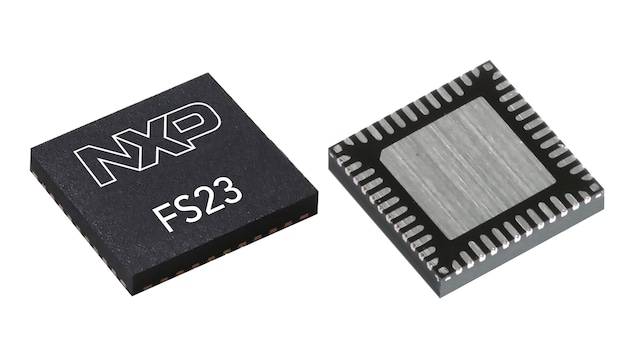

- 具有裸露焊盘的QFN48引脚可优化散热管理
- 通过一次性编程(OTP)熔丝存储器进行永久器件定制
- 用于系统开发和评估的临时OTP模拟模式
对比表
| 型号 | 说明 | OTP文件和报告 | 主要属性 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| CAN | LIN | LDT | V1稳压器类型 | V1电压 | V2电压 | V3电压 | 安全等级 | |||
| MFS2323BMBA1EP | HVBUCK版本的超级集合，符合ASIL B安全等级标准 | BA1报告、编程和配置文件 | 有 | 有 | 有 | HVBUCK | 5V | 3.3V | 5V | ASIL B |
| MFS2323BMMA2EP | HVBUCK版本的超级集合，符合QM标准 | MA2报告、编程和配置文件 | 有 | 有 | 有 | HVBUCK | 5V | 3.3V | 5V | QM |
| MFS2303BMBA3EP | HVLDO版本的超级集合，符合ASIL B安全等级标准——FS23+S32K1xx | BA3报告、编程和配置文件 | 有 | 有 | 有 | HVLDO | 5V | 3.3V | 5V | ASIL B |
| MFS2303BMMA4EP | HVLDO版本的超级集合，符合QM标准 | MA4报告、编程和配置文件 | 有 | 有 | 有 | HVLDO | 5V | 3.3V | 5V | QM |
| MFS2323BMBA5EP | S32K311+FS23评估板，S32K31X-Q100 | BA5报告、编程和配置文件 | 有 | 有 | 有 | HVBUCK | 5V | 3.3V | 5V | ASIL B |
| MFS2303BMMA9EP | 车门控制单元示例——带外部PNP的HVLDO | MA9报告、编程和配置文件 | 有 | 有 | 有 | HVLDO+外部PNP | 3.3V | 3.3V | 5V | QM |
| MFS2301BMBACEP | 驻车锁执行器(PLA)示例 | BAC报告、编程和配置文件 | 有 | 有 | 无 | HVLDO | 5V | 5V | 5V | ASIL B |
| MFS2320BMBB1EP | 内部配电箱(IDB)示例——FS23+S32K312 | BB1报告、编程和配置文件 | 有 | 无 | 无 | HVBUCK | 5V | 5V | 5V | ASIL B |
| MFS2321BMBB2EP | 车身控制模块(BCM)示例——FS23+S32K324 | BB2报告、编程和配置文件 | 有 | 有 | 无 | HVBUCK | 5V | 5V | 5V | ASIL B |
| MFS2323BMBBFEP | 电池管理系统(BMS)示例 | BBF报告、编程和配置文件 | 有 | 有 | 有 | HVBUCK | 5V | 5V | 5V | ASIL B |
| SFS2301BMBB0EP | 车载娱乐中控系统(IVI)示例——FS23+S32K1 | BB0报告、编程和配置文件 | 有 | 有 | 无 | HVLDO+外部PNP | 3.3V | 5V | 5V | ASIL B |
产品计划
购买/参数
5 结果
包含 0 不推荐用于新设计
部件 | 订购 | 计算机辅助设计模型 | 状态 | 电源电压[最小]（V） | 电源电压[最大]（V） | 输出电流（A） | 线性/LDO稳压器数量 | Number of Buck Regulators | Number of LDO | Regulators-Buck Switching | Switching Frequency HV Buck (KHz) | 通道数 | IQ (μA) | 电池充电器 | CAN PHY | LIN PHY | Safety Level | Voltage Monitoring | 支持的MCU | 预算报价（不含税） | 器件功能 | 诊断 | 接口和输入控制 | 额外功能——模拟 | AEC-Q100 Temperature Range | Ambient Operating Temperature (Min to Max) (℃) | Junction Temperature (Min to Max) (℃) | 封装类型 | 开发工具 | Product Application |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
正常供应 | 5.5 | 40 | 0.5 | 3 | — | 3 | — | — | 3 | 30, 40 | No battery charger | 1 | — | up to ASIL B | 1 | S32K1 | 1K @ CNY15.08 | system basis chip | ABIST | I2C, SPI | AMUX, High-side drivers, I/Os, LDT, Wake-up inputs | grade 1 | -40 to 125 | -40 to 150 | HVQFN48 | KITFS23BUCKEVM, KITFS23LDOEVM, KITFS23SKTEVM | Body | |||
正常供应 | 5.5 | 40 | 0.1 | 3 | — | 3 | — | — | 3 | 30, 40 | No battery charger | 1 | 1 | up to ASIL B | 1 | S32K1 | 1K @ CNY18.67 | system basis chip | ABIST, FCCU, Watchdog | SPI | 2 I/Os, 2 Wake-up inputs, 4 High-side drivers, AMUX, LDT | grade 1 | -40 to 125 | -40 to 150 | HVQFN48 | KITFS23LDOEVM, KITFS23SKTEVM | Body and comfort, End nodes | |||
正常供应 | 5.5 | 40 | 0.7 | 2 | 1 | 2 | 1 HV buck output 3.3V to 5V | 450, 2200 | 3 | 20, 30 | No battery charger | 1 | — | up to ASIL B | 1 | S32K1, S32K3 | 1K @ CNY16.87 | system basis chip | ABIST | I2C, SPI | AMUX, High-side drivers, I/Os, LDT, Wake-up inputs | grade 1 | -40 to 125 | -40 to 150 | HVQFN48 | KITFS23BUCKEVM, KITFS23LDOEVM, KITFS23SKTEVM | Body | |||
正常供应 | 5.5 | 40 | 0.4 | 3 | 1 | 2 | 1 HV buck output 3.3V to 5V | 2200 | 3 | 20, 30 | No battery charger | 1 | — | up to ASIL B | 1 | Aurix TC2xx/TC3xx, RH850F1L, S32K1, S32K3, Traveo II series | 1K @ CNY16.87 | system basis chip | ABIST, FCCU, Watchdog | SPI | 2 I/Os, 2 Wake-up inputs, 4 High-side drivers, AMUX | grade 1 | -40 to 125 | -40 to 150 | HVQFN48 | KITFS23BUCKEVM, KITFS23SKTEVM | Body and comfort, End nodes | |||
正常供应 | 5.5 | 40 | 0.4 | 3 | 1 | 2 | 1 HV buck output 3.3V to 5V | 450 | 3 | 20, 30 | No battery charger | 1 | 1 | up to ASIL B | 1 | Aurix TC2xx/TC3xx, RH850F1L, S32K1, S32K3, Traveo II series | 1K @ CNY20.53 | system basis chip | ABIST, FCCU, Watchdog | SPI | 2 I/Os, 2 Wake-up inputs, 4 High-side drivers, AMUX, LDT | grade 1 | -40 to 125 | -40 to 150 | HVQFN48 | KITFS23BUCKEVM, KITFS23SKTEVM | Body and comfort, End nodes |
