LIN核心系统基础芯片
UJA1079A核心系统系统基础芯片(SBC)使用本地互连网络(LIN)接口取代电子控制单元(ECU)中常见的基础分离组件。
UJA1079A支持用于通过使用LIN接口作为本地辅助总线进行电源和传感器外设控制的网络应用。

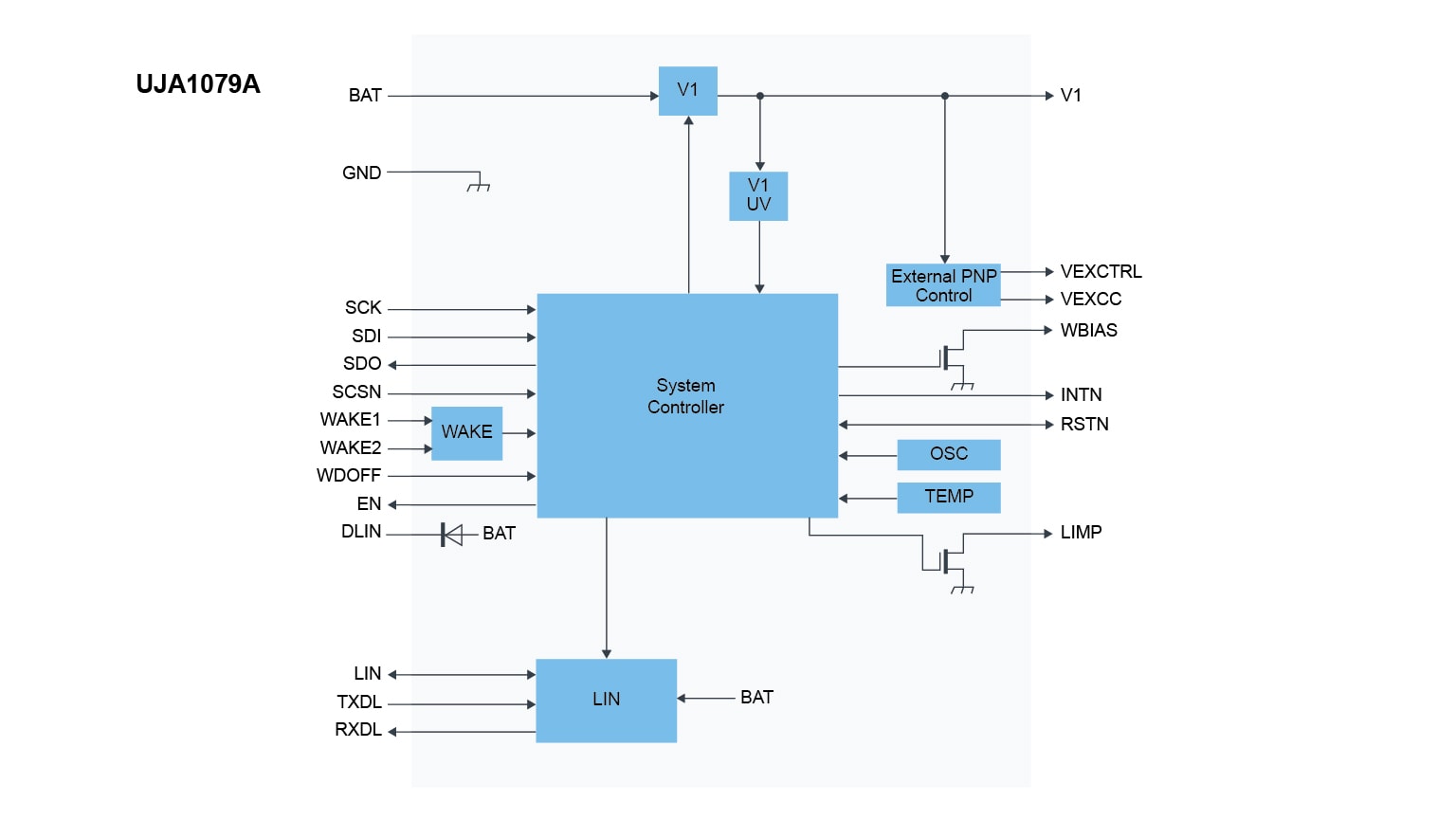

核心SBC包含下列集成器件：
- 符合LIN 2.1、LIN 2.0和SAE J2602以及兼容LIN 1.3的LIN收发器
- 先进的独立看门狗（UJA1079A/xx/WD版本）
- 为微控制器供电的250 mA电压调节器；可通过外部PNP晶体管扩展以提升电流能力和耗散分布
- 串行外设接口(SPI)（全双工）
- 2个本地唤醒输入端口
- 跛行回家输出端口
除在单个封装中集成这些共用ECU功能所获得的优势外，核心SBC还提供系统特定功能的智能组合，如：
- 先进的低功率概念
- 安全且受控的系统启动性能
- 系统和子系统层面的详细状态报告
UJA1079A主要为配合微控制器使用而设计。SBC确保微控制器始终以受控方式启动。
Package HTSSOP32
产品详情
特征
2.1 一般
- 包含LIN ECU功能：
- LIN收发器
- 可选的3.3 V或5 V电压调节器为微控制器和外围电路提供最高250 mA；可连接外部PNP晶体管以实现最佳的PCB热量分布。
- 带有窗口、超时模式和片上振荡器的看门狗
- 适用于微控制器通信的串行外设接口(SPI)
- ECU电源管理系统
- 主要用于汽车应用：
- 增强的电磁兼容性(EMC)性能
- LIN总线引脚和唤醒引脚提供±8 kV静电放电(ESD)保护人体模型(HBM)
- LIN总线引脚和唤醒引脚提供±6 kV静电放电保护IEC 61000-4-2
- LIN总线引脚提供±58 V短路保护
- 依照ISO 7637-3对电池和LIN总线引脚进行抗瞬态保护
- 低热阻的小型6.1 mm × 11 mm HTSSOP32封装
- 无铅；符合有害物质限制指令(RoHS)和深绿色
LIN收发器
- LIN 2.1兼容LIN收发器
- 兼容SAE J2602
- 向下兼容LIN 2.0和LIN 1.3
- 用于优化EMC性能的低斜率模式
- 引脚DLIN具有集成LIN终端二极管
电源管理
- 通过LIN或本地唤醒引脚进行唤醒，带有唤醒源检测
- 2个唤醒引脚：
- 可关断WAKE1和WAKE2输入以降低电流
- 用于偏置唤醒引脚的输出信号(WBIAS)；可选择16 ms或64 ms的采样时间
- 具有极低待机电流和完全唤醒能力的待机模式；用于保持微控制器电源的V1激活
- 具有极低睡眠电流和完全唤醒能力的睡眠模式
控制和诊断功能
- 所有条件下的安全和可预知性能
- 带有独立时钟源的可编程看门狗
- 支持窗口、超时（带有可选循环唤醒）和关闭模式（中断时可自动重新启用）
- 用于配置、控制和诊断的16位串行外设接口(SPI)
- 用于控制安全相关硬件的全局使能输出
- 用于在严重系统故障时激活应用特定“跛行回家”硬件的跛行回家输出(LIMP)
- 过热关断
- 中断输出引脚；可对信号V1欠压、LIN/本地唤醒以及循环和上电中断事件单独配置中断
- 具有可变上电复位长度的双向复位引脚，支持各种微控制器
- 软件启动的系统复位
电压调节器V1
- 适用于微控制器、其外设及额外外部收发器的可调式电压调节器
- ±2 %的精度
- 提供3.3 V和5 V版本
- 提供最高250 mA电流，可与外部PNP晶体管配合以实现最佳的PCB热量分布
- 外部PNP晶体管开始提供电流的可选电流阈值
- 90 %标称输出电压时的欠压警告和90 %或70 %标称输出电压时的欠压复位
- 依照ISO 7637脉冲4/4b和ISO16750-2，可工作于低至4.5 V（例如，启动过程中）的VBAT电压
- 所有条件下的稳定输出
