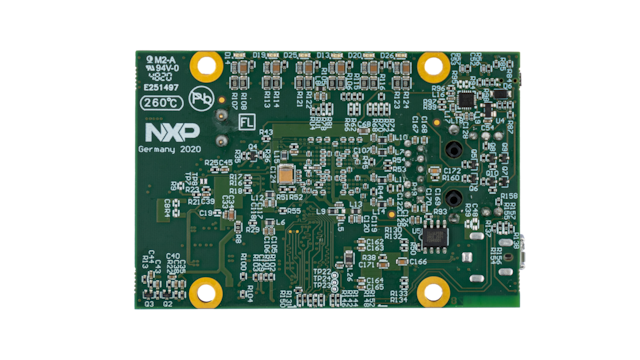

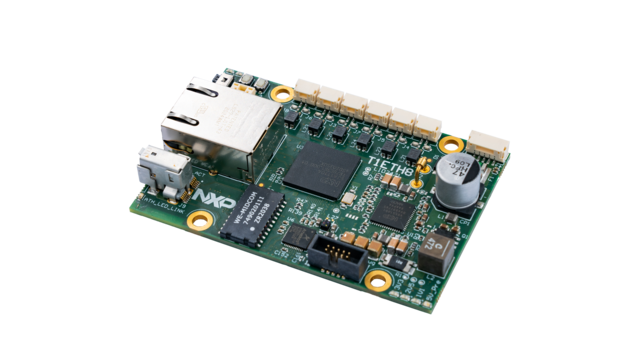

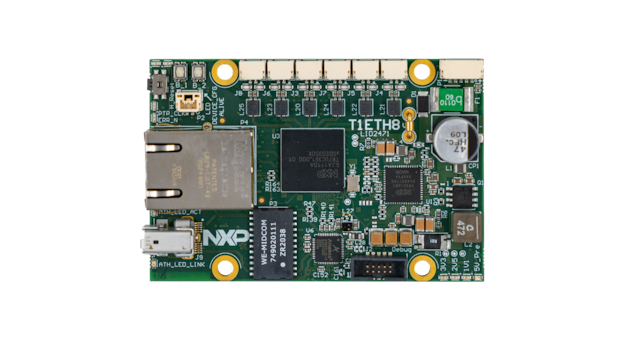

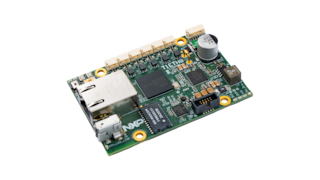

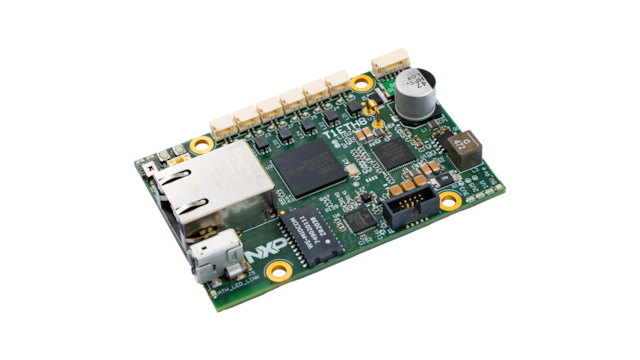

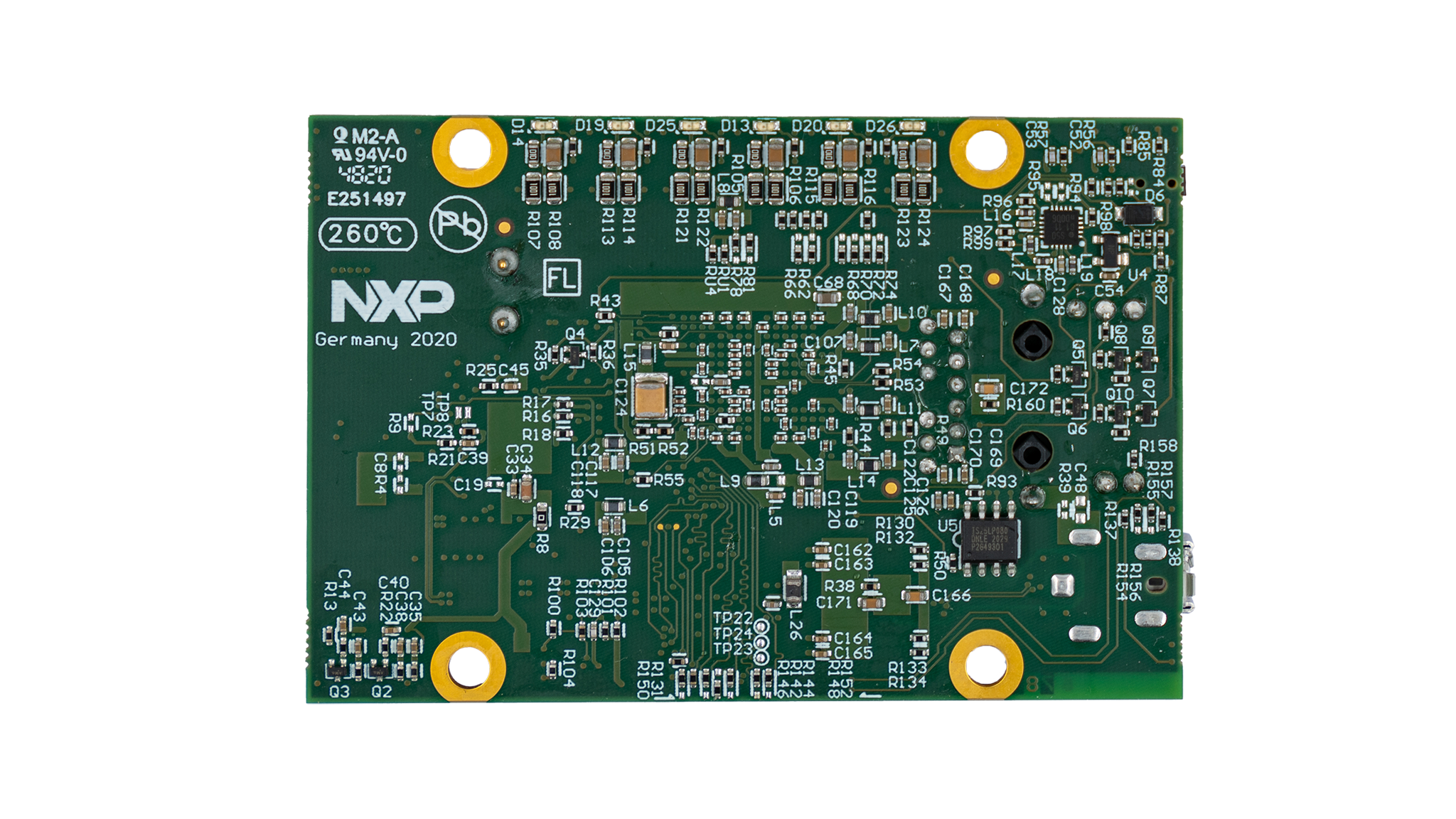

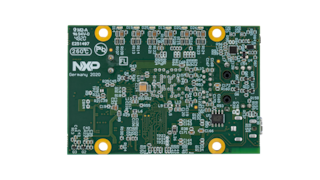

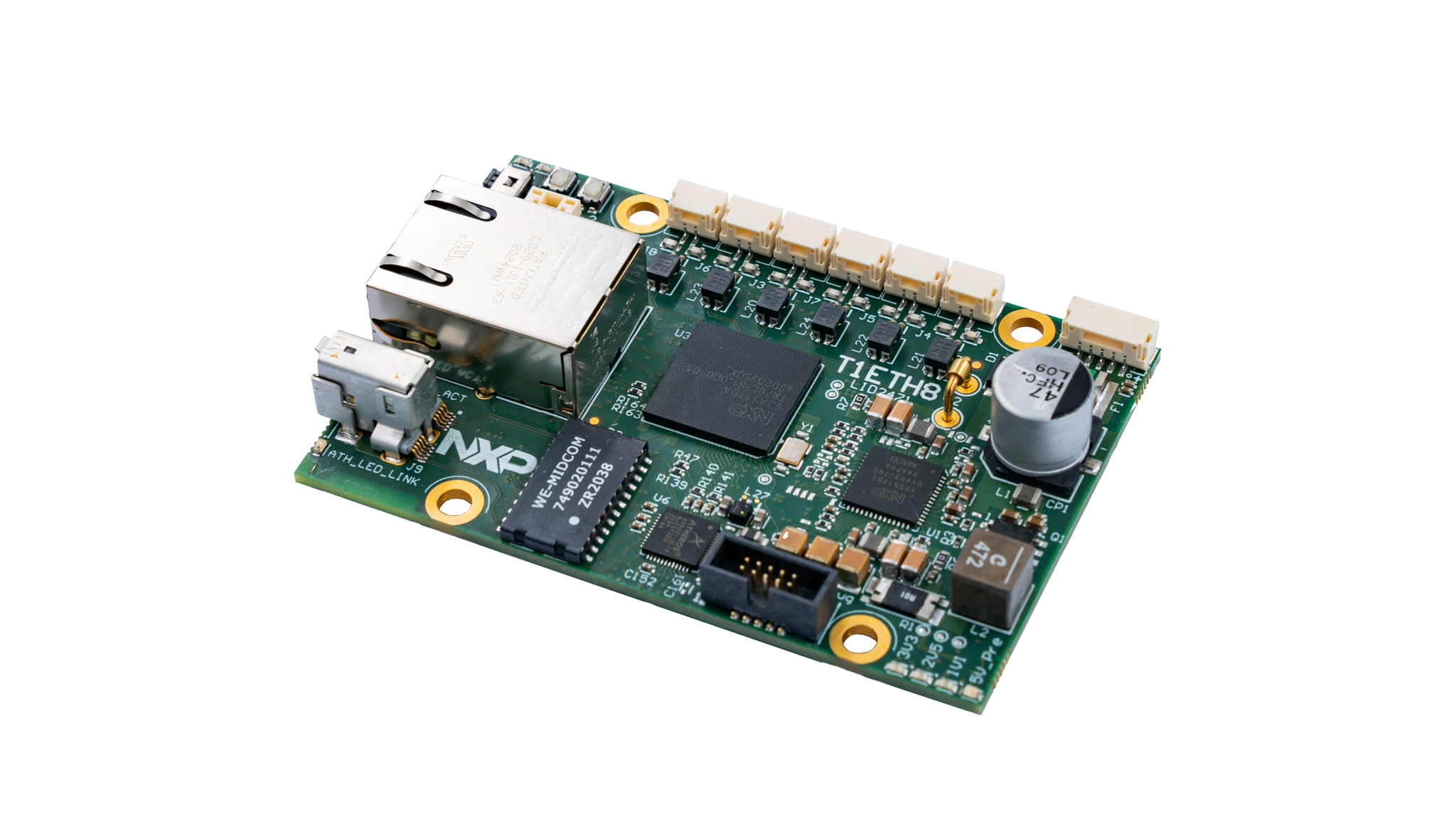

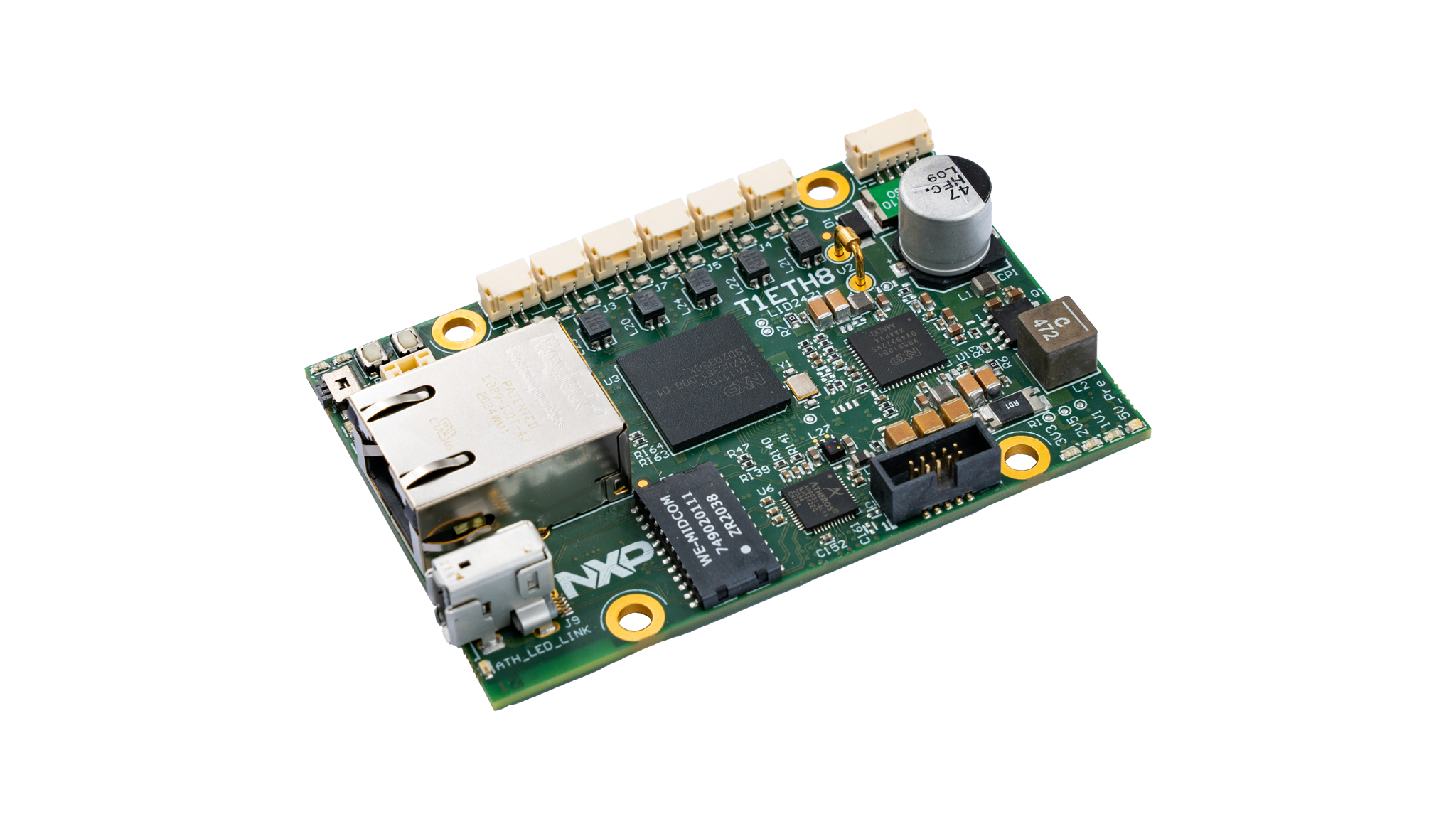

SJA1110 100Base-T1多千兆以太网交换机示例板

MR-T1ETH8

滚动图片以放大

SJA1110是内置100BASE-T1 PHY的多千兆级安全TSN以太网交换机，MR-T1ETH8开发板基于SJA1110构建。它的目标应用是汽车和移动机器人。该板采用SJA1110A以太网交换机，兼容SJA1110 SDK和AVB/gPTP中间件。

针对无人机和探测车等重量受限的移动机器人应用中联网，此板还支持配有NFC的恩智浦SE050安全元件，用于安全识别模块、密钥存储以及通过NFC设置配置和读取状态的功能。电源管理坚固耐用的汽车级VR5510 PMIC支持40 V输入的宽工作电压范围。

该板上提供了10个可用SJA1110以太网接口中的8个。6个是“两线”100BASE-T1，一个是使用RJ45接头的传统100BASE-T，还有一个1000BASE-T接口，它使用新型耐用的IX工业连接器标准。IX-Industrial连接器可以通过电缆连接到RJ45，或者可以将IX到IX连接到恩智浦为移动机器人开发提供的其他板。

框图

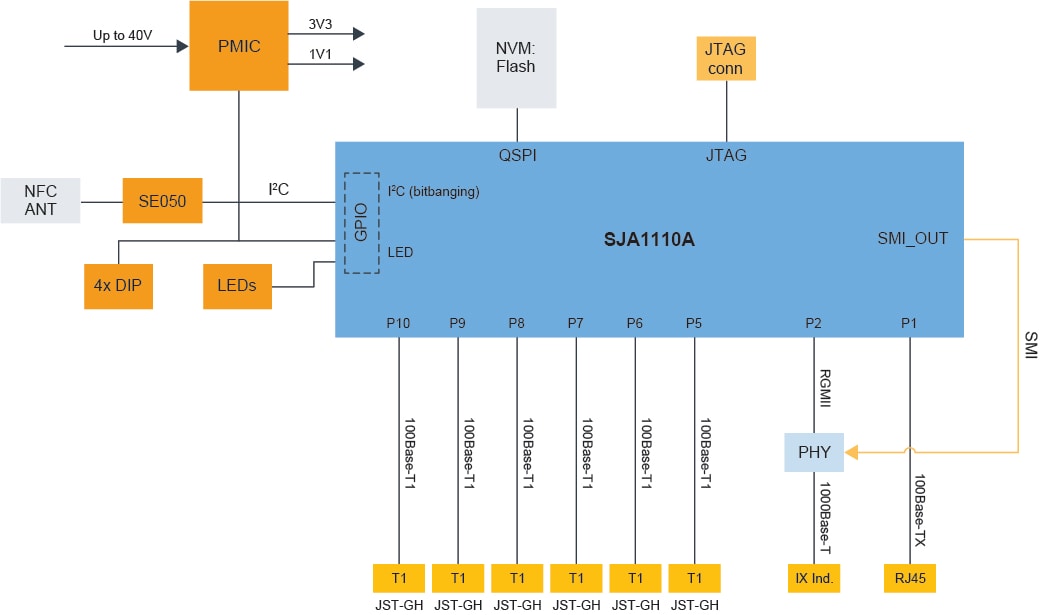

MR-T1ETH8结构框图

MR-T1ETH8 Block diagram
获取框图PDF

支持的器件

电源管理

安全SBC

  • VR5510: 面向S32G处理器的多通道（9通道）PMIC——8个高功率通道、1个低功率通道，满足ASIL D安全等级要求

安全和身份验证

身份验证

  • SE050: EdgeLock® SE050：Plug&Trust和安全芯片系列——通过较强的灵活性增强物联网安全

接口

汽车以太网交换机

  • SJA1110: 内置100BASE-T1 PHY的多Gig安全TSN以太网交换机

特性

基本信息

  • 以太网接口：6个100BASE-T1 PHY、1个100BASE-TX和1个1000BASE-T接口
  • 具有NFC支持的可选安全存储，可实现快速IP配置
  • 通过VR5510监控电源
  • 唤醒以太网(OPEN Alliance-TC10)

购买选项

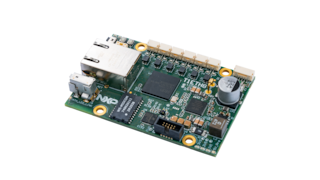

MR-T1ETH8-Image

点击展开

  • MR-T1ETH8

  • SJA1110 100Base-T1 Multi-Gig Ethernet Switch Example Board.

  • 套件包含

    • 1个MR-T1ETH8板
    • 1个电源输入电缆/连接器
    • JST-GH和插塞接头
    • 带金属屏蔽的NFC天线，也可用于金属表面
  • CNY 1,285.67
  • 数量为 1
    • 供货情况: 待定库存
