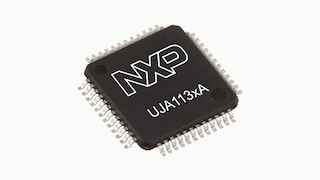

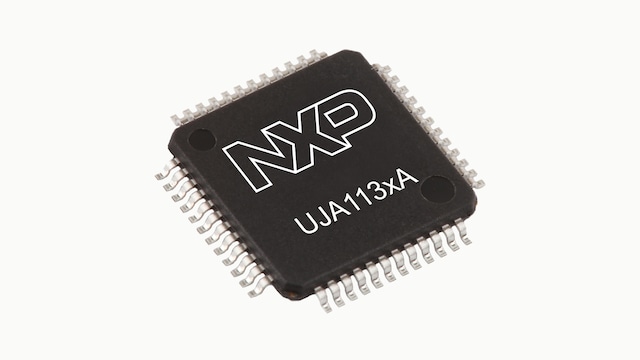

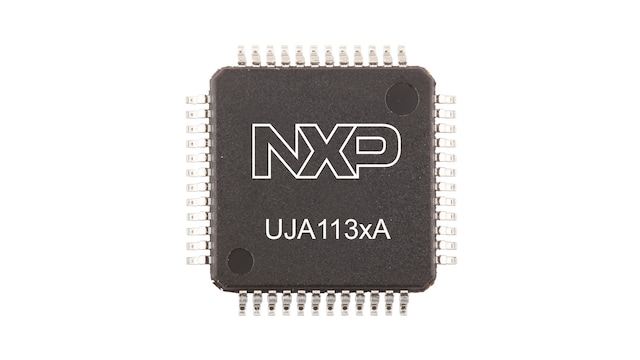

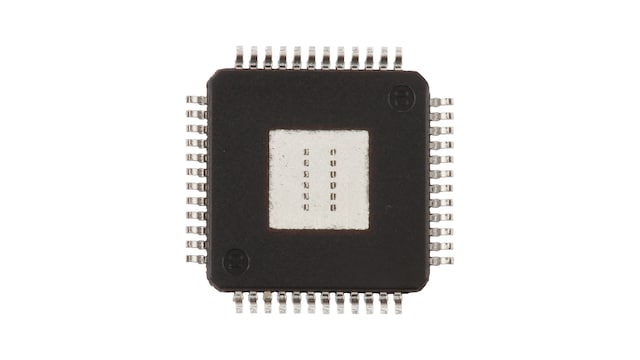

Buck/Boost High-Speed CAN/LIN System Basis Chip
UJA113xA系统基础芯片(SBC)包含完全集成的自动SMPS降压-升压转换器、高速CAN收发器、两个LIN收发器，以及典型的汽车电子控制单元(ECU)中常见的许多功能。它直接与CAN和LIN总线连接，为微控制器供电，处理输入和输出信号，并支持故障安全功能，包括通过非易失性存储器配置的看门狗和高级“跛脚回家”功能。
UJA113xA实现了ISO11898-2:2016标准中定义的高速CAN物理层，包含额外的时序参数，定义了高达5Mbit/s的CAN FD通信的环路延迟对称性。UJA113xAHW/xFx型号支持符合ISO11898-2:2016的CAN局部联网，并具有包含CAN FD无源协议的选择性唤醒功能。
产品详情
产品长期供货计划
- 该产品包含在恩智浦产品长期供货计划，确保为您的嵌入式设计提供稳定的产品供应。UJA113xA包含在15年产品长期供货计划中。
特性
基本信息
- 专为汽车应用而设计，符合ISO11898-2:2016标准
- 根据人体模型（HBM）对CAN/LIN总线引脚的规定，提供±6kV静电放电(ESD)保护
- CAN/LIN总线引脚、传感器电源输出（VEXT）以及HVIO引脚提供符合IEC61000-4-2标准的±6kV静电放电保护
- CAN/LIN总线引脚提供±40V短路保护
- 依照ISO7637-3对电池和CAN/LIN总线引脚进行抗瞬态保护
集成的降压-升压转换器（SMPS）
- 根据输入电压和输出负载条件，自动选择降压或升压模式，只需单个外部线圈便可运行
- SMPS作为V1的预稳压器，以及V2可选的预稳压器
- SMPS可用于直接为外部负载供电
低压差稳压器（LDO）
- V1稳压器5V或3.3V，具有500mA输出电流能力
- V2辅助稳压器5V，具有100mA输出电流能力
- V2可防止对GND和电池短路，用于板外负载
CAN收发器
- 符合ISO11898-2:2016标准的1Mbit/s高速CAN收发器，支持CAN FD有源通信在CAN FD数据域中速率高达5Mbit/s
- 符合ISO11898-2:2016标准的自动总线偏置
- UJA113xAHW/xFx：选择性唤醒功能（符合ISO11989-2:2016标准的CAN局部联网）
LIN收发器
- 一个或两个LIN通道，取决于所选设备
- 符合LIN 2.x和SAE J2602标准
- 集成的LIN从端电阻
- 通过优化曲线形状提高EMC发射性能
高压I/O（UJA113xAHW/xF0型号中不可用）
- 4或8个输入/输出引脚可单独配置为高边或低边输出驱动器
- 在OFF模式下对输出提供反向电流保护（接地失效和电池缺失证明）
- 开路负载诊断与短路保护和诊断
- 可单独配置为具有唤醒功能的输入
- 3个HVIO可以单独配置为跛行回家输出
可监测电池电压的A/D转换器
- 两个通道：10位分辨率，在20V满量程时精确到±300mV
- 欠压和过压检测
产品长期供货计划
- 该产品包含在恩智浦产品长期供货计划，确保为您的嵌入式设计提供稳定的产品供应。UJA113xA包含在15年产品长期供货计划中。
对比表
| 型号 | 说明 | CAN物理层 | LIN PHY | 安全级别 | 接口和输入控制 | 其它特性——模拟 | AEC-Q100温度范围 | 工作环境温度（最小值至最大值）（°C） |
|---|---|---|---|---|---|---|---|---|
| UJA1131AHW | 降压/升压HS-CAN/LIN系统基础芯片，5V/500mA+5V/100mA，最多8个HVIO，可选CAN局部联网 | 1，CAN FD | 1 | QM | SPI | 8个HVIO，LDO（5V/500mA），传感器电源（5V/100mA），LIMP输出，看门狗 | 1级 | -40至125 |
| UJA1132AHW | 降压/升压HS-CAN/双LIN系统基础芯片，5V/500mA+5V/100mA，最多8个HVIO，可选CAN局部联网 | 1，CAN FD | 2 | QM | SPI | 8个HVIO，LDO（5V/500mA），传感器电源（5V/100mA），LIMP输出，看门狗 | 1级 | -40至125 |
| UJA1135AHW | 降压HS-CAN/LIN系统基础芯片，5V/500mA+5V/100mA，8个HVIO | 1，CAN FD | 1 | QM | SPI | 8个HVIO，LDO (5V/500mA)，传感器电源（5V/100mA），LIMP输出，看门狗 | 1级 | -40至125 |
| UJA1136AHW | 降压HS-CAN/双LIN系统基础芯片，5V/500mA+5V/100mA，8个HVIO | 1，CAN FD | 2 | QM | SPI | 8个HVIO，LDO (5V/500mA)，传感器电源（5V/100mA），LIMP输出，看门狗 | 1级 | -40至125 |
