面向S32N处理器的高压ASIL D PMIC——1个HVBUCK、5个LVBUCK和1个LDO

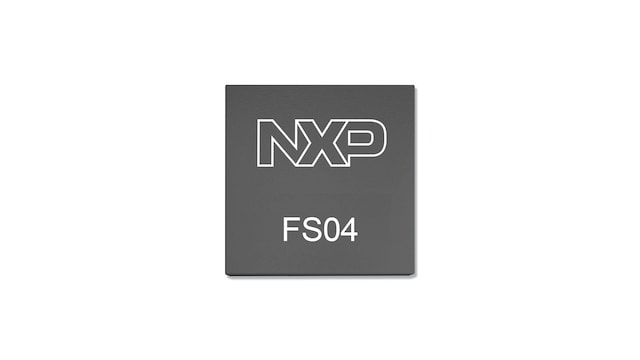

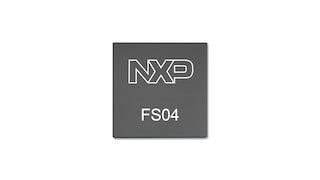

FS04
试生产
  • 本页介绍的产品处于样品阶段。此处的产品技术规格和信息如有变更，恕不另行通知。如需了解更多信息和样品供货情况，请联系恩智浦 支持服务或恩智浦当地销售人员。

滚动图片以放大

FS04是一款汽车多输出电源管理IC，致力于网关、车载网络、域控制器和中央计算应用。它集成了一个高压降压转换器、多个高效开关稳压器和线性稳压器。

FS04具有增强的安全功能，包括故障安全输出和为S32N处理器设计的专用安全引脚。它能够满足ASIL B和ASIL D功能安全要求。无论是用于安全型系统分区，还是作为非安全QM版本的组件，FS04都能提供灵活的配置选项。

框图

FS04结构框图

FS04
获取框图PDF

特性

主要特性

  • 一种驱动外部MOSFET的高压同步降压控制器
  • 5个具有内部功率模块的降压稳压器
  • 1个低功耗线性稳压器
  • 一个带集成低边开关的升压稳压器

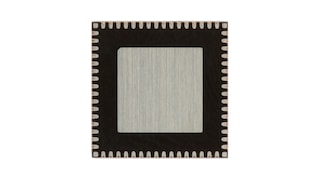

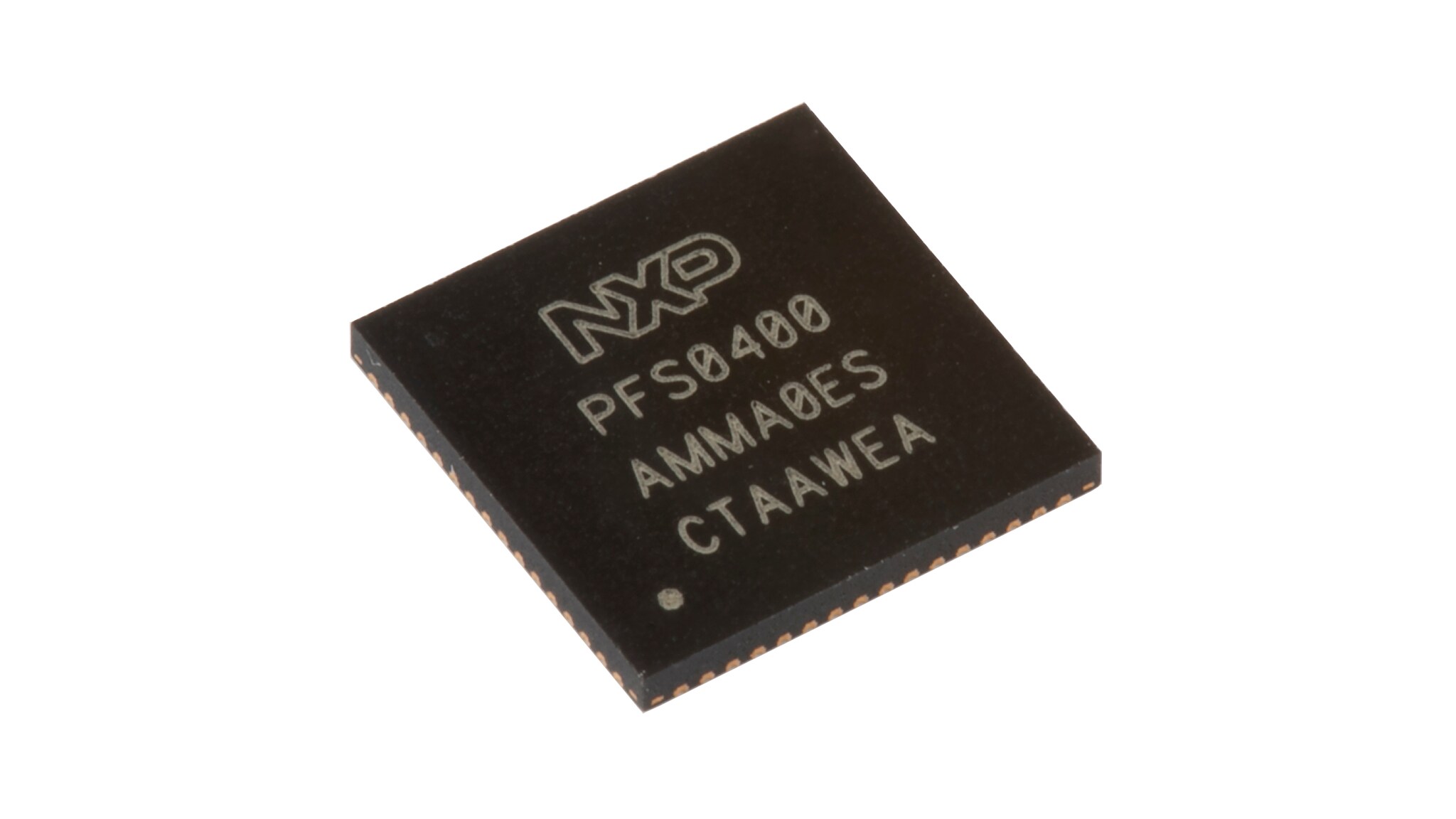

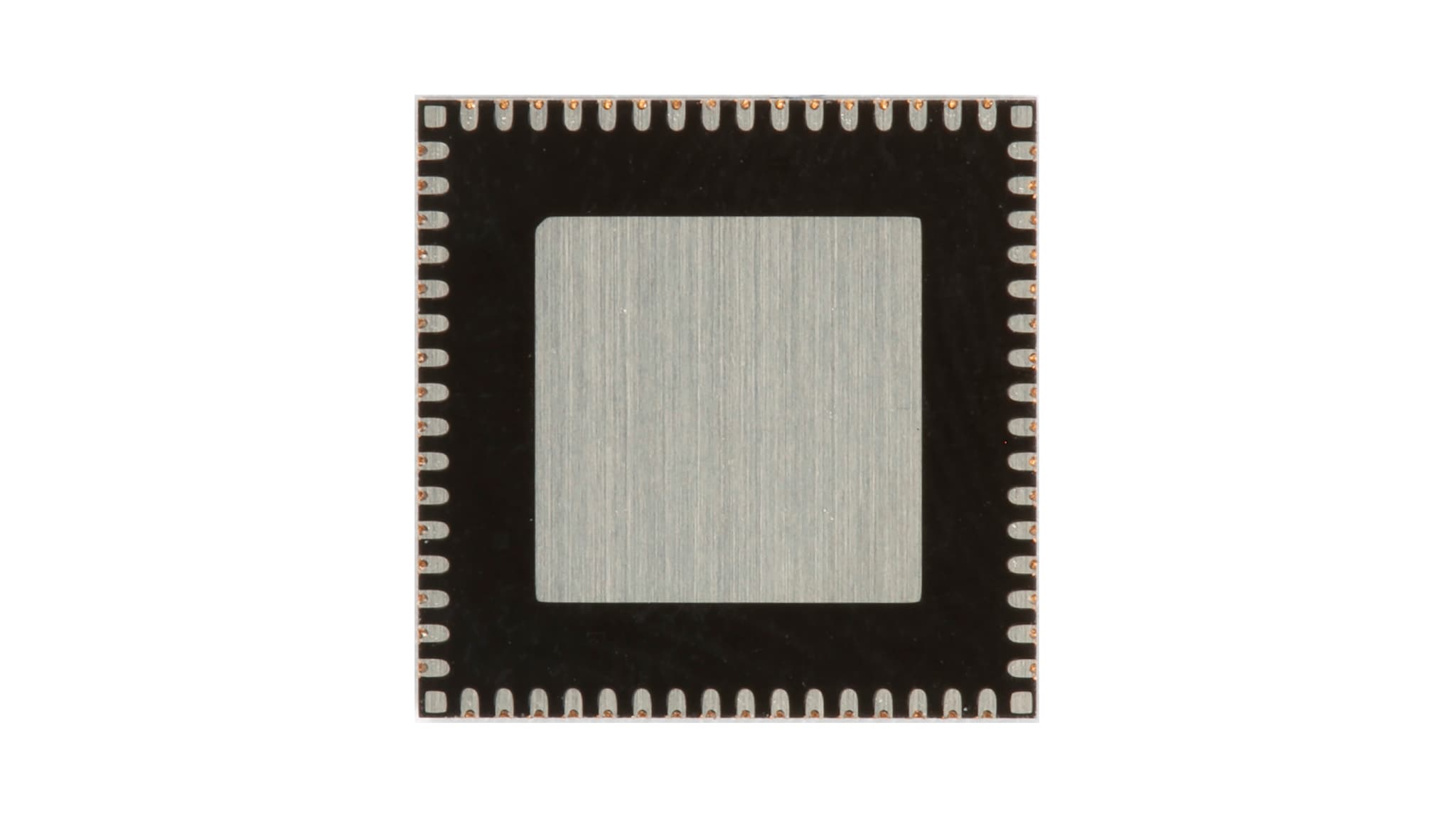

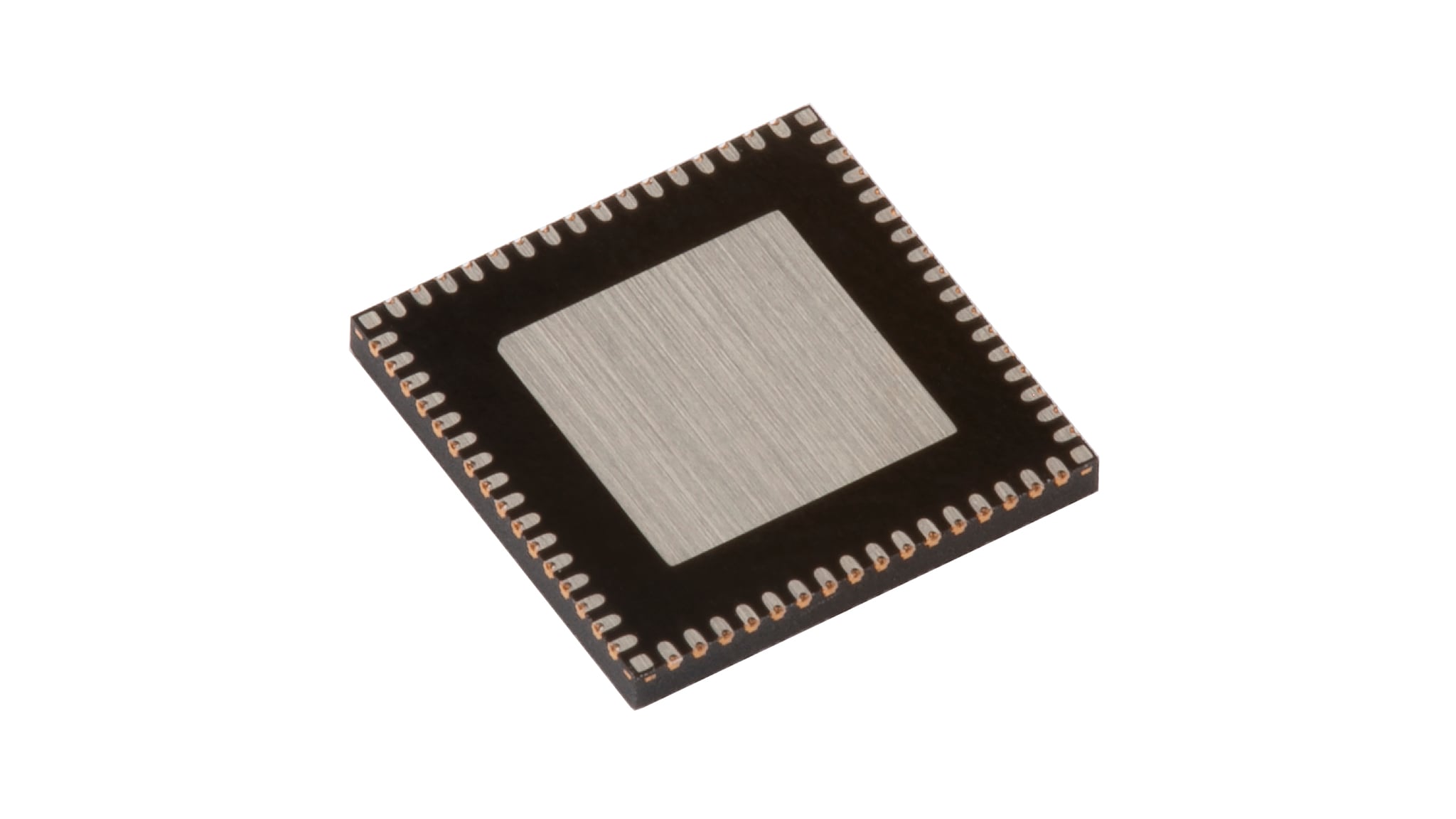

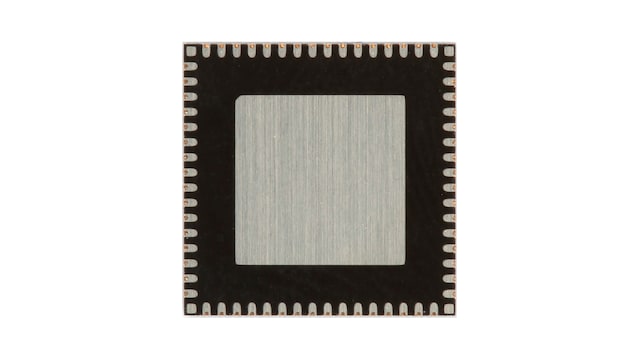

  • 64引脚QFN封装，带裸露焊盘，0.5mm间距
  • 符合汽车AEC-Q100 1级

功能安全特性

  • 功能安全架构可满足ASIL D应用的严苛要求
  • 实时监测, 安全机制与诊断
  • 用于检测潜在故障的ABIST和LBIST

系统特性

  • 优化的低功耗架构，35uA静态待机模式，启用3个稳压器
  • 高速I²C接口，运行频率高达3.4MHz
  • 先进的热监测和热关断保护
  • 先进的频率管理，包括扩频、压摆率控制、手动调频
  • OTP（一次性编程）存储器，可用于灵活的器件配置
