MPC5604P 3相BLDC开发套件

MTRCKTSBN5604P 正常供应

滚动图片以放大

MTRCKTDBN5604P电机控制开发套件适用于需要BLDC电机的无传感器应用，如HVAC或电泵。该套件旨在实现快速原型设计和电机控制应用评估，而无需等待最终硬件设计。它包括一个基于32位恩智浦 MPC5604P的控制器电路板和一个3相低压功率模块电路板。

应用软件提供BLDC电机控制应用的完整参考实施，还能够利用汽车计算和电机控制库套件。

框图

MPC5604P结构框图

MPC5604P Block Diagram
获取框图PDF

支持的器件

处理器和微控制器

超高可靠性的MPC56xx MCU

  • MPC560xP: 超可靠的MPC560xP MCU，适用于汽车和工业安全应用

接口

汽车LIN解决方案

  • MC33905: 带高速CAN和LIN的第二代SBC

电源管理

预驱动器

  • MC33937: 3相场效应晶体管预驱动器

功能

微控制器

  • 32位恩智浦® MPC5604P控制器板

电源管理

  • 基于SMARTMOS ® MC33937A预驱动器的3相低压功率模块
  • 支持低压BLDC电机
  • DC总线过压、过流和欠压故障检测

软件与支持

  • 支持FreeMASTER可视化/配置
  • 基于ANSI-C的电机控制参考软件，可轻松移植
  • 软件和硬件扩展文档

购买选项

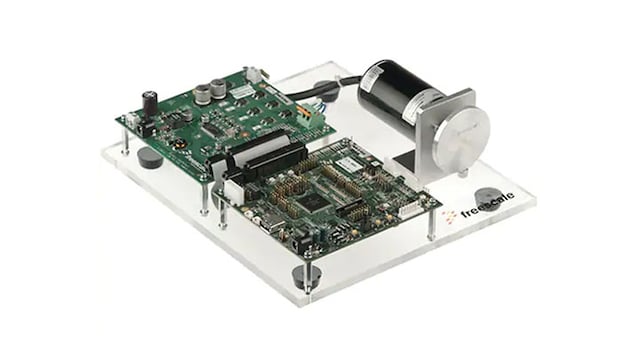

MTRCKTSBN5604P-Image

点击展开

  • MTRCKTSBN5604P

  • MTRCCBB5604P with a 3-phase BLDC motor.

    • 基于SMARTMOS MC33937A预驱动器的3相低压功率模块
    • 32位恩智浦MPC5604P控制器电路板(单独订购MTRCCBB5604P)
    • AC/DC 24 V通用电源套件
    • 3相BLDC低压电机
    • USB 2.0 A-A型线缆、带状线缆，用于功率模块和控制器电路板连接
    • 简介和快速入门指南
  • CNY 9,545.54
  • 数量为 1
    • 供货情况: 待定库存
