产品详情

框图

选择框图:

MCSPTE1AK344 BLDC开发套件
MCSPTE1AK344 PMSM开发套件

MCSPTE1AK344 BLDC开发套件

MCSPTE1AK344 PMSM开发套件

获取框图PDF

支持的器件

电源管理

BLDC，H桥，步进电机

GD3000: 3相无刷电机预驱动器

安全SBC

FS26: 功能安全系统基础芯片，低功耗，面向ASIL D系统

处理器和微控制器

K2x / KS2x USB

K26_180: Kinetis^® K26-180 MHz，双高速和全速USB，2MB闪存微控制器(MCU)，基于ARM® Cortex®-M4内核

S32K汽车通用MCU

S32K3: S32K3汽车通用微控制器

特性

硬件特性

S32K3X4EVB-Q172：支持以太网、LIN和CAN连接的S32K344评估板
DEVKIT-MOTORGD（兼容集成的电机控制Shield扩展板）：基于SMARTMOS™ GD3000预驱动器的高达12 V/5 A三相功率模块板，具有状态监测和故障检测
低成本永磁电机，即配备霍尔传感器的三相永磁电机，24 VDC，9000 RPM，95 W，42BLY3A78-24110
USB线缆
12 VDC电源

软件特性

汽车电机控制算法：

用于正弦波电机类型（PMSM)）的具有弱磁功能的磁场定向控制（FOC）
梯形电机类型（BLDC）的六步换向控制

汽车数学和电机控制库（AMMCLib）：基于预编译软件库块的控制算法
FreeMASTER和电机控制应用调优（MCAT）工具：控制结构不同层级的应用调优和变量跟踪
S32 Design Studio for S32 Platform IDE和S32K3实时驱动程序（RTD）：基于S32K3 RTD的S32DS中创建的示例软件
基于RTD高级API（AUTOSAR和非AUTOSAR应用）或低级API（非AUTOSAR）构建的示例

电机控制功能

低压三相永磁电机（BLDC或PMSM）
10–18V，高达100W
电流传感器：单分流、双分流和三分流电流检测
位置传感器：霍尔/编码器/无传感器
42BLY3A78-24110：三相BLDC电机，24V，95W，9000 rpm，6A，2极对

电源

GST60A12-P1J：12V，5A + 通用AC插头适配器

接口

板载CAN
板载LIN
板载以太网接口（RJ45接口）
板载S32K3调试接口（包括串行通信）
JTAG调试接口

支持工具

基于ANSI-C的示例软件，可在基于S32K3 RTD驱动程序的S32 Design Studio for S32 Platform中创建
支持FreeMASTER可视化/配置
软件包的MCAT工具部分
通过S32DS配置工具（CT）或EB tresos生成的MCU外设初始化

更多

购买选项

点击展开

MCSPTE1AK344
正常供应
S32K344 BLDC/PMSM Development Kit.

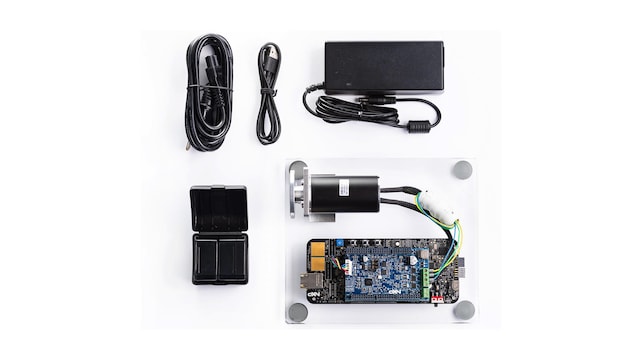

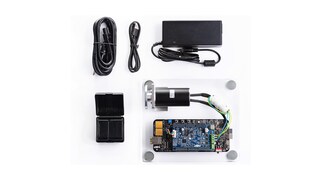

套件包含：
- S32K3X4EVB-Q172评估板
- 用于DEVKIT（DEVKIT-MOTORGD）的电机控制Shield扩展板
- PM电机
- USB线缆
- 电源

$995.00 USD
数量为 1
- 供货情况: 现货
- 库存: 2
- 配送: 正常情况下 1-2个工作日内发货

加入购物车

从分销商处购买

发行人	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.
