S12ZVM 12 V电气燃料泵（EFP）参考设计

S12ZVM-EFP

滚动图片以放大

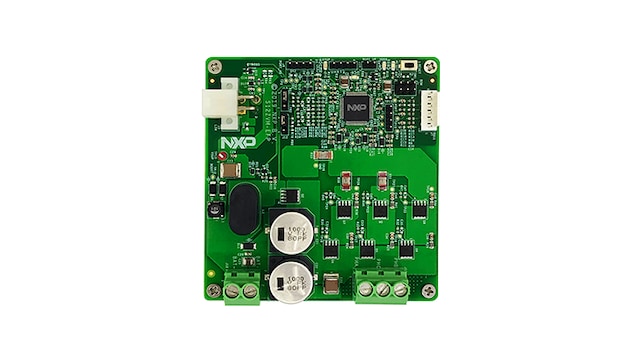

S12ZVM-EFP是专为12V三相永磁同步电机（PMSM）汽车电气燃料泵（EFP）设计的参考设计板，开箱即用。

它基于16位S12 MagniV®S12ZVM混合信号微控制器，采用平滑跨界I-F启动和初始位置检测（IPD）算法，确保稳健快速的启动，从静止到达到额定速度不到150 ms。

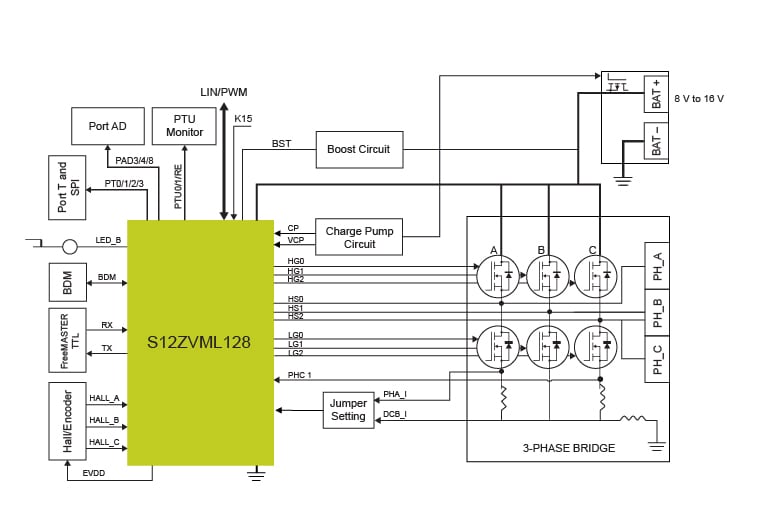

框图

开箱即用的S12ZVM-EFP参考设计

S12ZVM-EFP Reference Design - Block Diagram
获取框图PDF

支持的器件

处理器和微控制器

S12 MagniV混合信号MCU

  • S12ZVM: S12ZVM混合信号MCU，适用于汽车和工业电机控制应用

功能

S12ZVM-EFP

  • 支持12V电源系统和高达250 W的汽车BLDC/PMSM电机控制系统
  • 支持BLDC/PMSM无传感器FOC控制，无论是双分流i还是单分流
  • 稳健而快速的启动，满足严格的启动条件，从静止到达到额定速度不到150 ms
  • 通过当前的I/F启动和初始位置检测算法确保启动成功
  • 参考板已经过电源电压变化、负载变化、速度指令跳变和升温的测试
  • 使用强大的栅极驱动器单元（GDU）支持多种诊断和保护策略； 还支持过压（OV）、欠压（UV）、短路和过流（OC）、过热（OT）和失速检测。
  • 支持来自PWM/FreeMASTER/LIN的速度命令，由用户定义

购买选项

S12ZVMEFP-Image

点击展开

  • S12ZVMEFP
    正常供应

  • S12ZVM 12 V Electrical Fuel Pump (EFP) Reference Design.

  • CNY 2,003.92
  • 数量为 1
    • 供货情况: 待定库存
加入购物车
