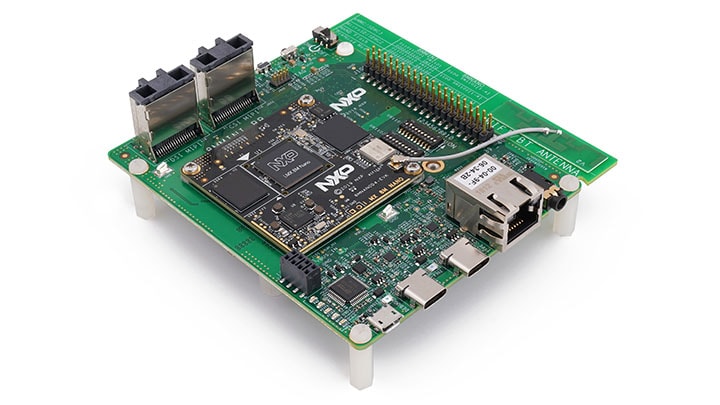

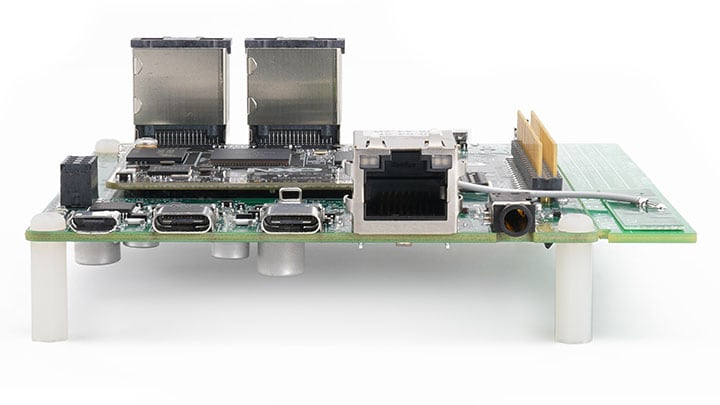

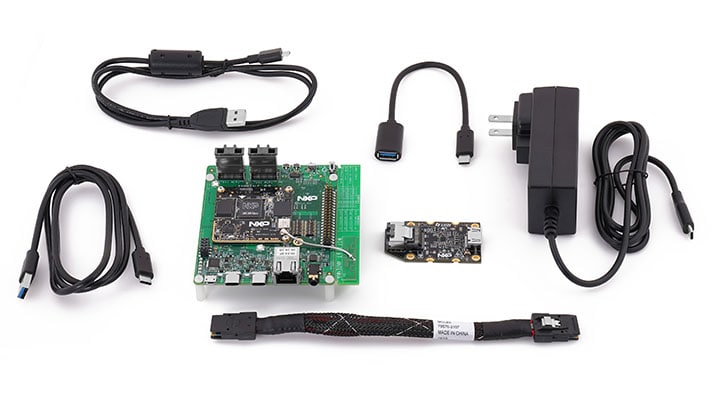

i.MX 8M Nano应用处理器评估套件

滚动图片以放大

框图

选择框图:

i.MX 8M Nano Callouts

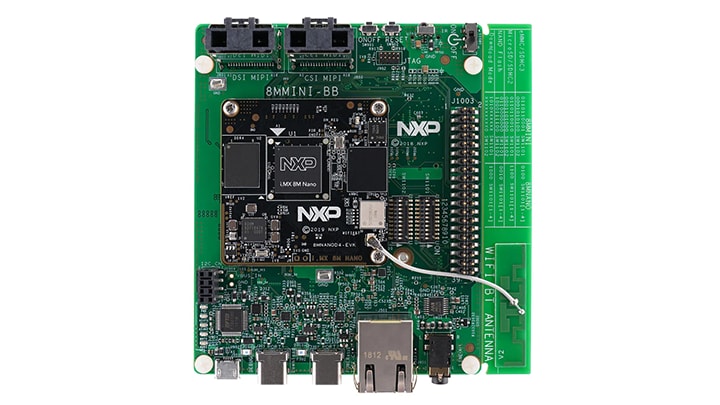

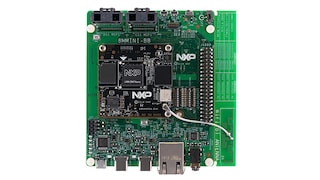

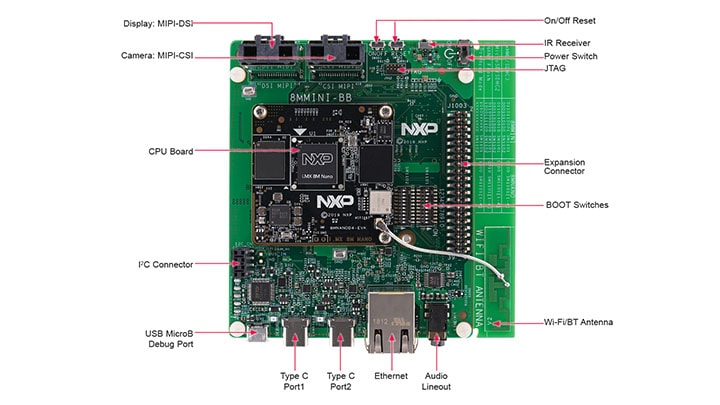

i.MX 8M Nano Top side

i.MX 8M Nano Callouts

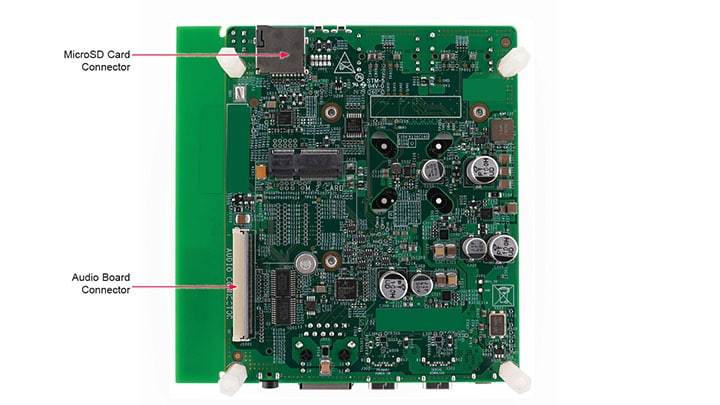

i.MX 8M Nano Back side

支持的器件

处理器和微控制器

i.MX 8应用处理器

特征

处理器

  • i.MX 8M Nano Quad应用处理器
  • 4x Cortex-A53 @ 1.5 GHz
  • 1x Cortex-M7 @ 750 MHz

存储器

  • DDR4 x16 w/2 GB
  • eMMC 5.0/5.1,16 GB
  • SD/MMC连接器
  • QSPI,32 MB

显示器和摄像头接口

  • MIPI-CSI摄像头Mini-SAS接头
  • MIPI-DSI显示器Mini-SAS接头

无线

  • MIMO 1x1 Wi-Fi 802.11a/b/g/n/ac和BT4.1
  • 板载芯片天线
  • 外部天线接头

音频

  • 音频DAC 24位192kHz立体声
  • HP插孔3.5毫米音频接头
  • 用于音频接口的板扩展接头

连接

  • 10/100/1000以太网
  • USB 3.0 C型接头
  • PCIe M.2接口

调试

  • JTAG连接器
  • 通过USB端口的UART

工具和操作系统支持

  • Linux
  • Android
  • FreeRTOS

更多

购买选项

8MNANOD4-EVK-Image

点击展开

  • 数量为 1
从分销商处购买
IMX-MIPI-HDMI-Image

点击展开

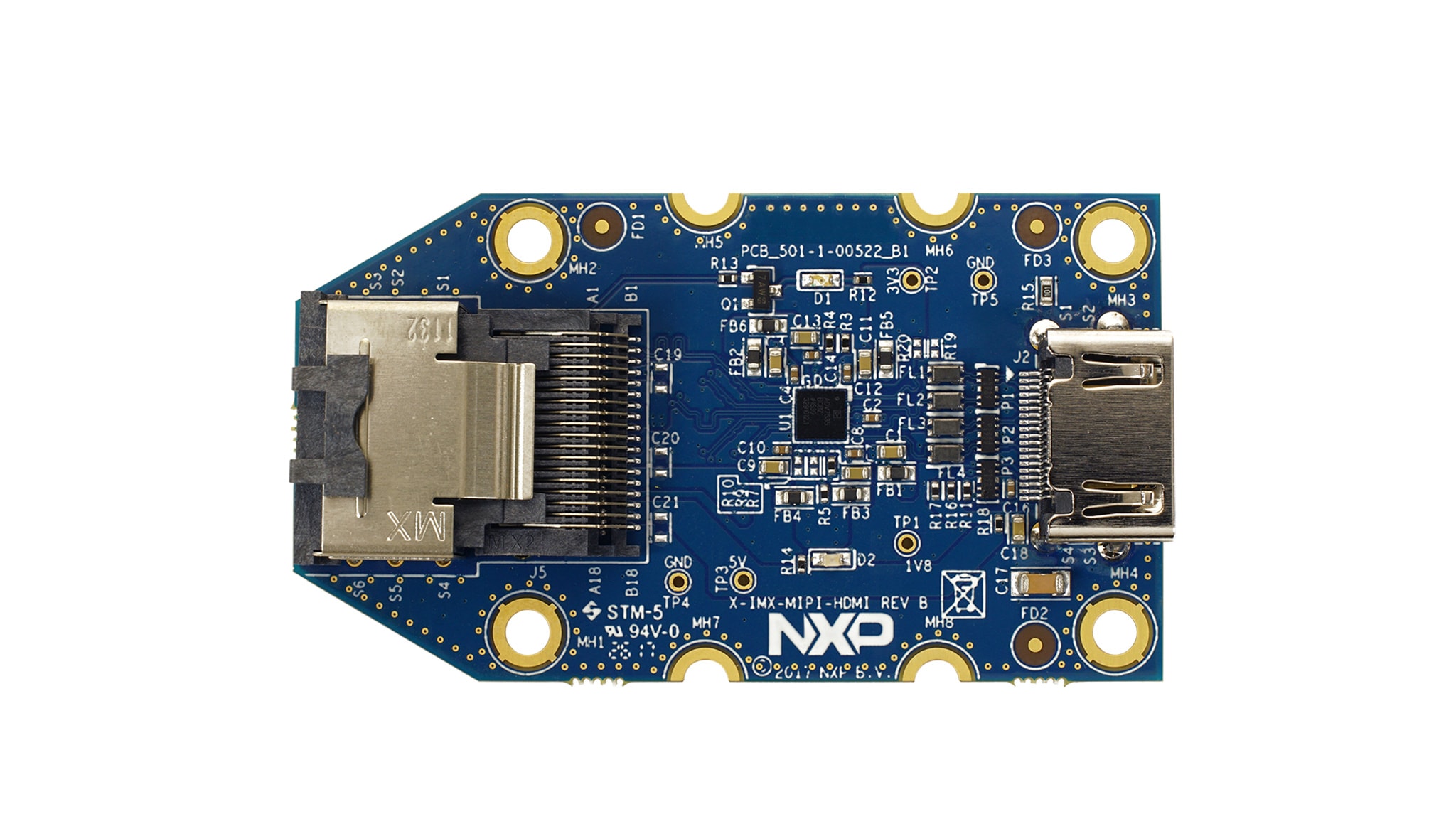

  • IMX-MIPI-HDMI
    正常供应

  • MIPI to HDMI adaptor card (mini SAS).

  • $194.35 USD
  • 数量为 1
    • 供货情况: 现货
    • 库存: 11
    • 配送: 正常情况下 1-2个工作日内发货
从分销商处购买
MINISASTOCSI-Image

点击展开

  • $74.75 USD
  • 数量为 1
    • 供货情况: 现货
    • 库存: 12
    • 配送: 正常情况下 1-2个工作日内发货
从分销商处购买
8MIC-RPI-MX8-Image

点击展开

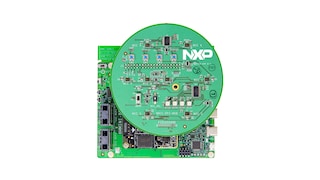

  • 8MIC-RPI-MX8
    正常供应

  • 8-microphone array proto board for voice enablement.

  • $228.85 USD
  • 数量为 1
    • 供货情况: 现货
    • 库存: 36
    • 配送: 正常情况下 1-2个工作日内发货
从分销商处购买
