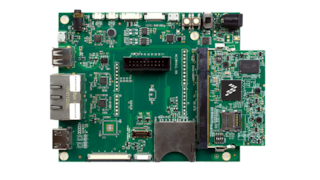

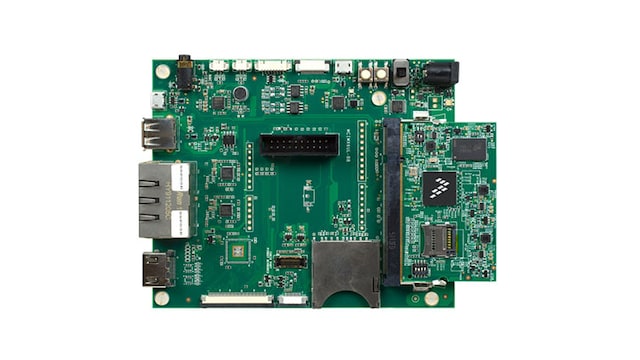

恩智浦提供一系列高度灵活、面向市场的开发工具，其中包含一套基于i.MX 6UltraLite应用处理器的评估套件(EVK)。i.MX 6UltraLite处理器是i.MX产品线中首款配备运行频率高达696 MHz的单个Arm^® Cortex^®-A7内核的器件。这款EVK支持LCD显示器和音频播放，以及多种连接选项。该套件旨在展示该型处理器最常用的功能，采用小规格、低成本的封装，支持Linux^®操作系统，能够帮助您更轻松地进行软件开发，最终加快产品上市速度。

设计文件

软件

产品详情

支持的器件

处理器和微控制器

i.MX 6处理器

i.MX6UL: i.MX 6UltraLite处理器 - 低功耗，安全，Arm^® Cortex^®-A7内核

传感器

运动传感器

FXLS8471Q: ±2g/±4g/±8g，低重力加速度，14位数字加速度传感器

特征

处理器

i.MX 6UltraLite 696 MHz Arm® Cortex®-A7内核

分立器件

存储器

4 Gb DDR3L SDRAM, 400 MHz
256 MB Quad SPI闪存
MicroSD接头
eMMC插槽
NAND闪存插槽

大小

2.66英寸 x 1.27英寸(6.76 cm x 4.24 cm)，4层电路板

显示电路板接口

LCD扩展端口接头
用于HDMI传输的HDMI接头和插槽

音频

音频编解码器
3.5 mm立体声耳机输出
板载单声道麦克风输入
双声道音箱输出接头

数据连接

一个USB 2.0 Micro-B OTG接头
一个USB 2.0 Standard-A主机接头
两个以太网(10/100T)接头
双CAN接头
SD/SDIO接头

摄像头

并行摄像头接头

传感器

恩智浦MAG3110电子罗盘
恩智浦FXLS8471Q加速度传感器
陀螺仪插槽

调试

20引脚标准JTAG接头
UART至Micro USB接头

扩展端口

Arduino®接头

尺寸

5.12英寸 x 4.25英寸(13.0 cm x 10.8 cm)，4层电路板

购买选项

点击展开

MCIMX6UL-EVKB
i.MX 6UltraLite Evaluation Kit.

CNY1,230.72
数量为 1
- 供货情况: 有货
- 库存: 20
- 配送: 正常情况下 1-2个工作日内发货

加入购物车
