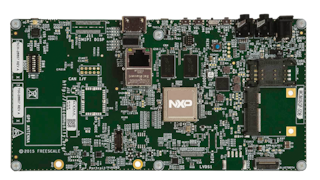

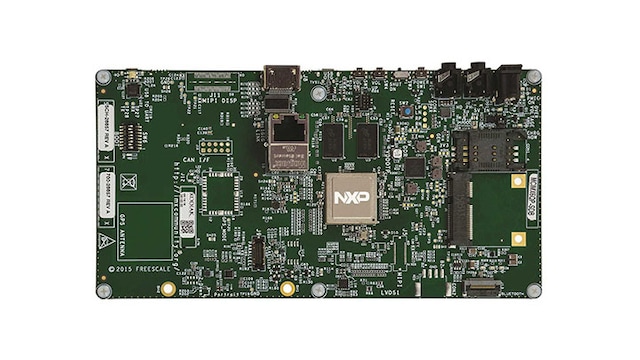

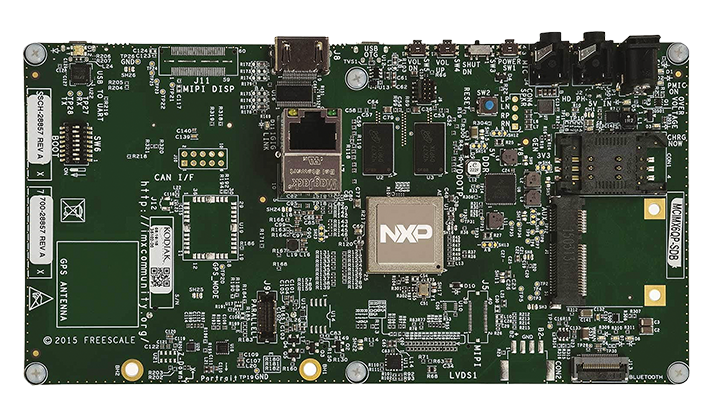

面向智能设备的恩智浦® 快速设计智能应用蓝图(SABRE)板使开发人员能够采用i.MX 6系列应用处理器开发多核处理、低功耗和领先的多媒体及图像应用。

MCIMX6QP-SDB支持对i.MX 6QuadPlus和i.MX 6DualPlus处理器的开发。
面向智能设备的SABRE板为您提供了一个低成本的开发平台，包括处理器的所有主要功能，并作为如何布局DDR等复杂、高速接口的一个例子。
它包括了完整的硬件设计文件。还有一些附件板，可与SABRE-SDB一起提供新增功能，如多点触摸显示和Wi-Fi® 连接。
除了面向Android™、Linux® 的优化BSP，我们还提供了大量优化视频、语音和音频编解码器的产品组合。

设计文件

软件

产品详情

支持的器件

处理器和微控制器

i.MX 6处理器

i.MX6DP: i.MX 6DualPlus处理器 - 双核，高性能，高级3D图形，HD视频，高级多媒体，Arm^® Cortex^®-A9内核
i.MX6QP: i.MX 6QuadPlus处理器 - 四核，高性能，高级3D图形，HD视频，高级多媒体，Arm^® Cortex^®-A9内核

特征

处理器

i.MX 6QuadPlus*处理器*可被配置为i.MX 6DualPlus处理器

存储器

1 GB DDR3 SDRAM
8 GB eMMC闪存

连接

Mini PCIe接头
2个全尺寸SD/MMC卡插槽
SATA 22引脚接头
10/100/1000以太网端口
1个Micro USB 2.0 OTG接头
JTAG接头(10引脚)
1个串行至USB连接器(用于JTAG)

能源管理

恩智浦 PF0100F9 PMIC

显示器

2个LVDS接头
HDMI显示接头
LCD扩展接头(并行，24位)
MIPI DSI接头

音频

Stereo音频编解码器
麦克风和耳机插孔

传感器

恩智浦MMA8451 3轴加速度传感器
恩智浦MAG3110 3D磁力计

扩展端口

串行摄像头连接器
I²C, SSI, SPI信号

购买选项

点击展开

MCIMX6QP-SDB
i.MX 6QP Consumer Development Platform.

CNY 4,039.08
数量为 1
- 供货情况: 待定库存

加入购物车
