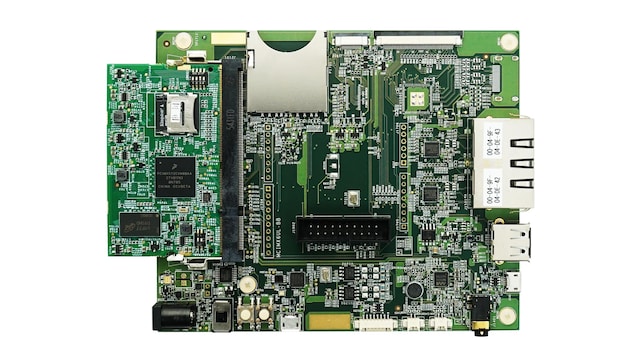

i.MX 6ULL EVK是一款基于i.MX 6ULL应用处理器的面向市场的开发工具。i.MX6 ULL是高功效、高性价比处理器系列中的一员，采用单个Arm^® Cortex^®-A7内核的先进实施，运行速度高达900 MHz。这款EVK支持LCD显示器和音频播放，以及多种连接选项。该套件旨在展示该型处理器最常用的功能，采用小规格、低成本的封装，支持Linux^®操作系统，能够帮助您更轻松地进行软件开发，最终加快产品上市速度。

i.MX 6ULL EVK还用于支持i.MX 6ULZ应用开发。

设计文件

软件

产品详情

支持的器件

处理器和微控制器

i.MX 6处理器

i.MX6ULL: i.MX 6ULL单核处理器，配备Arm^® Cortex^®-A7内核
i.MX-6ULZ: 采用Arm^® Cortex^®-A7内核的超低成本Linux^®处理器

特征

处理器

恩智浦i.MX6ULL 900 MHz Arm Cortex-A7内核, MCIMX6Y2DVM09AB

能源管理

分立器件

存储器

4 Gb DDR3L SDRAM, 400 MHz
256 MB Quad SPI闪存
MicroSD接头
eMMC插槽
NAND闪存插槽

大小

2.66英寸 x 1.27英寸(6.76 cm x 4.24 cm)，4层板

显示板接口

LCD扩展端口接头
用于HDMI传输的HDMI接头和插槽

音频

音频编解码器
3.5 mm立体声耳机输出
板载单声道麦克风输入
双声道音箱输出接头

连接

一个USB 2.0 Micro-B OTG接头
一个USB 2.0 Standard-A主机接头
两个以太网(10/100T)接头
双CAN接头
SD/SDIO接头

摄像头

并行摄像头接头

传感器

恩智浦MAG3110电子罗盘
恩智浦FXLS8471Q加速度传感器
陀螺仪插槽

调试

20引脚标准JTAG接头
UART至Micro USB接头

扩展端口

Arduino®接头

尺寸

5.12英寸 x 4.25英寸(13.0 cm x 10.8 cm)，4层板

购买选项

点击展开

MCIMX6ULL-EVK
MCIMX6ULL-EVK.

CNY 1,230.72
数量为 1
- 供货情况: 现货
- 库存: 4
- 配送: 正常情况下 1-2个工作日内发货

加入购物车
