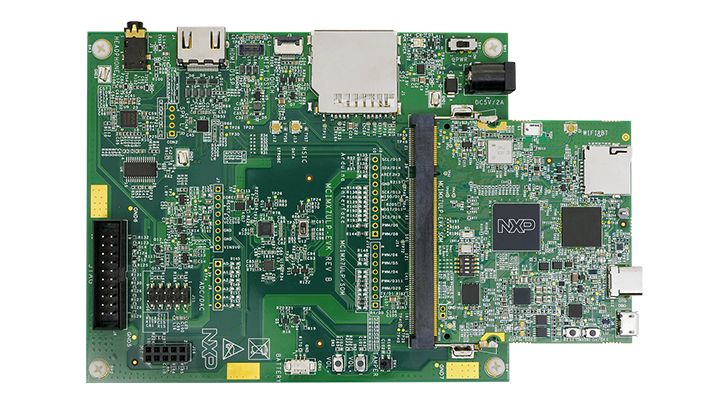

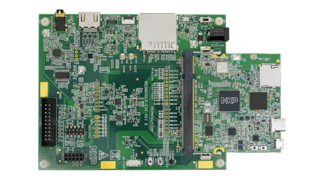

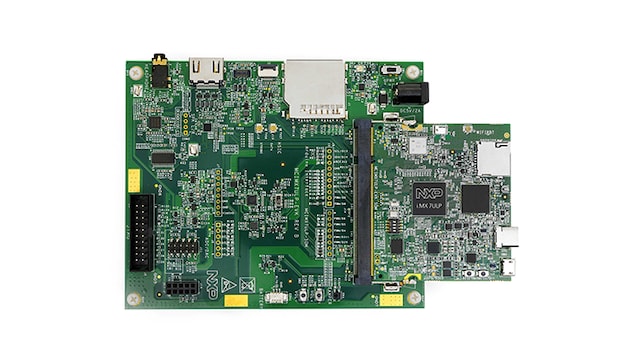

The NXP i.MX 7ULP Evaluation Kit (EVK) provides platform for rapid evaluation of the i.MX 7ULP, which features NXP's advanced implementation of the Arm® Cortex®-A7 core, the Arm Cortex-M4 core, as well as 3D and 2D Graphics Processing Units (GPUs).

此EVK支持HDMI输出，实现简单的开箱启动，但允许对MIPI显示器进行重新配置。EVK设计为一块连接到相关基板的系统级模块(SOM)板。SOM提供1 GB LPDDR3、8MB Quad SPI闪存、Micro SD 3.0卡插槽、WiFi/ Bluetooth功能、USB 2.0 OTG带C型接头和恩智浦PF1550电源管理IC(PMIC)。基板提供其他功能，包括一个全尺寸的SD/MMC 3.0卡插槽、音频编解码器、多个传感器、一个HDMI接头和一个备用的MIPI显示器接头。Additionally, the EVK facilitates software development with the ultimate goal of faster time to market through the support of both Linux® OS and Android™ rich operating systems, as well as FreeRTOS.

设计文件

软件

产品详情

支持的器件

处理器和微控制器

i.MX 7处理器

i.MX7ULP: i.MX 7ULP系列：超低功耗带图形的处理器

电源管理

PMIC

PF1550: 面向低功耗处理器系统、带1A Li+线性电池充电器的PMIC

特征

处理器

i.MX 7ULP应用处理器
Arm® Cortex®-A7单核
Arm® Cortex-M4内核
256 KB L2缓存

电源管理

恩智浦PF1550 PMIC
电池插槽

存储器

1 GB LPDDR3，运行频率为400 MHz
8 MB Quad SPI闪存
支持Managed NAND规格(eMMC/eSD)
Micro SD 3.0卡插槽
全尺寸的SD/MMC 3.0卡插槽

显示器接头

HDMI接头
MIPI显示器面板接头

无线

Bluetooth 4.1/EDR
WiFi 802.11 b/g/n
板载天线
外部天线接头

音频

Wolfson WM8960音频编解码器
音频耳机插孔
外部扬声器连接

数据连接

USB 2.0 OTG C型接头
Micro USB 2.0 OTG B型接头
USB HSIC接口
Arduino® 接头
MFI接口
ADC/DAC接头

传感器

带集成线性加速度传感器和磁力计的6轴传感器
陀螺仪
I²C精密高压传感器，带高度测量

调试

JTAG连接器
通过USB端口的UART

购买选项

点击展开

MCIMX7ULP-EVK
正常供应
MCIMX7ULP-EVK.

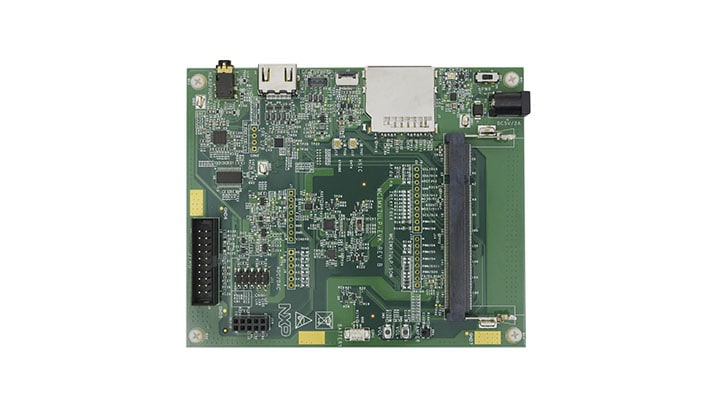

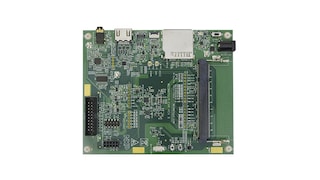

- i.MX 7ULP应用处理器评估套件 - 基板。
- i.MX 7ULP应用处理器评估套件 - 系统级模块。
- 电源

CNY 1,643.72
数量为 1
- 供货情况: 现货
- 库存: 65
- 配送: 正常情况下 1-2个工作日内发货

加入购物车

从分销商处购买

发行人	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

点击展开

TFT3P5581-T
正常供应

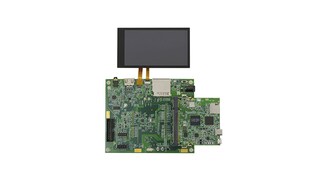

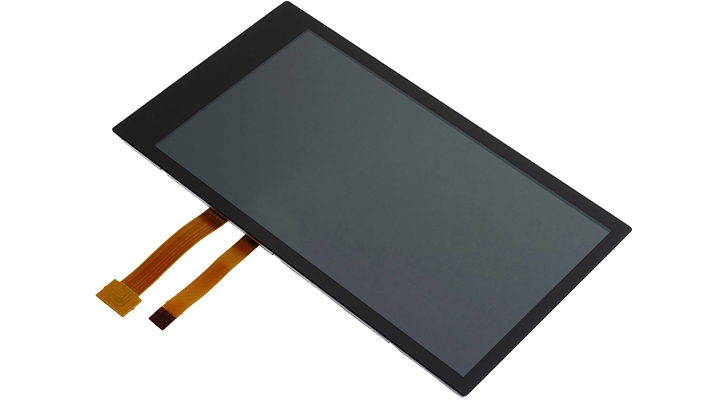

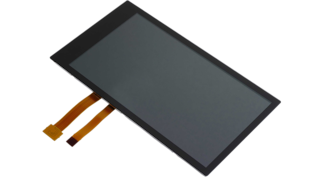

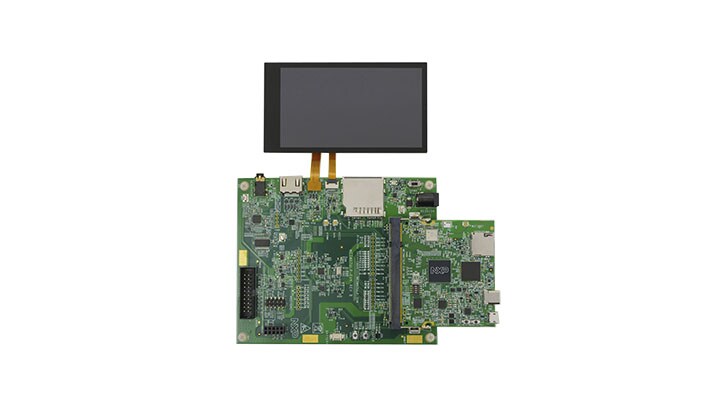

i.MX7ULP1 MIPI Display Touch Panel..

从分销商处购买

发行人	地区	库存	库存日期	订购
