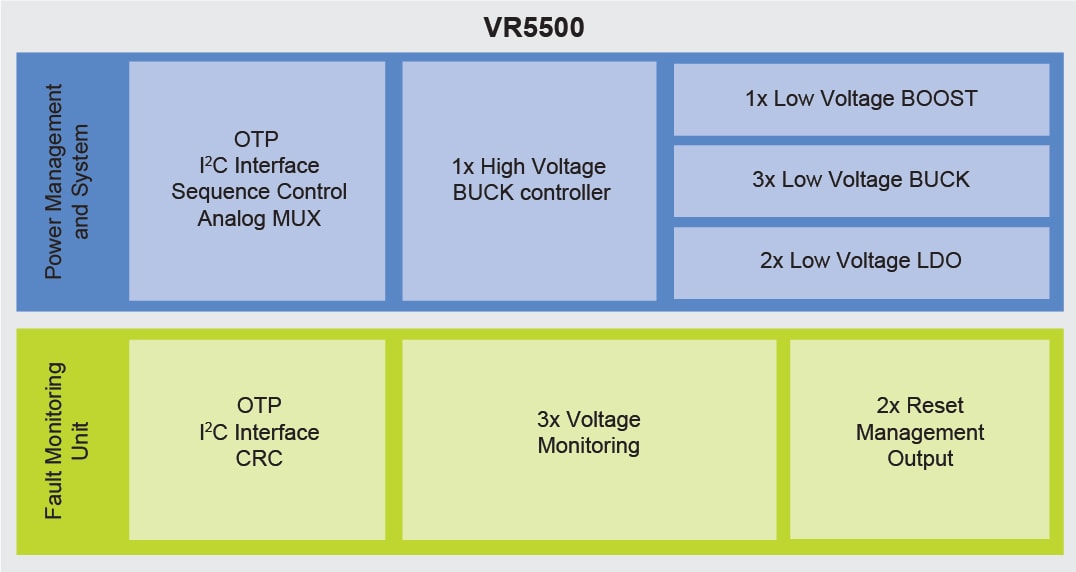

具有多个SMPS的高压PMIC
VR5500是一款汽车高压多输出电源集成电路，专用于无线电、远程信息处理和信息娱乐应用。它包括多个开关模式和线性稳压器。
它提供外部频率同步输入和输出，以优化系统EMC性能。
提供多种可编程功能，可选择输出电压设置、工作频率和上电顺序，以满足多种应用需求。
PMIC属于一个完整的设备系列，在电源和安全性方面具有可扩展性，与FS84 (ASIL B)和FS85 (ASIL D)引脚到引脚和软件兼容。
产品详情
特征
主要特性
- 适用于汽车和卡车市场的60 V最大输入电压
- 多个SMPS和LDO
- 待机关闭模式，睡眠电流非常低(10 μA)
- 通过带有CRC的I²C接口进行设备控制
- 三个电压监测电路，用于MCU监测的专用接口，电源正常，复位和中断输出
- QM，符合AEC-Q100 H版
可编程性
- 供应、排序和特定功能可由一次性可编程(OTP)存储器来编程
- 可在“订购信息”一章的数据表中找到支持广受欢迎的MCU的标准预定义OTP

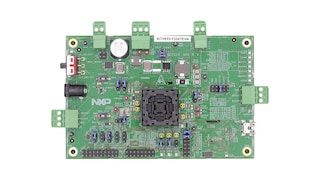

- 在开发阶段，可以使用 KITVR55-FSSKTEVM 评估板对定制的OTP部件进行编程
- 可以提供定制OTP进行生产。请联系您的恩智浦销售渠道(恩智浦或您的代理商)
- 定制OTP表单可以通过OTP配置工具来下载
对比表
可扩展的电源和安全概念
| 部件编号 | Buck 1 | Buck 2 | Buck 3 | Vpre | 升压 | 安全级别 |
|---|---|---|---|---|---|---|
| VR5500 | 0.8 V - 1.8 V 2.5 A 多相和 SVS选项 |
12 / 24 V HV 升压 - 10 A |
5 V - 5.74 V 1.5 A峰值 |
质量管理(QM) | ||
| FS8400 | N/A | N/A | 达到ASIL B级 | |||

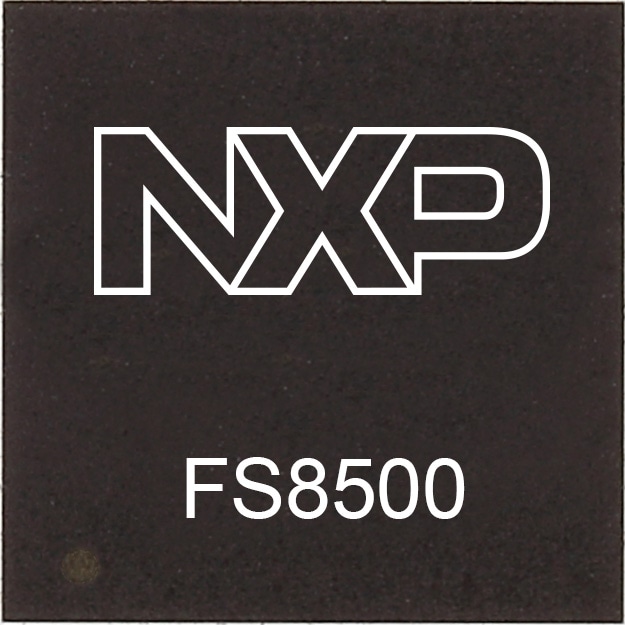

| FS8500 | 达到ASIL D级 | |||||
| FS5502 | 1.0 V - 4.1 V 3.6 A峰值 |
N/A | 质量管理(QM) | |||
| FS8410 | 5 V - 5.74 V 1.5 A峰值 |
达到ASIL B级 | ||||
| FS8510 | 达到ASIL D级 | |||||
| FS8420 | 0.8 V - 1.8 V 2.5 A 多相和 SVS选项 |
N/A | 达到ASIL B级 | |||
| FS8520 | 达到ASIL D级 | |||||
| FS8430 | 1.0 V - 3.3 V 2.5 A |
达到ASIL B级 | ||||
| FS8530 | 达到ASIL D级 | |||||
| FS6600 | 达到ASIL D级 |
购买/参数
2 结果
包含 0 不推荐用于新设计
部件 | 订购 | 计算机辅助设计模型 | 状态 | 电源电压[最小]（V） | 电源电压[最大]（V） | 输出电流（A） | 线性/LDO稳压器数量 | Number of Buck Regulators | Number of LDO | Regulators-Buck Switching | Regulators-Boost Switching | Switching Frequency Vpre (kHz) | Switching Frequency LV Buck (MHz) | Number of Boost Regulators | 通道数 | IQ (μA) | CAN PHY | LIN PHY | Safety Level | 支持的MCU | 预算报价（不含税） | 器件功能 | 保护 | 样品特别供货 | 接口和输入控制 | Additional Features - Security | 额外功能——模拟 | AEC-Q100 Temperature Range | Ambient Operating Temperature (Min to Max) (℃) | Junction Temperature (Min to Max) (℃) | 封装类型 | 开发工具 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

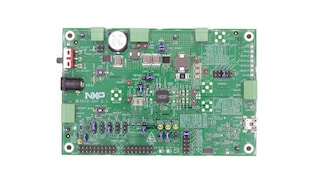

正常供应 | 2.7 | 60 | 5 | 2, output 1.1V to 5V | 4 | 2 | 1 HV buck output 3.3V to 5V, 1 LV buck output 1V to 3.3V, 2 LV bucks output 0.8V to 1.8V | 1 LV boost output 5V to 5.74V | 440 | 2 | 1 | 6 | 10 | 0 | 0 | QM | S32R, S32V, TC2xxx, TC3xxx | 1K @ CNY31.66 | CAN physical interfaces, LIN physical interfaces | current limit, overtemperature, overvoltage, undervoltage | Y | I2C, SPI | 1 additional UV/OV inputs, Vcore UV/OV monitorings, Vddio UV/OV monitorings | AMUX, Frequency Tuning, Sync | grade 1 | -40 to 125 | -40 to 150 | HVQFN56 | KITVR5500AEEVM | |||
正常供应 | 2.7 | 60 | 5 | 2, output 1.1V to 5V | 4 | 2 | 1 HV buck output 3.3V to 5V, 1 LV buck output 1V to 3.3V, 2 LV bucks output 0.8V to 1.8V | 1 LV boost output 5V to 5.74V | 440 | 2 | 1 | 6 | 10 | 0 | 0 | QM | S32R, S32V, TC2xxx, TC3xxx | 1K @ CNY31.66 | CAN physical interfaces, LIN physical interfaces | current limit, overtemperature, overvoltage, undervoltage | Y | I2C, SPI | 1 additional UV/OV inputs, Vcore UV/OV monitorings, Vddio UV/OV monitorings | Analog MUX, Diagnostics Reporting, External SMPS, Temp, VDDIO, Vboost, Vbos, Vbuckx, Vldos, Vpre, Vsup, Vwakex and internal supplies, Wake up capabilities | grade 1 | -40 to 125 | -40 to 150 | HVQFN56 | KITVR5500AEEVM |
