ColdFire® V2集成式微处理器
- 建议不要在新设计中使用本页介绍的产品。
MCF527x ColdFire® V2集成式微处理器基于广受欢迎的ColdFire V2内核，具有高集成度和低成本的特点，并使其性能达到一个新的水平。
MCF527集连接、保护和外设选择等功能于一身，非常适用于文件管理、连接、数据缓冲、用户界面和信号处理等需要大量控制处理操作的对成本和功耗敏感的应用。此外，MCF5275和MCF5274引脚兼容
产品详情

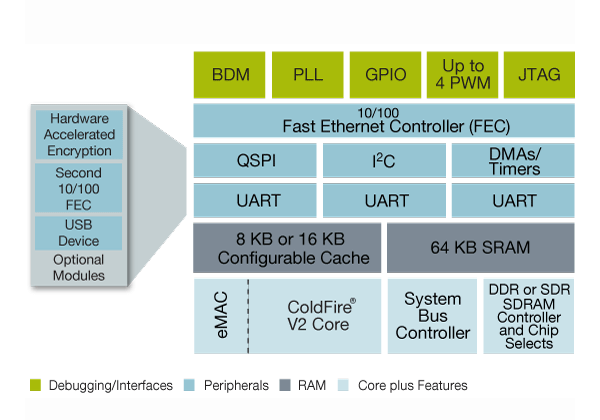

特性
- ColdFire® V2内核运行频率在166 MHz时性能高达159 (Dhrystone 2.1) MIPS
- 增强型乘法累加器(eMAC) (32 x 32) 模块，硬件除法器
- 8 KB和16 KB可配置I-/D-cache
- 64 KB静态随机存取存储器(SRAM)
- 4通道DMA和外部DMA req/ack
- DDR同步动态随机存取存储控制器(SDRAM)
- JTAG
- 集成外设
- 队列串行外设接口(QSPI)
- 多达4个脉宽调制器(PWM)
- 多达3个通用异步接收器/发送器(UART)
- 两个10/100快速以太网控制器
- 4个32位定时器
- 多达32个通用输入/输出（GPIO）
- 可选I²C
- 可选USB 2.0全速设备
- 可选4个可编程中断定时器(PIT)
- 可选硬件加密 — RNG，DES，3DES，AES，BCE，MD5，SHA-1，HMAC，Hash加速器
购买/参数
1-10 / 18 结果
不包含 18 不推荐用于新设计
部件 | 订购 | 计算机辅助设计模型 | 状态 | 封装端接数 | 封装类型 | 预算报价（不含税） | 运行频率[最高]（MHz） | RAM (kB) | GPIO | Ambient Operating Temperature (Min to Max) (℃) |
|---|---|---|---|---|---|---|---|---|---|---|
建议不要在新设计中使用该软件 | 196 | LBGA196 | 10K @ CNY131.61 | — | — | — | — | |||
建议不要在新设计中使用该软件 | 196 | LBGA196 | 10K @ CNY109.78 | — | — | — | — | |||
建议不要在新设计中使用该软件 | 196 | LBGA196 | 10K @ CNY139.00 | — | — | — | — | |||
建议不要在新设计中使用该软件 | 196 | LBGA196 | 10K @ CNY153.36 | — | — | — | — | |||
建议不要在新设计中使用该软件 | 256 | LBGA256 | 10K @ CNY186.82 | — | — | — | — | |||
建议不要在新设计中使用该软件 | 196 | LBGA196 | 10K @ CNY153.65 | — | — | — | — | |||
建议不要在新设计中使用该软件 | 196 | LBGA196 | 10K @ CNY137.07 | — | — | — | — | |||
建议不要在新设计中使用该软件 | 256 | LBGA256 | 10K @ CNY170.45 | — | — | — | — | |||
建议不要在新设计中使用该软件 | 256 | LBGA256 | 10K @ CNY203.70 | — | — | — | — | |||
建议不要在新设计中使用该软件 | 196 | LBGA196 | 10K @ CNY170.45 | — | — | — | — |
