32位微控制器，带USB
MCF5222x系列采用ColdFire® V2内核，频率为80 MHz时性能可达76 MIPS (2.1 Dhrystone)。它基于成功的MCF5213系列，集成了USB主机和OTG控制器，很适合要求设备或主机连接功能的应用。MCF5222x微控制器针对那些希望以低成本获得32位微控制器的性能和灵活性，以及一组丰富的片上外设的设计人员。这些高度集成的小型微控制器使设计人员不仅可以增强应用的功能，同时还能降低系统总成本。
MCF5222x系列针对嵌入式控制应用，如工业控制、家庭/工厂自动化、POS、医疗保健和测试设备，以及消费电子应用。
MCF52223与MCF52221引脚兼容(采用相似的封装)，向标准的MCF5222x外设集中添加了16 KB SRAM和一个额外的128 KB闪存。
产品详情

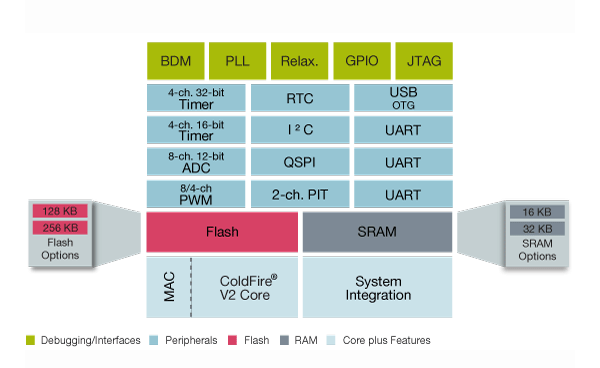

特性
- 在80 MHz频率时，ColdFire® V2内核的性能可达76 (Dhrystone 2.1) MIPS
- 高达32 KB SRAM
- 高达256 KB闪存
- 集成外设
- USB 2.0低速/全速OTG控制器
- 3个通用异步接收器/发送器(UART)
- MAC模块和硬件除法器
- 队列串行外设接口(QSPI)
- I²C
- 4通道16位捕获/比较/脉宽调制(PWM)定时器
- 实时时钟
- 多达56个通用输入/输出(GPIO)
- 附送MQX软件解决方案
