32位微控制器，带USB OTG | NXP 半导体

MCF5221X系列产品采用集成化USB on-the-go （OTG）和丰富的串行接口（最多3个通用异步接收器/发射器（UART），一个串行外设接口（SPI）和两个I²C），非常适合用来开发需要设备或主设备USB且能与其他系统轻松连接的应用。

MCF5221X系列产品基于高性价比的低功耗ColdFire^® V2内核（高达80 MHz和76 MIPS的性能 @ 3.3V CPU）。

产品详情

框图

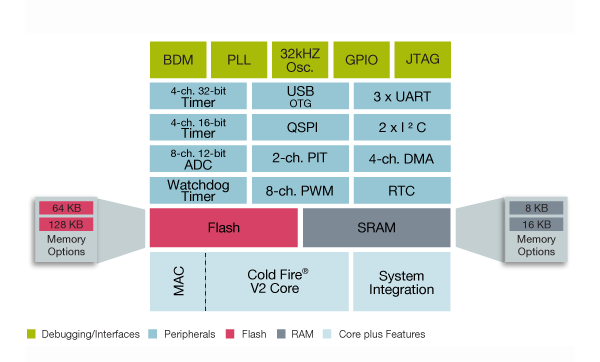

ColdFire MCF5221X微控制器框图

ColdFire MCF5221X Microcontroller Block Diagram

特性

在66和80MHz频率时，ColdFire^® V2内核的性能可达76（Dhrystone 2.1） MIPS
64KB、128KB闪存
16 KB、8 KB SRAM
集成外设：
- USB OTG
- 多达3个UART
- 两个I²C
- 多达3个串行通信接口（SCI）
- 脉宽调制器（PWM）
- 多达63个通用输入/输出（GPIO）

部件编号包含： MCF52210CAE80, MCF52210CVM80, MCF52211CAE66, MCF52211CAE80, MCF52211CAF80, MCF52212AE50, MCF52212CAE50, MCF52213AE50.

购买/参数

‌ ‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌

文档

快速参考恩智浦文档类别.

1-5 / 23 文件

^产品简介
MCF52211 ColdFire^® ® Integrated Microcontroller - Product Brief亮点

PDF版本 1Sep 17, 2007171.5 KBMCF52211PBEnglish
^参考手册
ColdFire^® ® Family Programmer’s - Reference Manual亮点

PDF版本 3Mar 8, 20051.7 MBCFPRMEnglish
^参考手册
MCF52211 ColdFire^® ® Integrated Microcontroller - Reference Manual亮点

PDF版本 3.1May 21, 20123.4 MBMCF52211RMEnglish
^简介
MCF5221x - Fact Sheet亮点

PDF版本 1Feb 18, 2020138.3 KBMCF5221XFSEnglish
^数据手册
MCF52211 ColdFire^® Microcontroller - Data Sheet亮点

PDF版本 2Mar 30, 20111.1 MBMCF52211English
^应用笔记
AN3927, NXP^® S08 USB Mass Storage Device Bootloader - Application Notes

PDF版本 0Nov 3, 2009747.5 KBAN3927English相关文件: AN3927SW
^应用笔记
Using a USB Device with ColdFire^®® OTG Module MCF522xx and a PC

PDF版本 0Sep 8, 2008233.0 KBAN3750English相关文件: AN3750SW
^应用笔记
Creating a USB-to-Wireless Bridge with the MC1319x/20x and ColdFire^® Processors with USB OTG Module

PDF版本 0Jan 14, 2008288.6 KBAN3577English
^应用笔记
AN3492, USB and Using the CMX USB Stack - Application Notes

PDF版本 0Aug 6, 20071.3 MBAN3492English
^应用笔记
Kinetis MCU USB设备固件更新(DFU)

PDF版本 12.6 MBAN4370中文, English
^应用笔记
Using the Pulse Width Modulation with the MCF521x ColdFire^® Microcontroller

PDF版本 0Sep 12, 2007199.1 KBAN3511English相关文件: AN3511SW
^应用笔记
Using the ColdFire^® Flash Module with the MCF521x ColdFire Microcontroller

PDF版本 0Sep 14, 2007131.6 KBAN3521English相关文件: AN3521SW
^应用笔记
General soldering Temperature Process Guidelines

PDF版本 1Aug 16, 2017281.6 KBAN3300English
^应用笔记
AN4752: FreeMASTER Usage, Serial Driver Implementation – Application Note

PDF版本 0May 31, 20132.2 MBAN4752English
请登录
^应用笔记
AN3507, Small Footprint ColdFire^® TCP/IP Stack - Application Notes

PDF版本 0Sep 12, 2007152.0 KBAN3507English
^应用笔记
AN4753: Rational ClearCase Use in CodeWarrior 10.3 – Application Note

PDF版本 0May 30, 2013477.3 KBAN4753English
^{应用笔记软件}
Software for AN3523

ZIP版本 0Oct 12, 2007712.2 KBAN3523SWEnglish
请登录
^{应用笔记软件}
Software for AN3521

ZIP版本 0Sep 14, 2007594.9 KBAN3521SWEnglish
^{应用笔记软件}
E-field Keyboard Designs

PDF版本 0Sep 12, 2007218.0 KBAN3516English
^{应用笔记软件}
Software for AN3511

ZIP版本 0Sep 12, 2007303.1 KBAN3511SWEnglish
^勘误表
MCF52211 Chip Errata

PDF版本 6Jul 16, 2015188.7 KBMCF52211DEEnglish
^简介
MCF52211 Low Cost RFID Tag Reader Application Fact Sheet - Fact Sheet

PDF版本 1Feb 18, 2020539.9 KBMCF52211APPFSEnglish
^{产品变更通知}
Copper Wire Conversion for Microcontroller and Microprocessor Devices

HTM版本 0May 20, 2014311.5 KBPCN16235English

设计资源

设计文件

收到完整的详细信息。 请参阅产品足迹及更多信息电子CAD文件.

硬件

快速参考恩智浦板类型.

1-5 / 8 硬件

^{仿真器、探测器、编程器}
Universal Multilink开发接口亮点

UMultilink
^{仿真器、探测器、编程器}
USB ColdFire Multlink亮点

USBMLCF
^{评估板和开发板}
MCF52210 Demonstration Board亮点

M52210DEMO
^{评估板和开发板}
MCF52211评估板亮点

M52211EVB
^{仿真器、探测器、编程器}
PEmicro Cyclone编程器

CYCLONE
^{仿真器、探测器、编程器}
PEmicro Cyclone FX编程器

CYCLONE-FX
^{仿真器、探测器、编程器}
Universal Multilink FX高速开发接口

U-MULTILINK-FX
^{评估板和开发板}
MPC5646C器件和目标适配器

MPC5646C-DB
