Tracelink - 将跟踪捕捉推向新高度

TRACELINK
正常供应

滚动图片以放大

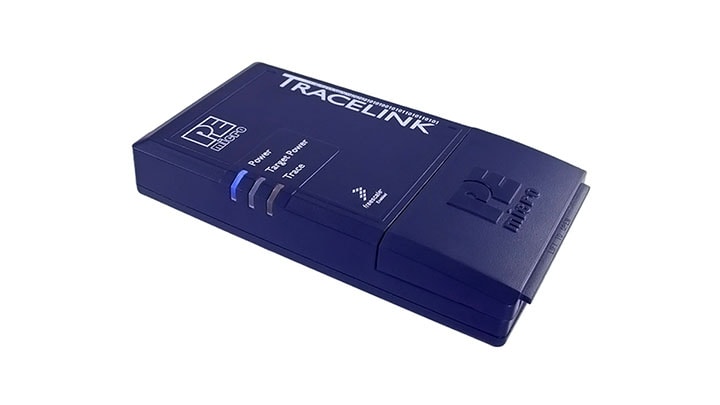

P&E的Tracelink是一款经济型高速开发接口，可在Kinetis®和ColdFire® V2-4 MCU上捕捉最高128 MB的外部跟踪信息。

Tracelink通过一个连接Tracelink和目标电路板调试接头的带状线缆，与处理器通信。可以更改所包含的带状电缆，以匹配所需的恩智浦处理器

TraceLink能够从目标处理器捕获实时跟踪信息，这对于那些无法使用传统方法的调试应用来说，是非常有用的。Tracelink允许花费更多的时间寻找并修复错误，并最终加快开发周期和上市时间。

产品详情

支持的器件

处理器和微控制器

K1x主流产品

  • K10_100: Kinetis® K10-100 MHz，混合信号集成微控制器(MCU)，基于ARM® Cortex®-M4内核
  • K10_120: Kinetis® K10-120 MHz，混合信号集成微控制器(MCU)，基于ARM® Cortex®-M4内核
  • K10_50: Kinetis K10-50 MHz，混合信号集成微控制器(MCU)，基于ARM® Cortex®-M4内核
  • K10_72: Kinetis® K10-72 MHz, Mixed-Signal Integration Microcontrollers (MCUs) based on Arm® Cortex®-M4 Core
  • K11_50: Kinetis® K11-50 MHz，防篡改微控制器(MCU)，基于ARM® Cortex®-M4内核
  • K12_50: Kinetis® K12-50 MHz微控制器(MCU)，基于ARM® Cortex®-M4内核，具有优化的特性

K2x / KS2x USB

  • K20_100: Kinetis® K20-100 MHz, 全速USB, 混合信号集成微控制器，基于Arm® Cortex®-M4内核
  • K20_120: Kinetis® K20-120 MHz，全速USB，混合信号集成微控制器 (MCU)，基于Arm® Cortex®-M4内核
  • K20_50: Kinetis® K20-50 MHz, 全速USB, 混合信号集成微控制器，基于Arm® Cortex®-M4内核
  • K20_72: Kinetis® K20-72 MHz，全速USB，混合信号集成微控制器(MCU)，基于ARM® Cortex®-M4内核
  • K21_120: Kinetis K21-120 MHZ, 全速USB，防篡改微控制器，基于Arm® Cortex®-M4内核
  • K21_50: Kinetis® K21-50 MHz, 全速USB, 防篡改微控制器，基于Arm® Cortex®-M4内核
  • K22_120: Kinetis® K22-120 MHz，高性价比，全速USB微控制器(MCU)，基于Arm® Cortex®-M4内核
  • K22_50: Kinetis® K22-50 MHz, 高性价比, 全速USB微控制器(MCU)，基于Arm® Cortex®-M4内核

K3x段式LCD

  • K30_100: Kinetis® K30-100 MHz，混合信号集成微控制器(MCU)，基于Arm® Cortex®-M4内核
  • K30_72: Kinetis K30-72 MHz, 混合信号集成微控制器(MCU)，基于Arm® Cortex®-M4内核

K4x USB和段式LCD

  • K40_100: Kinetis® K40-100 MHz，混合信号集成微控制器(MCU)，基于Arm® Cortex®-M4内核
  • K40_72: Kinetis® K40-72 MHz，混合信号微控制器(MCU)，基于ARM® Cortex®-M4内核

K5x测量

  • K50_100: Kinetis® K50-100 MHz，USB微控制器(MCU)，基于ARM® Cortex®-M4内核
  • K50_72: Kinetis® K50-72 MHz，USB微控制器(MCU)，基于ARM® Cortex®-M4内核
  • K51_100: Kinetis® K51-100 MHz，段式LCD，USB微控制器(MCU)基于Arm® Cortex®-M4内核
  • K51_72: Kinetis® K51-72 MHz，段式LCD，USB微控制器(MCU)，基于Arm® Cortex®-M4内核
  • K53_100: Kinetis® K53-100 MHz，USB，段式LCD，以太网微控制器(MCU)，基于Arm® Cortex®-M4内核

K6x以太网

  • K60_100: Kinetis® K60-100 MHz, 混合信号集成微控制器，基于Arm® Cortex®-M4内核
  • K60_120: Kinetis®K60 / 61-120-150 MHz，基于Arm® Cortex®-M4内核的混合信号集成和防篡改微控制器

K7x图形 LCD

  • K70_120: Kinetis® K70-120–150 MHz, 全速USB, 以太网, DDR和防篡改微控制器 (MCU)，基于Arm® Cortex®-M4内核

KL系列Cortex-M0+

  • KL0x: Kinetis® KL0x-48 MHz，入门级超低功耗微控制器(MCU)，基于Arm® Cortex®-M0+内核
  • KL1x: Kinetis® KL1x-48 MHz，主流小规格超低功耗微控制器(MCU)，基于Arm® Cortex®-M0+内核
  • KL2x: Kinetis® KL2x-72/96 MHz, USB超低功耗微控制器(MCU)，基于Arm® Cortex®-M0+内核
  • KL3x: Kinetis® KL3x-48 MHz，段式LCD，超低功耗微控制器(MCU)，基于Arm® Cortex®-M0+内核
  • KL4x: Kinetis® KL4x-48 MHz，USB，段式LCD，超低功耗微控制器(MCU)，基于Arm® Cortex®-M0+内核

KM系列Cortex-M0+

  • KM1x: Kinetis KM1x-50 MHz，主流精确计量微控制器，基于ARM® Cortex®-M0+内核
  • KM3x: 50–75 MHz带段式LCD的精确计量微控制器，基于Arm® Cortex®-M0+内核

ColdFire® V2处理器

  • MCF5206E: 带DMA的集成式ColdFire®微处理器
  • MCF520X: 集成式ColdFire® V2外部存储器和以太网微处理器
  • MCF5227X: V2微处理器，带触摸屏、LCD控制器和USB
  • MCF523X: 集成式V2 ColdFire®微处理器
  • MCF525X: 集成式ColdFire® V2微处理器
  • MCF527X: ColdFire® V2集成式微处理器
  • SCF5250: Integrated ColdFire® V2 Microprocessor

ColdFire® V3处理器

  • MCF5301x: 低功耗MPU，具有双以太网、USB和音频子系统
  • MCF530X: 集成式ColdFire® V3微处理器
  • MCF532X: 带LCD驱动、以太网、USB和CAN的ColdFire® V3微处理器
  • MCF537X: 带以太网、USB和加密功能的ColdFire V3微处理器

ColdFire® V4处理器

  • MCF540X: 集成式ColdFire® V4微处理器
  • MCF5441X: 32位微处理器
  • MCF5445X: 32位微处理器，具有USB OTG、以太网、PCI、DDR2/DDR控制器和加密
  • MCF547X: 带以太网和加密功能的ColdFire® V4微处理器
  • MCF548X: ColdFire® V4e Microcontroller with Ethernet, CAN and Encryption

无线连接

Sub-GHz ISM频段

  • KW0x: Kinetis® KW0x-48 MHz，Sub-GHz无线连接微控制器(MCU)，基于ARM® Cortex®-M0+内核

Thread

  • KW2xD: Kinetis® KW2xD-2.4 GHz 802.15.4无线连接微控制器(MCU)，基于ARM® Cortex®-M4内核

更多

特征

微控制器

  • 外部跟踪捕捉
  • 快速性能
  • 128 MB缓冲区

数据连接

  • 以太网或高速USB 2.0通信

电源管理

  • 可为目标供电
  • 向目标提供多电压支持，范围为1.6-5.25 V

组件

  • 包括所有受支持恩智浦 MCU的带状线缆
  • 注意：配套软件包括所有必要驱动器和面向Tracelink的配置工具。

购买选项

TRACELINK-Image

点击展开

  • TRACELINK
    正常供应

  • P&E Debug/Trace Capture Interface.

  • 数量为 1
从分销商处购买
N true 0 TSPTRACELINKzh 2 用户指南 User Guide t792 2 zh 2 1 1.00 English The Tracelink is designed to help developers find and diagnose software bugs quickly and efficiently. While a microcontroller is running, the Tracelink is constantly recording trace information into its internal memory buffer, which can later be used by supporting software to provide program flow charts and profiling statistics. 1359479358879702686060 TSP 2.2 MB None None documents Y None 1359479358879702686060 /docs/en/user-guide/TRACELINKUM.pdf 2245869 /docs/en/user-guide/TRACELINKUM.pdf TRACELINKUM N N 2013-01-31 Tracelink - UserManual /docs/en/user-guide/TRACELINKUM.pdf /docs/en/user-guide/TRACELINKUM.pdf User Guide N Y 132339537837198660 2022-12-07 pdf N en Aug 1, 2012 User Guide t792 用户指南 User Guide Y N Tracelink - UserManual 2 1 English P&E’s Tracelink is an affordable, high-speed development interface which can capture up to 128 MB of external trace on Kinetis and ColdFire V2-4 MCUs. 1359479362482720949727 TSP 786.2 KB None None documents Y None 1359479362482720949727 /docs/en/user-guide/TRACELINKQSG.pdf 786181 /docs/en/user-guide/TRACELINKQSG.pdf TRACELINKQSG N N 2013-01-31 Tracelink - Quick Start Guide /docs/en/user-guide/TRACELINKQSG.pdf /docs/en/user-guide/TRACELINKQSG.pdf User Guide N Y 132339537837198660 2023-06-18 pdf N en Jan 29, 2013 User Guide t792 用户指南 User Guide Y N Tracelink - Quick Start Guide false zh 0 false zh false 0 TRACELINK downloads zh-Hans true 0 Y TSP 用户指南 2 /docs/en/user-guide/TRACELINKUM.pdf 2013-01-31 1359479358879702686060 TSP 1 Aug 1, 2012 User Guide 用户指南 The Tracelink is designed to help developers find and diagnose software bugs quickly and efficiently. While a microcontroller is running, the Tracelink is constantly recording trace information into its internal memory buffer, which can later be used by supporting software to provide program flow charts and profiling statistics. Y None /docs/en/user-guide/TRACELINKUM.pdf English 2245869 None User Guide 2022-12-07 N /docs/en/user-guide/TRACELINKUM.pdf Tracelink - UserManual /docs/en/user-guide/TRACELINKUM.pdf documents 132339537837198660 User Guide N Y en None Y t792 pdf 1.00 N N Tracelink - UserManual 2.2 MB TRACELINKUM N 1359479358879702686060 /docs/en/user-guide/TRACELINKQSG.pdf 2013-01-31 1359479362482720949727 TSP 2 Jan 29, 2013 User Guide 用户指南 P&E’s Tracelink is an affordable, high-speed development interface which can capture up to 128 MB of external trace on Kinetis and ColdFire V2-4 MCUs. Y None /docs/en/user-guide/TRACELINKQSG.pdf English 786181 None User Guide 2023-06-18 N /docs/en/user-guide/TRACELINKQSG.pdf Tracelink - Quick Start Guide /docs/en/user-guide/TRACELINKQSG.pdf documents 132339537837198660 User Guide N Y en None Y t792 pdf 1 N N Tracelink - Quick Start Guide 786.2 KB TRACELINKQSG N 1359479362482720949727 true Y Tools
