MCF5253 经济型演示板

M5253DEMO

滚动图片以放大

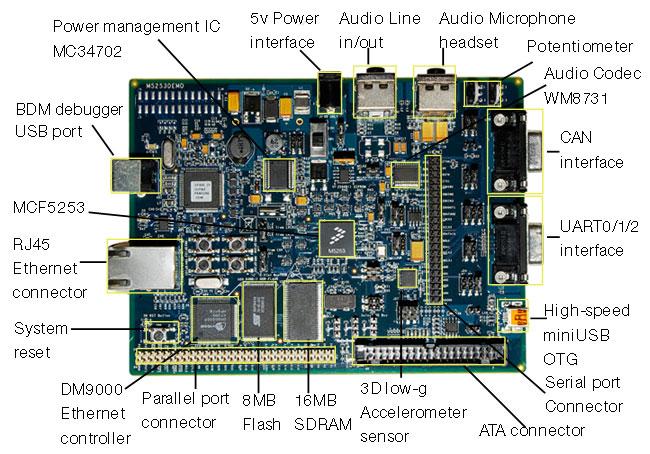

M5253DEMO 是基于MCF5253 CodeFire® 处理器的经济型多功能演示板。此电路板被设计为一个验证平台，具有最大的灵活性。它是一个可用于参考设计、开发/评估、培训和教育的完整微型计算机系统。而且，此电路板在系统flexbus上还有以太网控制器，用于调试和开发。

产品详情

支持的器件

处理器和微控制器

ColdFire® V2处理器

  • MCF525X: 集成式ColdFire® V2微处理器

特征

MCF5253 External Interfaces

  • 连接到音频编解码器WM8731的同步串行接口(SSI)
  • USB支持
    • 独立的USB主控制器，支持增强型主控制器接口（EHCI）
    • USB 设备模块
    • USB On-The-Go 模式包括主机能力
    • Supports high-speed(480 Mbit/s), full-speed(12 Mbit/s), and low-speed host(1.5 Mbit/s) operations
    • 支持内部PHY (带UTMI+ 接口)
  • 晶振/时钟
  • 板载BDM
  • ATA 接口
  • MMC/SD interface
  • 2 I²Cs
  • 4 个QSPI
  • 2个 CAN
  • 3个UART
  • 6 12 bit resolution AD
  • Flex bus with 10/100 ethernet controller
  • 定时器
  • 外部中断

存储器子系统

  • 16-bit Width SDRAM
  • 2x64 kB SRAM
  • 8 k on-chip BootROM
  • 引导代码开发的闪存器件

电源

  • 输入：
    • 5 V (Input to the voltage regulator circuitry)
  • 带稳压器的板载电压：
    • 5 V for USB VBUS support
    • 3.3 V – I/O Voltage
    • 1.2 V – CPU Core Voltage
