集成式ColdFire® V2以太网微控制器

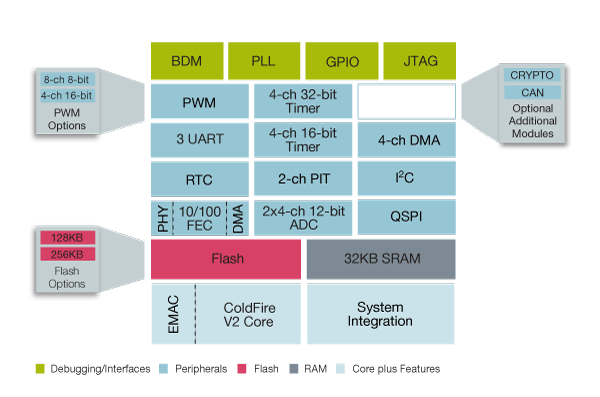

MCF5223x系列ColdFire®器件是单芯片解决方案，可通过以太网接口提供32位控制功能。它将10/100快速以太网控制器(FEC)、以太网物理层(EPHY)与ColdFire V2内核相结合，能够以合理的成本实现高性能。MCF5223x嵌入式控制器为设计人员提供了适当的外设组合和存储器大小，是一款支持以太网的紧凑型平台，能够帮助降低开发时间和成本，加快产品上市速度。
MCF5223x系列集成了标准ColdFire通信外设，包括3个用于中远距离连接的通用异步接收器/发射器(UART)，以及1个用于与相连外设进行系统内通信的内部集成电路(I²C)和队列串行外设接口(QSPI)。
所有系列成员均可与MCF5222x系列(采用类似封装)实现引脚兼容在标准MCF5223x外设组合的基础上，MCF52231添加了CAN模块，MCF52233添加了128 KB闪存，MCF52234添加了CAN模块和128 KB闪存，MCF52235添加了加密加速单元、CAN模块和128 KB闪存。
产品详情
特性
- 在60 MHz频率时，ColdFire® V2 内核的性能可达57 (Dhrystone 2.1) MIPS
- eMAC模块和硬件除法器
- 32 KB SRAM
- 256 KB闪存
- 集成外设
- 带PHY的10/100以太网MAC
- 带有随机数生成器的加密加速单元
- CAN 2.0B控制器(FlexCAN)
- 3个UART
- QSPI
- I²C总线接口
- 12位模数转换器(ADC)
- 附送MQX软件解决方案
- 本产品包含在恩智浦®产品长期供货计划中，自推出后至少保证10年供货
部件编号包含： MCF52230CAF60, MCF52230CAL60, MCF52231CAF60, MCF52231CAL60, MCF52232AF50, MCF52232CAF50, MCF52233CAF60, MCF52233CAL60, MCF52233CVM60, MCF52234CAL60, MCF52234CVM60, MCF52235CAL60, MCF52235CVM60, MCF52236AF50, MCF52236CAF50.
MCF5223X系列成员
| 特性 |
MCF52230 |
MCF52231
|
MCF52232
|
MCF52233
|
MCF52234
|
MCF52235
|
MCF52236
|
| 内核 | |||||||
| 时钟(MHz) |
60
|
60
|
50
|
60
|
60
|
60
|
50
|
| 性能 (Dhrystone 2.1 MIPS) |
56
|
56
|
46
|
56
|
56
|
56
|
46
|
| 闪存 |
128 KB
|
128 KB
|
128 KB
|
256 KB
|
256 KB
|
256 KB
|
256 KB
|
| 加密 |
否
|
否
|
否
|
否
|
否
|
是
|
否
|
| CAN |
-
|
1
|
-
|
-
|
1
|
1
|
-
|
| 电路板 |
购买/参数
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
设计资源
硬件
快速参考恩智浦
板类型.
1-5 / 8 硬件
-
仿真器、探测器、编程器Universal Multilink开发接口亮点
-
仿真器、探测器、编程器USB ColdFire Multlink亮点
-

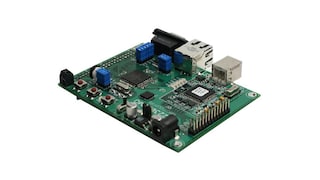

评估板和开发板MCF52233演示板亮点
-

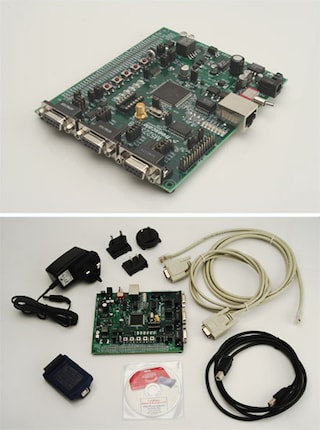

评估板和开发板MCF52235 Evaluation Board亮点
-
