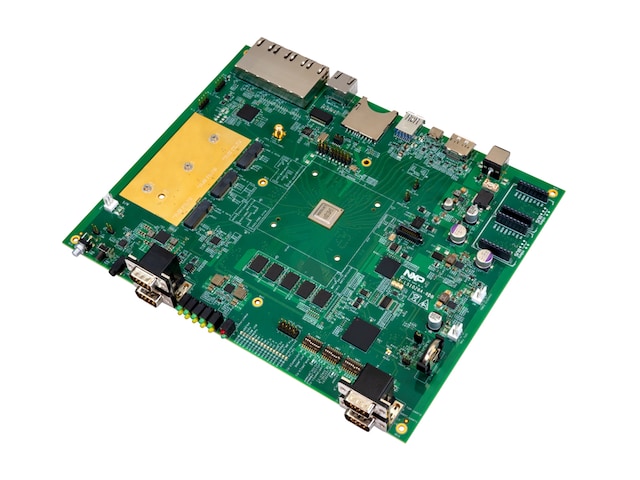

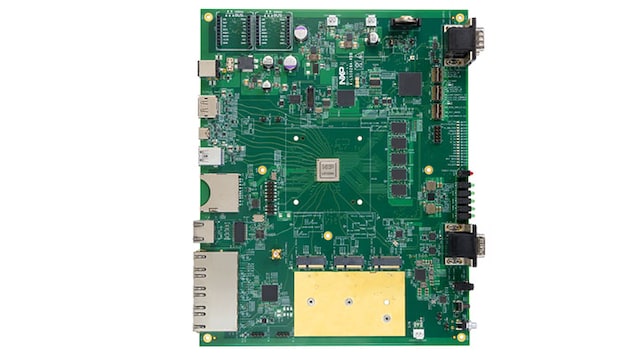

Layerscape LS1028A参考设计板

LS1028ARDB

滚动图片以放大

LS1028A参考设计板(RDB)是一个计算、评估和开发平台，支持工业物联网应用、人机界面解决方案和工业网络。

LS1028A处理器是双核64位Arm® Cortex®-A72。LS1028ARDB可通过提供以下内容提高开发速度：

  • 定制电路板开发的参考
  • 调试工具，可参照定制电路板设计的工作情况检查电路板的运行。
  • 面向Layerscae®处理器预加载的嵌入式Linux®软件开发套件(SDK)

产品详情

框图

Layerscape LS1028A

LS1028ARDB BLOCK DIAGRAM
获取框图PDF

特征

处理器

  • Layerscape LS1028A基于Cortex-A72的双核处理器，频率为1.3 GHz
  • L1、L2内部高速缓存上的ECC，用于高可靠性的应用

存储器

  • 4 GB DDR4 SDRAM，带ECC
  • 32位DDR4总线，数据速率高达1600 MT/s
  • 256 MB QSPI NOR闪存
  • 512 MB QSPI NAND闪存
  • 8 GB eMMC
  • SDHC端口可连接到全尺寸SD插槽

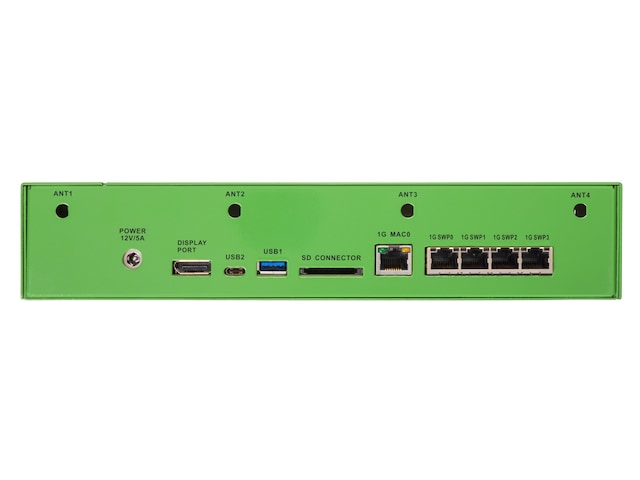

以太网

  • 1个RJ45连接器，支持1Gbps以太网，带有TSN，1588
  • 4个RJ45连接器，支持1Gbps以太网交换机，带有TSN，1588 (QSGMII)

基本外设和互连

  • 2个M.2 E型插槽，带有PCIe Gen 3.0 x1
  • 1个M.2 B型插槽，带有SATA 3.0 (电阻器多路复用器，带1个E型插槽)
  • 1个A型USB 3.0超高速端口
  • 1个C型USB 3.0超高速端口
  • 1个DisplayPort接口

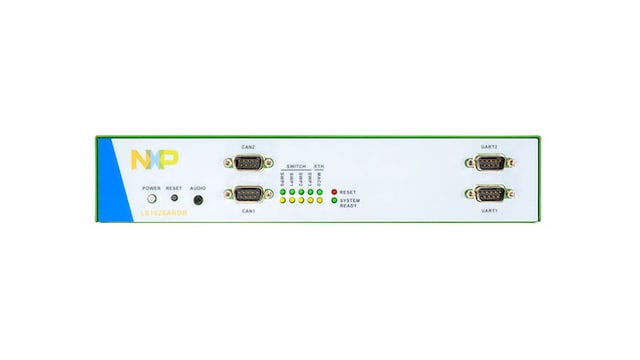

  • 2个DB9 RS232串口
  • 2个DB9 CAN接口
  • 1个3.5 mm音频输出
  • 2个MikroBUS™插座

购买选项

LS1028ARDB-PA-Image

点击展开

  • LS1028ARDB-PA

  • Layerscape® 1028A Applications Processor.

  • 套件包含：

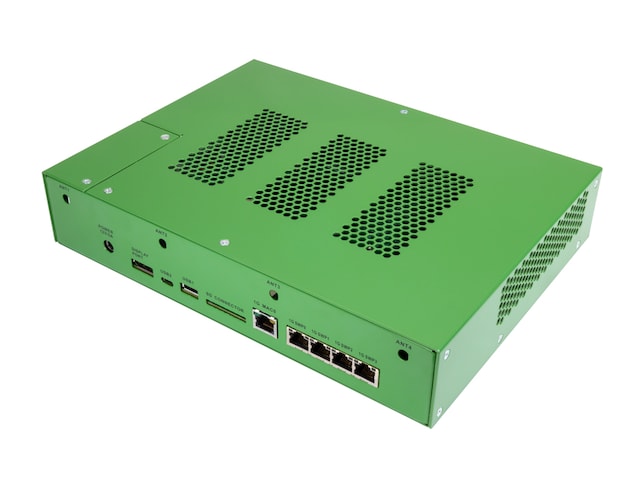

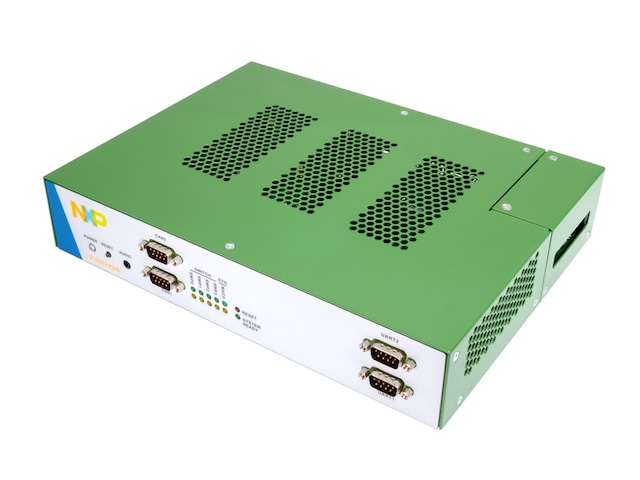

    • 带外壳的LS1028ARDB硬件组件
    • 12 V，6.67 A AC-DC电源适配器
    • 通用适配器
    • 线缆，USB 3.1 C型公头转USB 3.0 A型母头，50 mm
    • 线缆，USB A型转DB9F (支持Windows 10)，1米
    • 以太网线缆， 6英尺(最短)
    • 线缆，DB9F转DB9F
    • 16 GB SD卡可编程
  • CNY 13,849.58
  • 数量为 1
    • 供货情况: 待定库存
