MPC837X设备“不建议用于新设计”，请使用替换系列Power Architecture (T1013)和Arm Architecture (LS1012、LS1023)。

当今的中小型企业和消费电子应用推动了对高度集成、高性价比且高性能的解决方案的需求。MPC8379E提供了一个高性能Power Architecture® e300内核，运行速率高达800MHz，带有32K I/D L1缓存和集成x4 串行ATA，有助于降低BOM总成本。该片上系统(SoC)还包含两个用于网络连接的千兆以太网(GbE)控制器和一个分担加密算法任务的安全引擎。MPC8379E基于90 nm工艺技术，具有高集成度，简化了电路板设计，为网络附加存储等关键应用提供了一个高性价比的解决方案。

数据手册

参考手册

产品详情

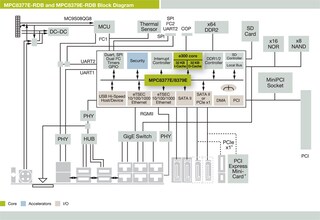

框图

Freescale PowerQUICC MPC837XE Communications Processor Block Diagram

PowerQUICC<sup>®</sup> MPC837XE Communications Processor Block Diagram

获取框图PDF

特征

集成式 x4 串行ATA控制器，通过减少芯片数降低了BOM成本，减少了电路板空间
双(GbE)控制器与以太网LAN间有高速数据连接
Power Architecture e300内核速率可高达800 MHz，能够提供卓越的系统性能
安全性和XOR Engine支持加密算法(如AES和DES/3DES)以及RAID 5算法
本产品包含在恩智浦产品长期供货计划中，自推出后至少保证10年供货

对比表

MPC837xE系列产品对比

	MPC8379E	MPC8378E	MPC8377E
外部总线接口	PCI	PCI PCI-Express	PCI PCI-Express
缓存	32 KB	32 KB	32 KB
内核：类型	e300	e300	e300
支持的外部存储器	DDR1 DDR2 EPROM FLASH SDRAM DRAM	DDR1 DDR2 EPROM FLASH SDRAM DRAM	DDR1 DDR2 EPROM FLASH SDRAM DRAM
USB功能	USB 2.0	USB 2.0	USB 2.0
以太网类型	1GBaseT MII	1GBaseT MII	1GBaseT MII
安全性	3	3	3
封装描述和框图	PBGA-PGE 689 31SQ1.25P1	PBGA-PGE 689 31SQ1.25P1	PBGA-PGE 689 31SQ1.25P1硬件/软件/技术支持包

购买/参数

部件展开描述	状态	封装类型	封装端接数	内核类型	运行频率[最高]（MHz）	支持外部存储器	Ambient Operating Temperature (Min to Max) (℃)
MPC8379ECVRALGA 数据手册	使用寿命终止	HBGA689	689	e300	667	DDR1 SDRAM, DDR2 SDRAM, EPROM	-40 to 125
MPC8379ECVRANGA 数据手册	使用寿命终止	HBGA689	689	e300	800	DDR1 SDRAM, DDR2 SDRAM, SDRAM	-40 to 105
MPC8379EVRAGDA 数据手册	使用寿命终止	HBGA689	689	e300	400	DDR1 SDRAM, DDR2 SDRAM, EPROM	0 to 125
MPC8379EVRALGA 数据手册	使用寿命终止	HBGA689	689	—	—	DDR1 SDRAM, DDR2 SDRAM, EPROM	—
MPC8379VRAJFA 数据手册	使用寿命终止	HBGA689	689	e300	533	DDR1 SDRAM, DDR2 SDRAM, EPROM	0 to 125
