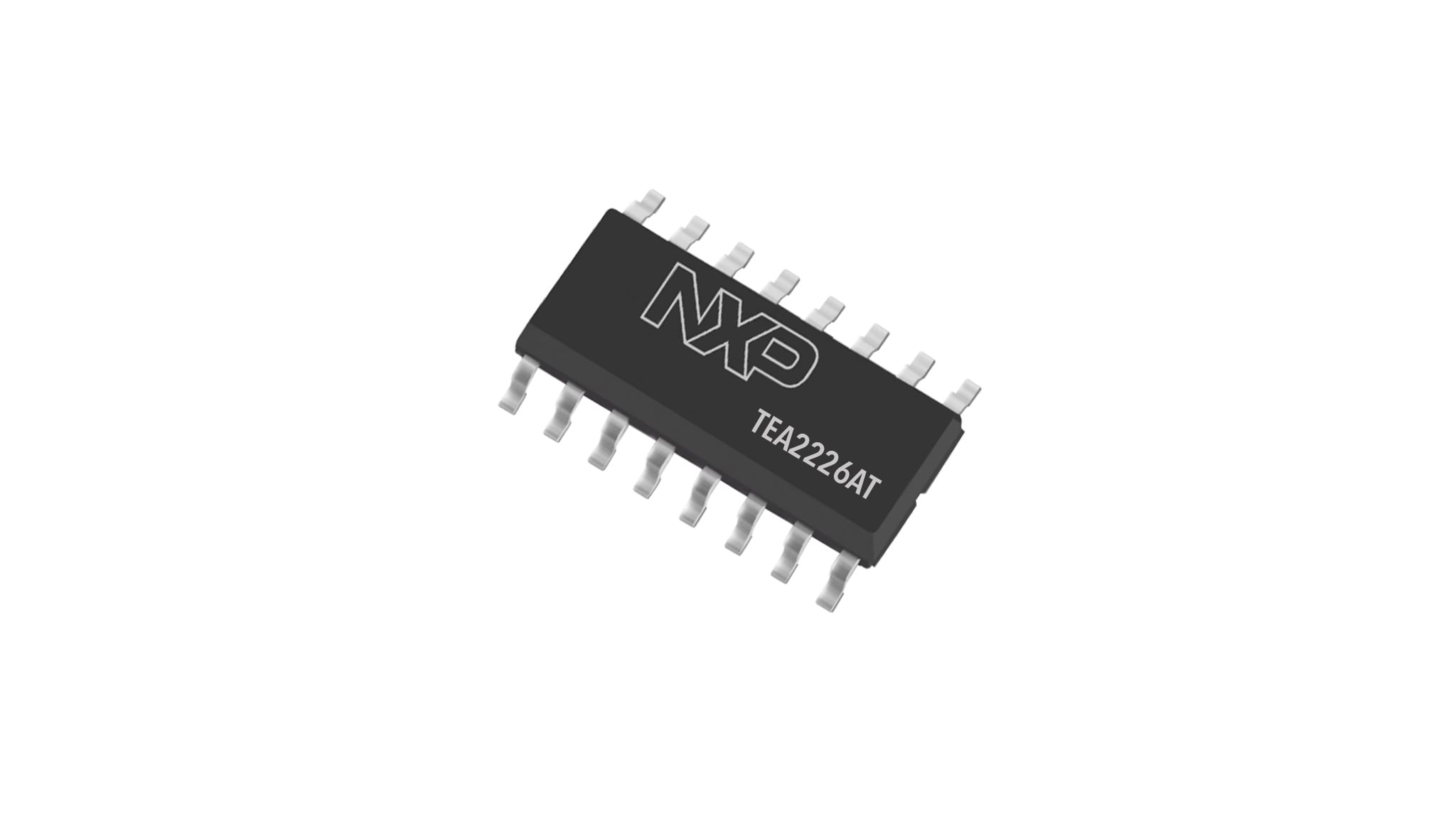

TEA2226AT数字可配置LLC控制器
TEA2226AT是一款数字化可配置控制器，用于高效谐振电源。电源设计简便，组件数量少。TEA2226AT符合能源之星、美国能源部(DOE)、欧盟生态设计指令、欧洲行为准则和其他指南的能效规定。因此，不需要额外的低功耗电源。
产品详情
特性
显著特性
- LLC控制器采用统一小尺寸SO16封装
- 集成高压启动源
- 集成驱动器和高压电平转换器(LS)
- 高边驱动器直接由低边驱动器输出供电
- 无需额外的外部组件就能进行集成的X电容放电
- 电源的良好功能
- 在评估期间可以使用图形用户界面(GUI)轻松配置多个参数，例如：
- 所有工作模式下的工作频率均在音频范围以外
- 突发模式采用软启动和软停止，降低可听噪声
- 各工作模式（高功率模式/低功率模式/突发模式）之间精确切换电平
- 启用/禁用低功耗模式
环保特性
- 零电压切换实现最小开关损耗
- 从低负载转换到高负载的效率非常高
- 符合最新的节能标准和指令（能源之星、EuP）
- 卓越的空载输入功率（对于TEA2226AT/TEA2095T组合，其功率<75mW）
保护特性
- 可独立配置的电平和定时器
- 可以将许多保护独立设置为闭锁、安全重启或在多次尝试重启后闭锁
- 电源欠压保护(UVP)
- 过功率保护(OPP)
- 内部和外部过热保护(OTP)
- 电容模式调节(CMR)
- 精确的过压保护(OVP)
- 过流保护(OCP)
- 上电/掉电保护
- 禁用输入
- 输入重置所有保护
产品长期供货计划
- 本产品包含在恩智浦产品长期供货计划中，自推出后至少保证10年供货
相关产品

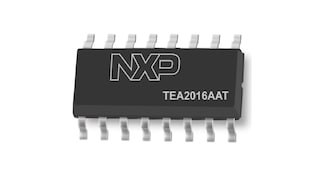

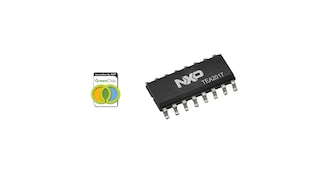

用于谐振电源的数字化LLC+PFC组合控制器

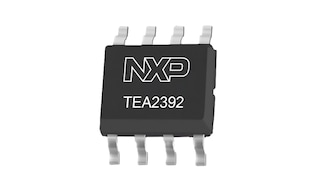

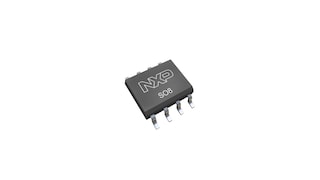

GreenChip双同步整流器(SR)控制器
PFC controller
PFC controller

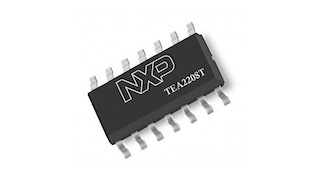

全波有源桥式整流器控制器
