GreenChip双同步整流器(SR)控制器
TEA1995T是新一代适用于开关电源的同步整流器(SR)控制器IC系列中的第一款产品，采用自适应栅极驱动器，可在任何负载下实现较高效率。
TEA1995T是一款专用于谐振转换器次级侧同步整流的控制器IC。该同步整流器控制器支持广泛的电源电压范围 (4.5-38V)，并配备了两个面向SR MOSFET的驱动器级，可对次级变压器绕组的输出进行整流。两个栅极驱动器级还拥有独立的感测输入，相互独立工作。
TEA1995T适用于谐振电源。在此类应用中，此SR控制器可以驱动两个外部同步整流器MOSFET，替代变压器次级绕组上的电压整流二极管。
TEA1995T采用SOI工艺制造，可用于所有需要高效率的电源，包括PC、适配器、电视和服务器的电源。此外，消费者可以在多输出反激式转换器中与位于低侧的SR MOSFET配合使用TEA1995T。
产品详情
特征
效率特性
- 自适应栅极驱动，可在任何负载下实现最高效率
- 空载运行时的电源电流低于200μA
应用特性
- 供电电压范围广(4.5 V～38 V)
- SO8封装LLC谐振的双同步整流
- 多输出反激式转换器的同步整流
- 逻辑电平SR MOSFET支持5V操作
- 差分输入检测每个SR MOSFET漏极和源极电压
控制特性
- 无最短接通时间的SR控制
- 自适应栅极驱动，可在导通结束时快速关断
- 有源栅极下拉支持欠压锁定(UVLO)
部件编号包含： TEA1995T.
相关产品
PFC控制器
购买/参数
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
设计资源
硬件
快速参考恩智浦
板类型.
5 硬件
-

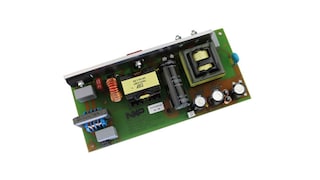

评估板和开发板240W计算电源
-

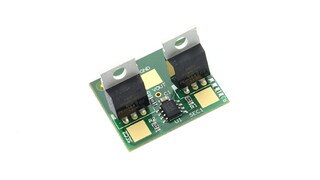

评估板和开发板TEA1995附加板
-
评估板和开发板240 W演示板
-
其他可用硬件. 查看我们的精选合作伙伴解决方案.
-

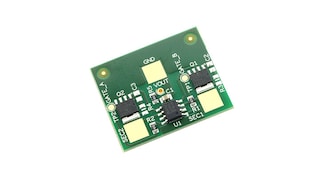

评估板和开发板TEA1995附加板
-
