有源桥式整流器控制器

TEA2209T 正常供应

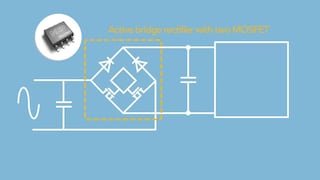

恩智浦有源桥式整流器控制器：TEA2206和TEA2209

点击播放视频

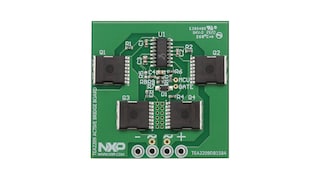

TEA2209T是新一代有源桥式整流器控制器产品，取代了传统二极管桥。

将TEA2209T与低电阻高压外部MOSFET配合使用，可显著提高功率转换器的效率，因为典型的整流二极管正向传导损耗已消除。在90V（AC）电源电压下，效率可提高约1.4%。

TEA2209T采用硅绝缘（SOI）工艺制成。

如需了解更多信息和样品供货情况，请联系当地的销售机构。

框图

TEA2209T的结构框图

TEA2209T Block Diagram
获取框图PDF

特性

效率特性

  • 消除了二极管整流器桥的正向传导损耗
  • IC功耗极低（2mW）

应用特性

  • 集成高压电平位移器
  • 直接驱动所有4个整流器MOSFET
  • 外部零件数量很少
  • 集成X电容放电功能（2mA）
  • 自供电
  • 全波驱动可改善总谐波失真（THD）
  • S016封装

控制特性

  • 禁用所有外部功率MOSFET的功能
  • 用于高边和低边驱动器的欠压锁定（UVLO）
  • 所有外部功率MOSFET的漏/源极过压保护
  • 所有外部功率MOSFET启动时的栅极下拉电流

产品长期供货计划

购买/参数

1 结果

包含 0 不推荐用于新设计

部件

展开描述

订购

计算机辅助设计模型

状态

封装类型

Xcap discharge integrated

Bridge Mosfet Control

Enable / Disable external Mosfets

TEA2209T
数据手册

正常供应

SO16

2

Low side & High side

Y
