TEA2226AT编程板和开发示例

TEA2226DK1009

滚动图片以放大

TEA2226AT是一种数字可配置LLC控制器，用于输出功率在90W至1000W范围内的高效谐振电源。

它通过使用低功率和突发模式，实现了在低负载下的高能效。它使用谐振电容电压作为控制参数，从而准确地获取有关输出功率的信息。

这些信息用于定义不同切换模式之间的转换点。

此外，该IC还集成了X电容放电功能，无需添加外部组件。

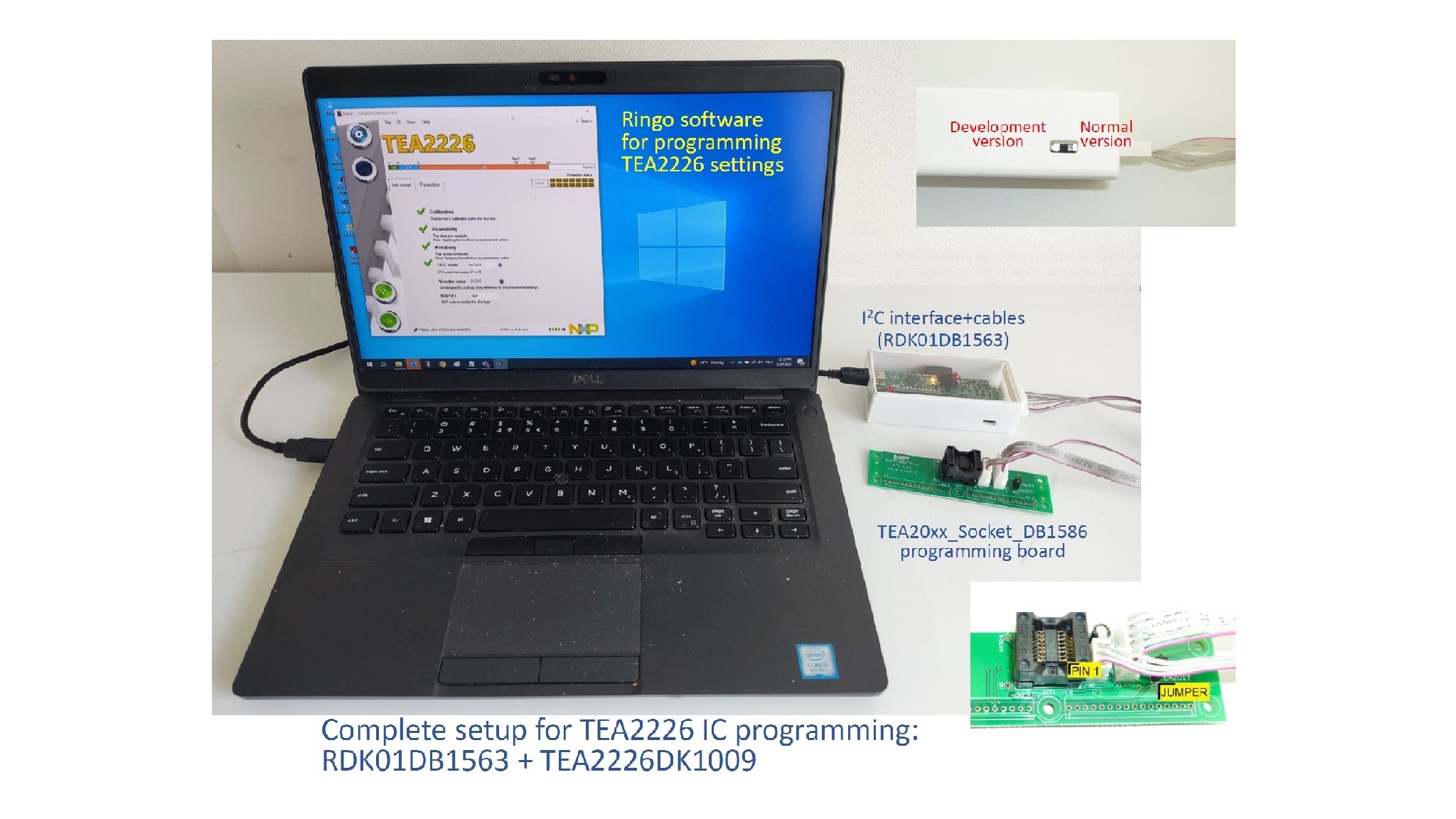

TEA2226DK1009套件包括开发样品和插座板。它们可以与单独提供的RDK01DB1563 I²C接口结合使用。

支持的器件

电源管理

AC-DC控制器

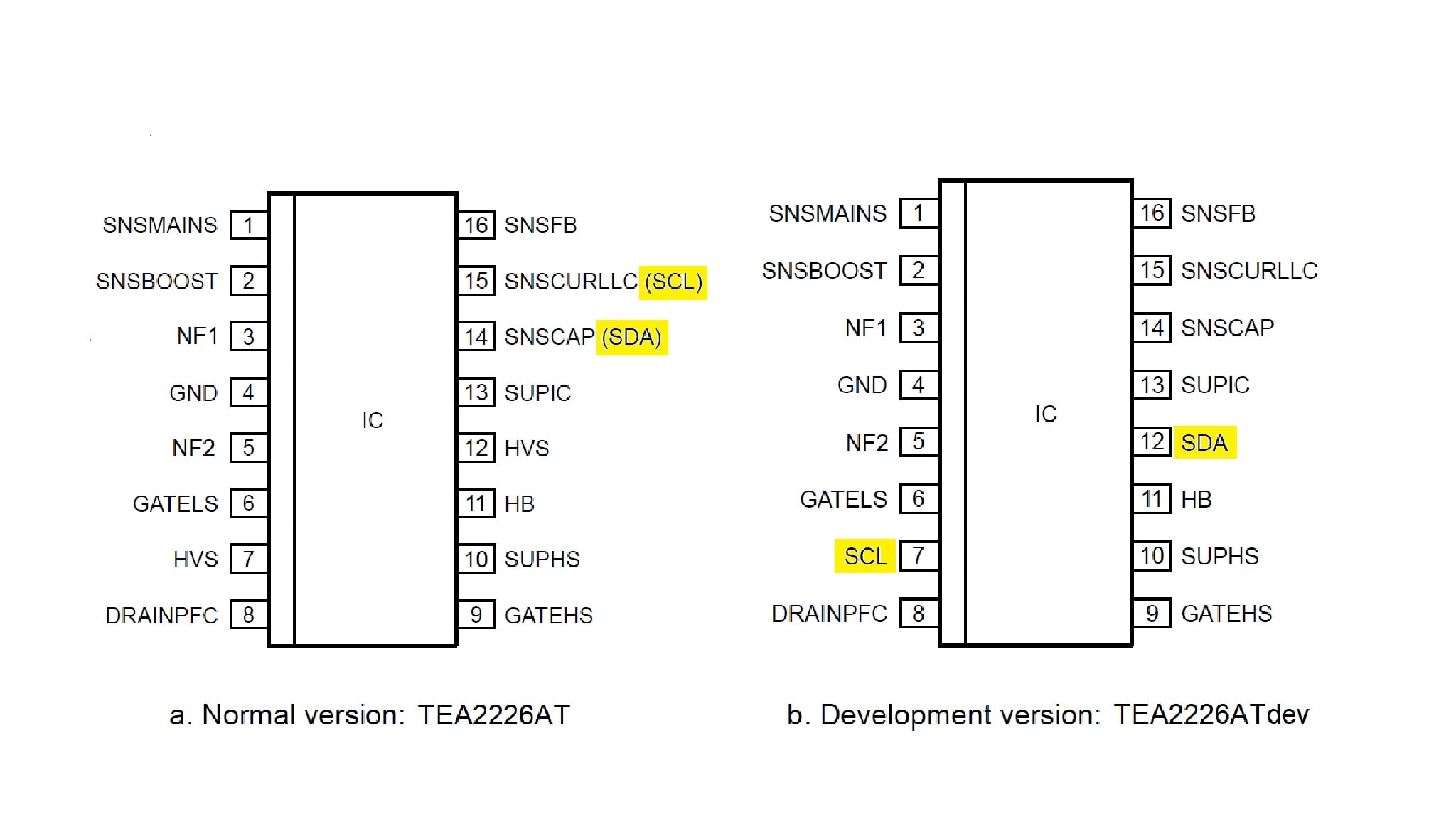

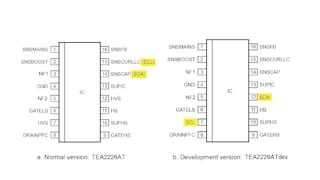

  • TEA2226: TEA2226AT数字可配置LLC控制器

特性

  • LLC控制器采用统一小尺寸SO16封装
  • 集成高压启动源
  • 集成驱动器和高压电平转换器(LS)
  • 高边驱动器直接由低边驱动器输出供电
  • 无需额外的外部组件就能进行集成的X电容放电
  • 电源的良好功能
  • 数字可配置

购买选项

TEA2226DK1009-Image

点击展开

  • TEA2226DK1009
    正常供应

  • TEA2226AT Programming Board and Development Samples.

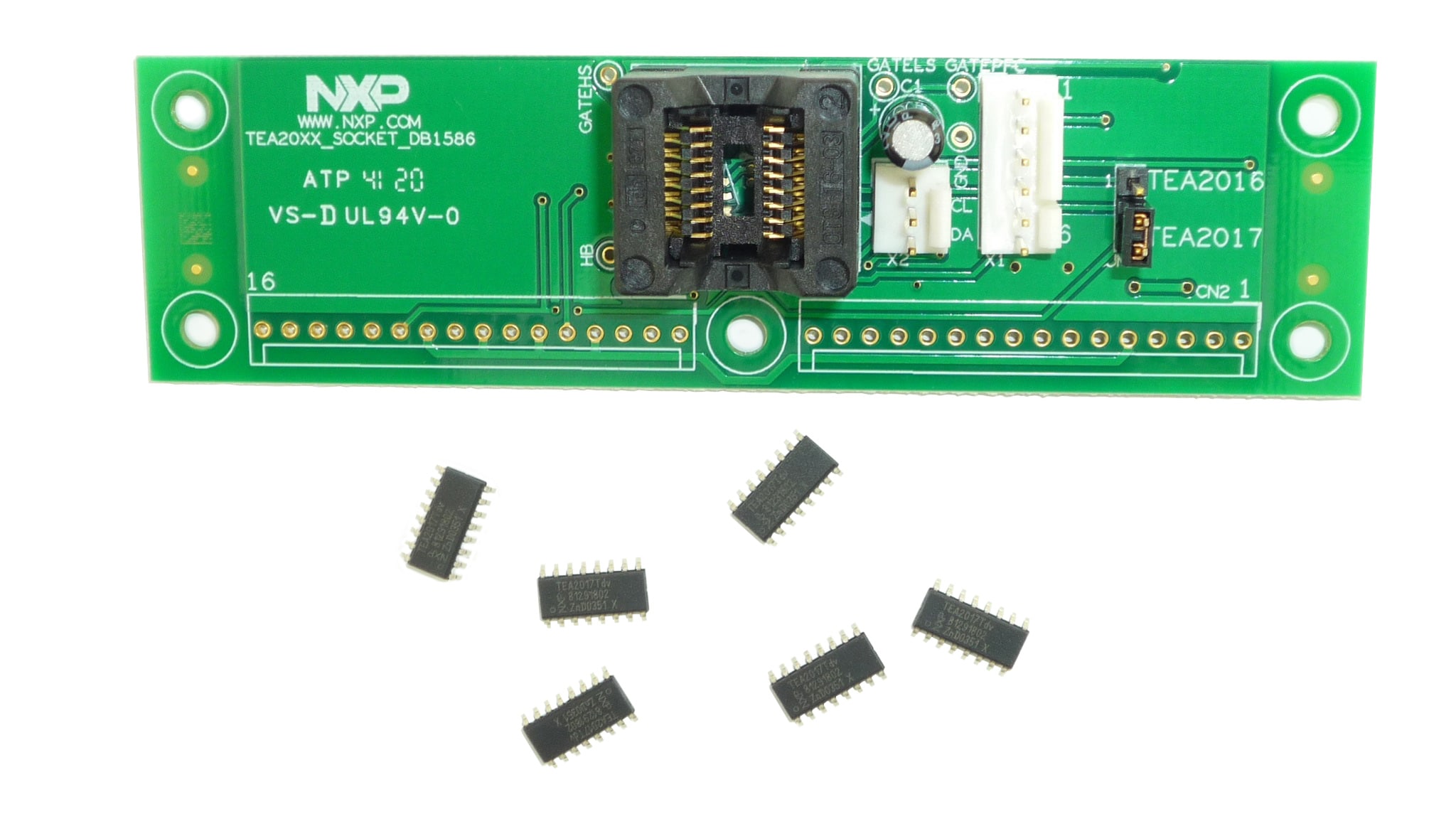

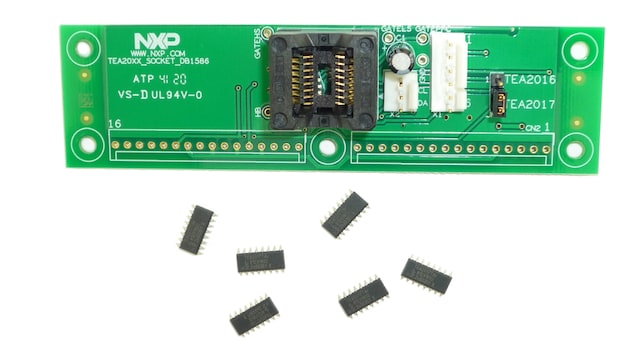

  • 套件包含：

    • TEA2226DK1009编程板
    • 20 IC的TEA2226AT开发套件
  • CNY 359.13
  • 数量为 1
    • 供货情况: 现货
    • 库存: 10
    • 配送: 正常情况下 1-2个工作日内发货
加入购物车
从分销商处购买
