全波有源桥式整流器控制器

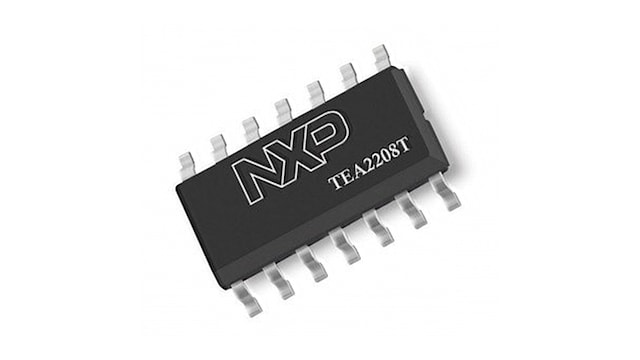

TEA2208T有源桥式整流器控制器IC，是恩智浦新一代有源桥式整流器的第一款产品，它取代了传统二极管桥式控制器。
这款有源桥式IC配有大电流轨对轨MOS输出驱动器，可将功耗和栅极电荷损耗降至最低2mW。

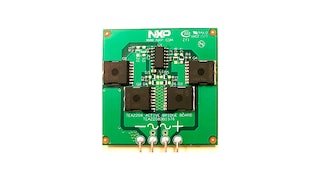

将TEA2208T与低电阻高压外部MOSFET配合使用，可显著提高功率转换器的效率，因为典型的整流二极管正向传导损耗已消除。
借助TEA2208T的功率MOSFET漏源极电压保护和最小电源电压功能，在90V (AC)电源电压下，效率可提高约1.4％。
作为全波整流器，TEA2208T能够驱动有源桥中的四个MOSFET，使其非常适合以升压型功率因数控制器为第一级的电源。对于第二级应用，TEA2208T可用作返驰控制器、谐振控制器、或应用于其他控制器拓扑。
此外，这种有源桥式整流器可用于所有高效电源，如适配器和PC电源。

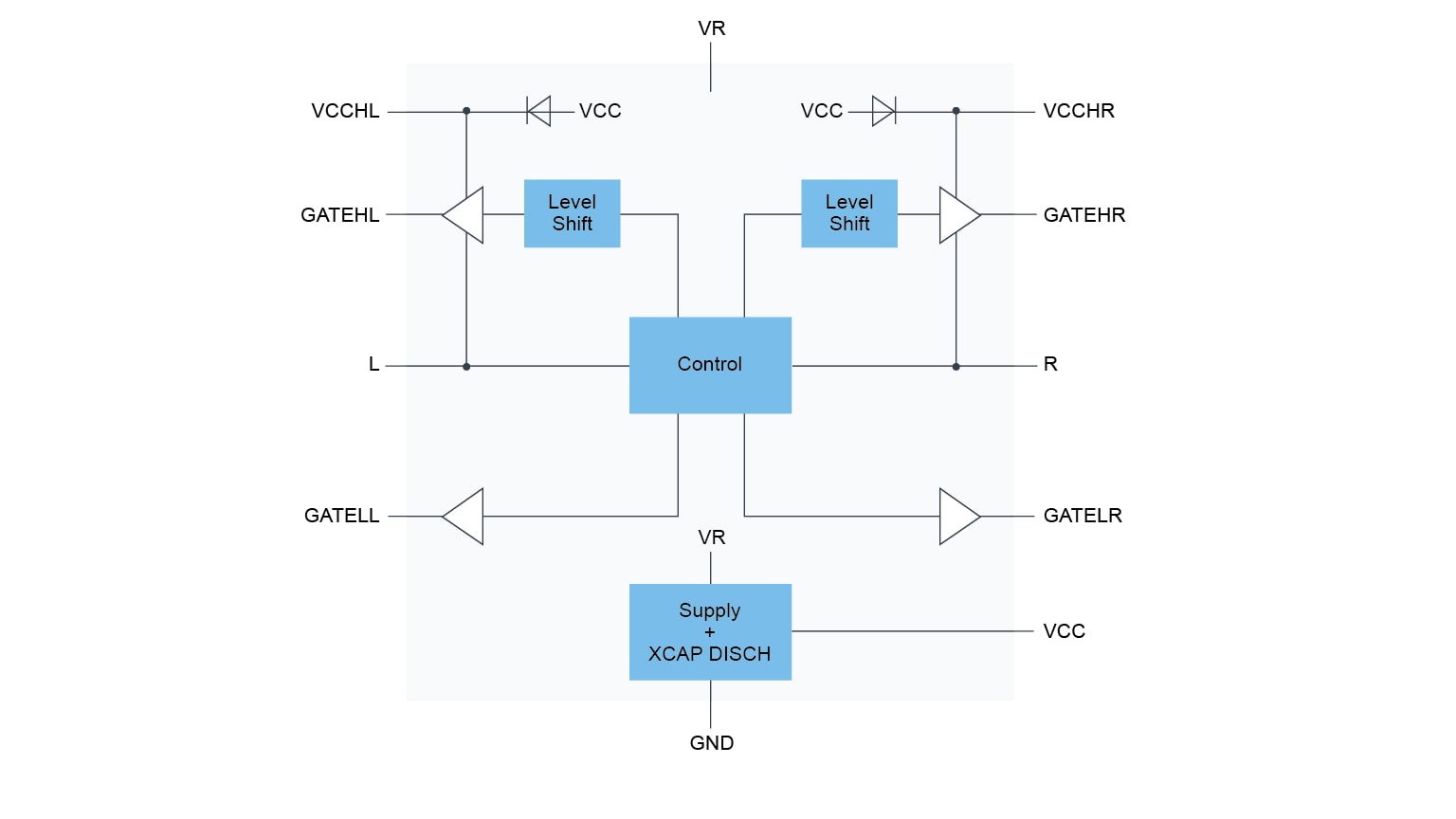

产品详情
特性
效率特性
- 消除了二极管整流器桥的正向传导损耗
- IC功耗极低（2mW）
应用特性
- 集成高压电平转换器
- 直接驱动所有4个整流器MOSFET
- 外部零件数量很少
- 集成X电容放电功能（2mA）
- 自供电
- 全波驱动可改善总谐波失真（THD）
- S014封装
控制特性
- 用于高边和低边驱动器的欠压锁定（UVLO）
- 所有外部功率MOSFET的漏/源极过压保护
- 所有外部功率MOSFET启动时的栅极下拉电流
产品长期供货计划
- 本产品包含在恩智浦产品长期供货计划中，自推出后至少保证10年供货
部件编号包含： TEA2208T.
