GreenChip开关电源控制IC
TEA1833LTS是一款用于返驰拓扑结构的低成本开关电源(SMPS)控制器芯片。TEA1833LTS以峰值电流与频率控制模式运行。已经实现的频率抖动功能可以降低电磁干扰(EMI)。内部集成斜率补偿用于连续传导模式(CCM)。
TEA1833LTS IC具有过功率保护功能(OPP)。控制器在有限的时间内可接受200%过功率状况。
可以使用最少数量的外部组件来实现电源欠压保护(上电/掉电)、输出过压保护(OVP)和过温保护(OTP)。
在低功耗电平下，初级峰值电流设置为最大峰值电流的22％降低开关频率以限制开关损耗。高输出功率的固定频率操作和低输出功率的频率降低相组合，在总负载范围内提供高效率。
TEA1833LTS需要最少数量的外部组件，更轻松地设计低成本、高效且可靠的电源。该器件尤其适合中等功率应用。

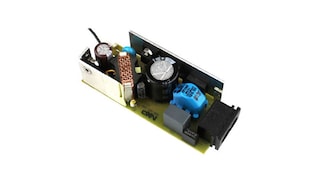

产品详情
特征
- SMPS控制器IC，可实现低成本应用
- 宽电压范围输入：10.5 V - 36 V
- VCC引脚上的集成过压保护(OVP)
- 通过ISENSE引脚的精确过压保护(OVP)
- 专用突发模式，支持较低的VCC电容值
- 启动和重启时的电流极低(典型值11 μA)
- 正常工作时电源电流低(空载典型值0.58 mA)
- 自适应内部过功率超时
- 过功率保护，包括高/低线路补偿
- 固定开关频率，带频率抖动以减小电磁干扰(EMI)
- 降频时保持固定的最小峰值电流，维持低输出功率下的高效率
- 通过增加频率和峰值电流，峰值功率可高达200％
- 针对连续导通模式提供斜率补偿
- 在高电源时限制开关频率，以降低最大漏极电压
- 集成软启动
- 驱动300 mA拉电流，750 mA灌电流容量
- 最大占空比设为90 %
- 市电电源欠压保护(上电/掉电)
- 输出短路保护(OSCP)，避免变压器饱和
- 外置过温保护(OTP)
- IC过温保护
- 最大占空比保护和上电/掉电保护会导致重启，所有其他保护都会被锁定
目标应用
- 要求采用高效且高性价比电源解决方案的所有应用TEA1833LTS尤其适合中等功率应用。
部件编号包含： TEA1833LTS.
