GreenChip SMPS初级侧控制IC，带有QR/DCM操作
TEA19361T是用于开关电源的GreenChip系列控制器IC的成员。它旨在独立使用或与USB PD或智能充电控制器(如TEA190x系列)在次级端使用返驰拓扑。内置绿色节能特性可使系统在各种功率下高效运行。
TEA19361T与多种输出电压应用兼容，在恒压(CV)模式下提供5 V至20 V的宽输出电压范围。当它与TEA190x系列等次级端控制器IC一起使用时，支持低至3 V输出电压的恒定电流(CC)模式。
在高功率水平，返驰转换器以准谐振(QR)模式运行。在较低功率水平，控制器在非连续导通模式(DCM)运行中切换到降频(FR)。峰值电流被限制在最小电平。谷底开关用于所有工作模式。
在非常低的功率水平，控制器使用突发模式来调节输出功率。特殊光耦合器电流降低调节的集成，将所有模式的平均光耦合器电流降至最低水平。这种降低确保实现低功耗、高效率和卓越的空载功率性能。由于该模式的开关频率从不小于fsw(min)，并且突发重复率可调节为低值，因此可最大程度降低人耳可识别的噪声。在突发工作模式的非切换相位时，内部IC电源电流会降至最小值，以进一步优化效率。
TEA19361T包括一系列安全重启保护。这些保护之一是精确的过功率保护(OPP)。如果输出短路，系统停止切换和重新启动。然后将输出功率限制到较低水平。
TEA19361T采用高压硅绝缘体(SOI)工艺来制造。SOI工艺结合了低压工艺(精度、高速保护、功能和控制)的优点。然而，它还保持高压能力(高电压启动，低待机功耗和输入端的上电/掉电感测)。

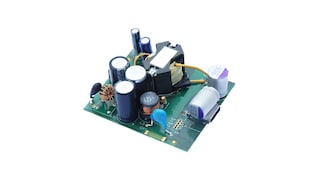

TEA19361T采用最少数量的外部组件，实现低成本、高效且可靠的电源，满足高达75 W的功率要求。
产品详情
特征
- SMPS控制器IC支持智能充电应用和多输出电压应用
- 宽输出范围(CV模式为5 V至20 V，CC模式为3 V至20 V，直接充电模式为3 V至6 V)
- 采用小型SO10封装
- 适用于需要低共模噪声(CMN)失真的移动充电器应用(符合IEC EN62684规范)
- 自适应双电源，在整个输出电压范围内实现最高效率
- 集成高压启动源
- 启动时具有连续VCC调节能力，并通过高压脚提供保护，允许采用最小的VCC电容值
- 减少的光电流实现低空载功率(5 V输出时为20 mW)
- 从0到满载的快速瞬态响应
- 在所有工作模式下最小的人耳可识别噪声和输出电压纹波
- 集成的软启动
- 正常工作时电源电流低(空载时0.6 mA)
- 打嗝模式下在非开关阶段的电源电流低(0.2 mA)
- 谷底开关可以最大限度减小开关损耗
- 降频时保持固定的最小峰值电流，维持低输出功率下的高效率
- 过功率保护(OPP)补偿的市电电压
- 过温保护(OTP)
- 集成过功率超时功能
- 用于系统故障条件的集成重启计时器
- 通过消磁检测确保连续保护模式
- 精确的过压保护(OVP)
- 通用的安全重启保护输入；用于系统过温保护(OTP)
- 驱动器最长时间的保护
- 上电/掉电保护
- 智能手机和媒体平板电脑的电池充电器
- 带触摸板显示屏的移动设备的电池充电器
