LLC谐振转换器设计工具

滚动图片以放大

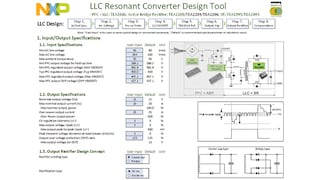

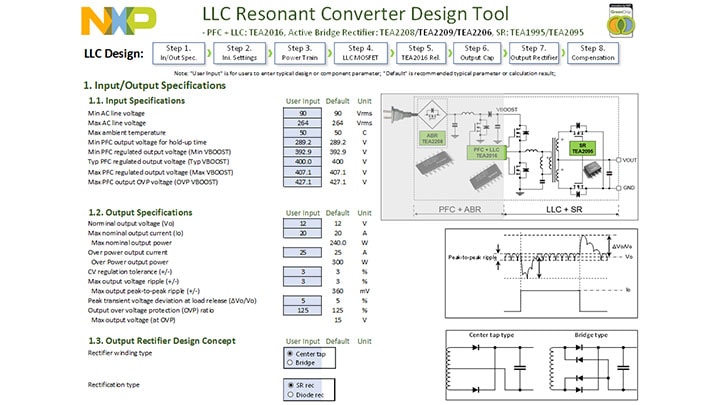

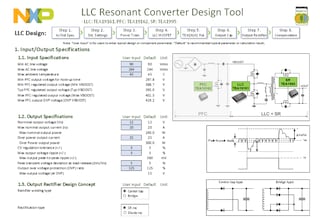

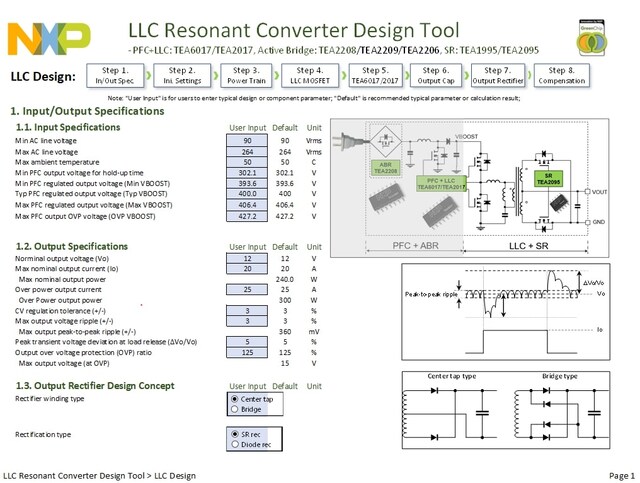

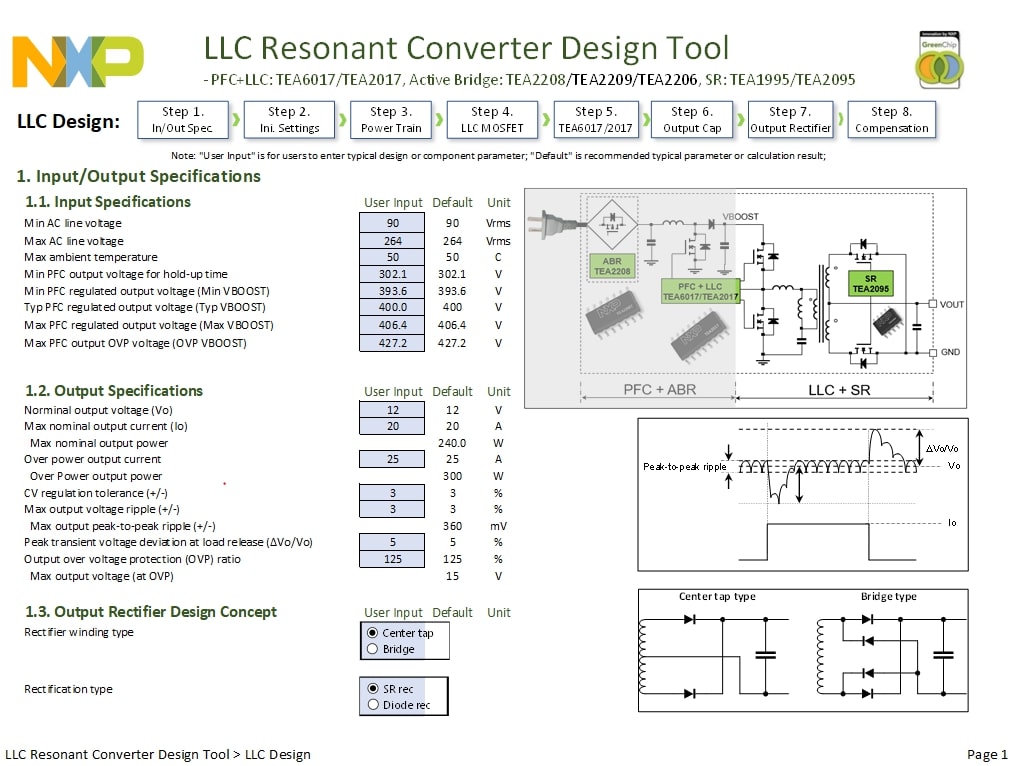

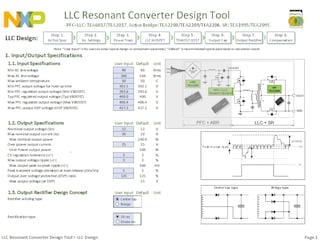

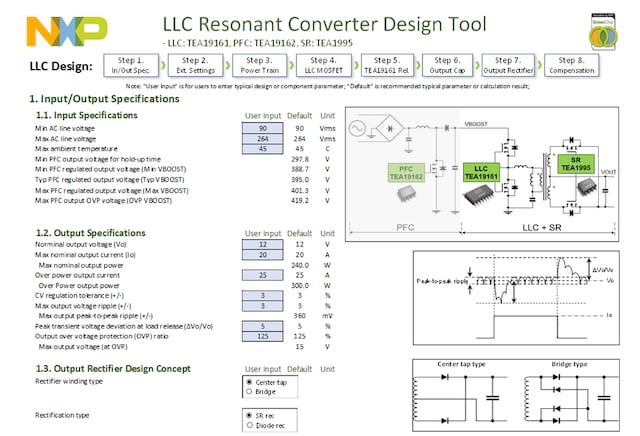

完成和优化近量产谐振转换器设计可能很棘手、乏味甚至具有挑战性。设计工具主要聚焦主动解决常见问题/关注点，例如每个设备在极端情况下的抗压力、设备容限/分布对性能的影响以及设计优化。

因此，我们可以减少设计迭代次数，减少试错工作量，缩短开发时间。设计工具是用Excel编写的，可下载。

软件详情

特性

主要特性

详细的分步顺序流程有助于工程师轻松地遵循和完成设计
主动评估设备在最坏和极端情况下的抗压力和散热
主动评估设备容限/分布对系统性能的影响
微调旋钮和操作指南可帮助工程师优化设计
使用整个系统的原理图、BOM和磁性构建表完成纸质设计
将基于FHA的LLC设计与可下载的Simplis模拟模型相结合，可以有效地节省迭代周期

支持的器件

TEA6017AT: 数字可配置LLC和多模PFC控制器

TEA2017: 数字可配置LLC和多模PFC控制器

TEA2016: 用于谐振电源的数字化LLC+PFC组合控制器

TEA19161T: 谐振电源控制IC

TEA19162T: PFC控制器

TEA19162HT: PFC controller

TEA2226: TEA2226AT数字可配置LLC控制器

TEA2376: TEA2376xT, 数字可配置交错式PFC控制器

版本信息

LLC版本	版本和文档	软件	支持的平台
TEA1916 LLC谐振转换器设计工具发布日期： 2020年5月	GreenChip双同步整流器控制器 TEA19162T/3 PFC控制器 TEA19162HT/2 PFC控制器用于高效谐振电源的数字控制器	LLC谐振转换器设计工具 TEA19161 Simplis模型(仅适用于HP模式) TEA19161 Simplis模型(采用任何工作模式) TEA19161 Simplis模型(适用于AC分析) TEA19162 Simplis模型	带集成PFC的AC-DC控制器 TEA19161T：谐振电源控制IC TEA19162T：PFC控制器 TEA19162HT：PFC控制器次级端控制器 TEA1995T：GreenChip双同步整流器(SR)控制器 TEA2095：GreenChip双LLC SR开关控制器
TEA2016 LLC谐振转换器设计工具发布日期： 2021年3月	GreenChip双同步整流器控制器TEA1995T数据手册 GreenChip双同步整流器控制器TEA2095TE数据手册有源桥式整流器控制器TEA2208T数据手册 GreenChip双同步整流器控制器 TEA2095T数据手册用于高效谐振电源的数字控制器有源桥式整流器控制器TEA2206T数据手册有源桥式整流器控制器TEA2209T数据手册	TEA2016 LLC谐振转换器设计工具	带集成PFC的AC-DC控制器 TEA2016AAT：用于谐振电源的数字化LLC+PFC组合控制器次级端控制器 TEA1995T：GreenChip双同步整流器(SR)控制器 TEA2095：GreenChip双LLC SR开关控制器 AC-DC控制器 TEA2209T：有源桥式整流器控制器 TEA2208T：全波有源桥式整流器控制器 TEA2206T：有源桥式整流器控制器
TEA6017/TEA2017 LLC谐振转换器设计工具发布日期： 2021年8月	GreenChip双同步整流器控制器TEA1995T数据手册 GreenChip双同步整流器控制器TEA2095TE数据手册有源桥式整流器控制器TEA2208T数据手册 GreenChip双同步整流器控制器 TEA2095T数据手册 TEA2017AAT/2：数字可配置LLC和多模PFC控制器有源桥式整流器控制器TEA2206T数据手册有源桥式整流器控制器TEA2209T数据手册数字可配置LLC和多模PFC控制器TEA6017AT数据手册	TEA6017/TEA2017 LLC谐振转换器设计工具	带集成PFC的AC-DC控制器 TEA6017AT: 数字可配置LLC和多模PFC控制器 TEA2017AAT/2：数字可配置LLC和多模PFC控制器次级端控制器 TEA1995T：GreenChip双同步整流器(SR)控制器 TEA2095：GreenChip双LLC SR开关控制器 AC-DC控制器 TEA2209T：有源桥式整流器控制器 TEA2208T：全波有源桥式整流器控制器 TEA2206T：有源桥式整流器控制器
TEA2226 LLC谐振转换器设计工具发布日期： 2025年3月	TEA2226AT数字可配置LLC控制器 GreenChip双同步整流器控制器TEA1995T数据手册 GreenChip双同步整流器控制器TEA2095TE数据手册 GreenChip双同步整流器控制器 TEA2095T数据手册 GreenChip双同步整流器控制器TEA2096T数据手册	TEA2226 LLC谐振转换器设计工具	带集成PFC的AC-DC控制器 TEA2226AT数字可配置LLC控制器次级端控制器 TEA1995T：GreenChip双同步整流器(SR)控制器 TEA2095：GreenChip双LLC SR开关控制器 TEA2096：双同步整流器控制器
TEA2376交错式PFC设计工具发布日期： 2024年1月	TEA2376AT，数字可配置交错式PFC控制器数据手册 TEA2376BT，数字可配置交错式PFC控制器数据手册 TEA2376DT，数字可配置交错式PFC控制器数据手册	TEA2376两相交错式PFC设计工具	带集成PFC的AC-DC控制器 TEA2376xT，数字可配置交错式PFC控制器

下载

快速参考恩智浦软件类型.

1-5 / 10 下载
