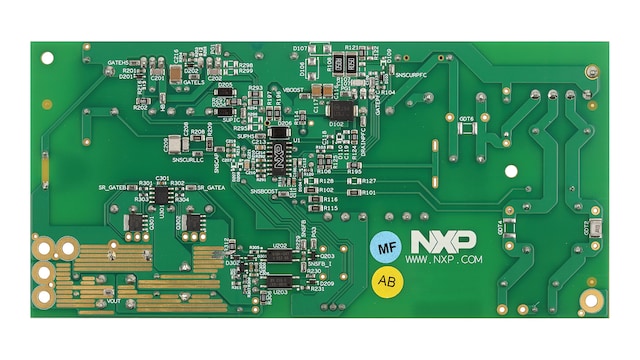

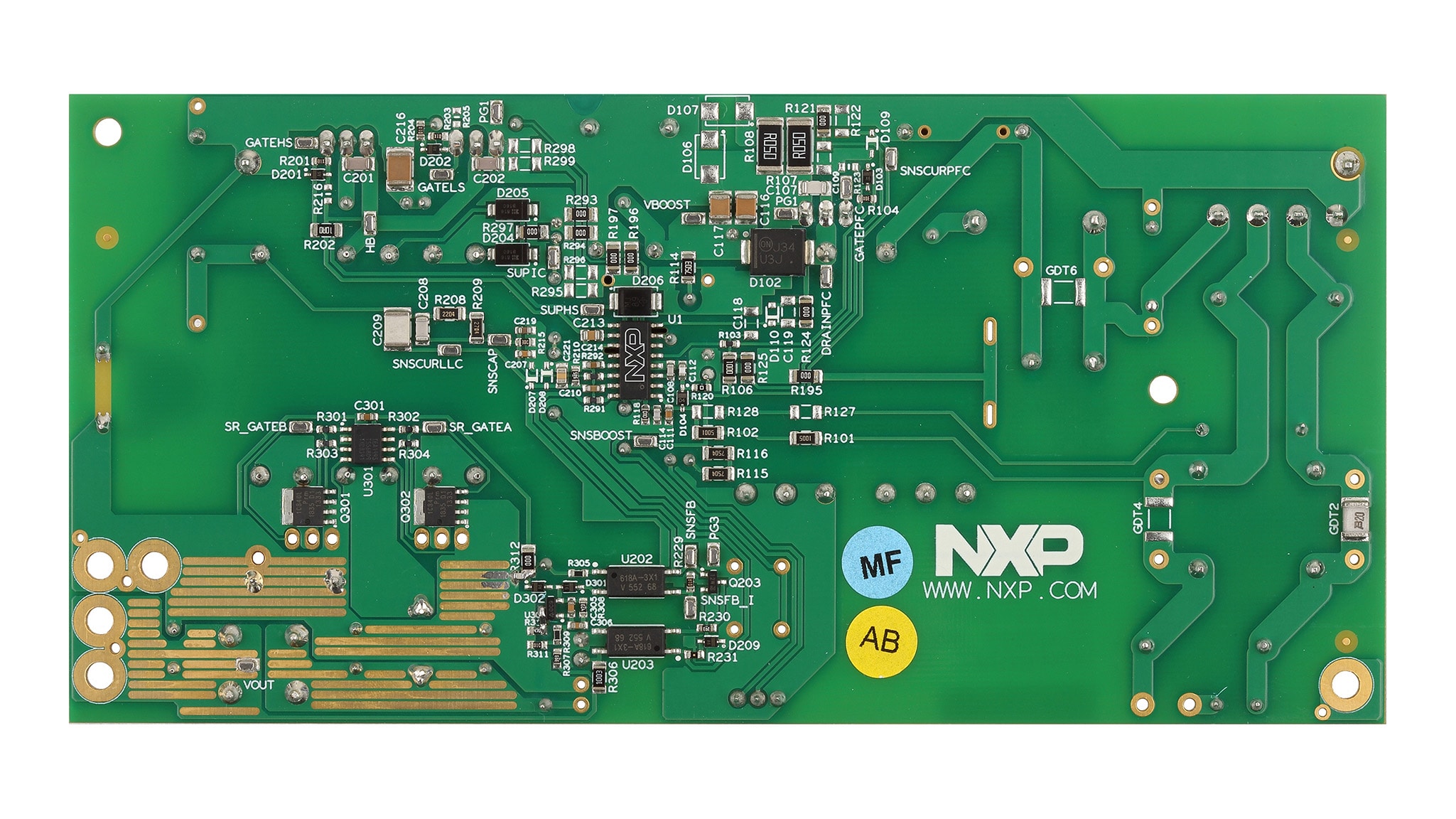

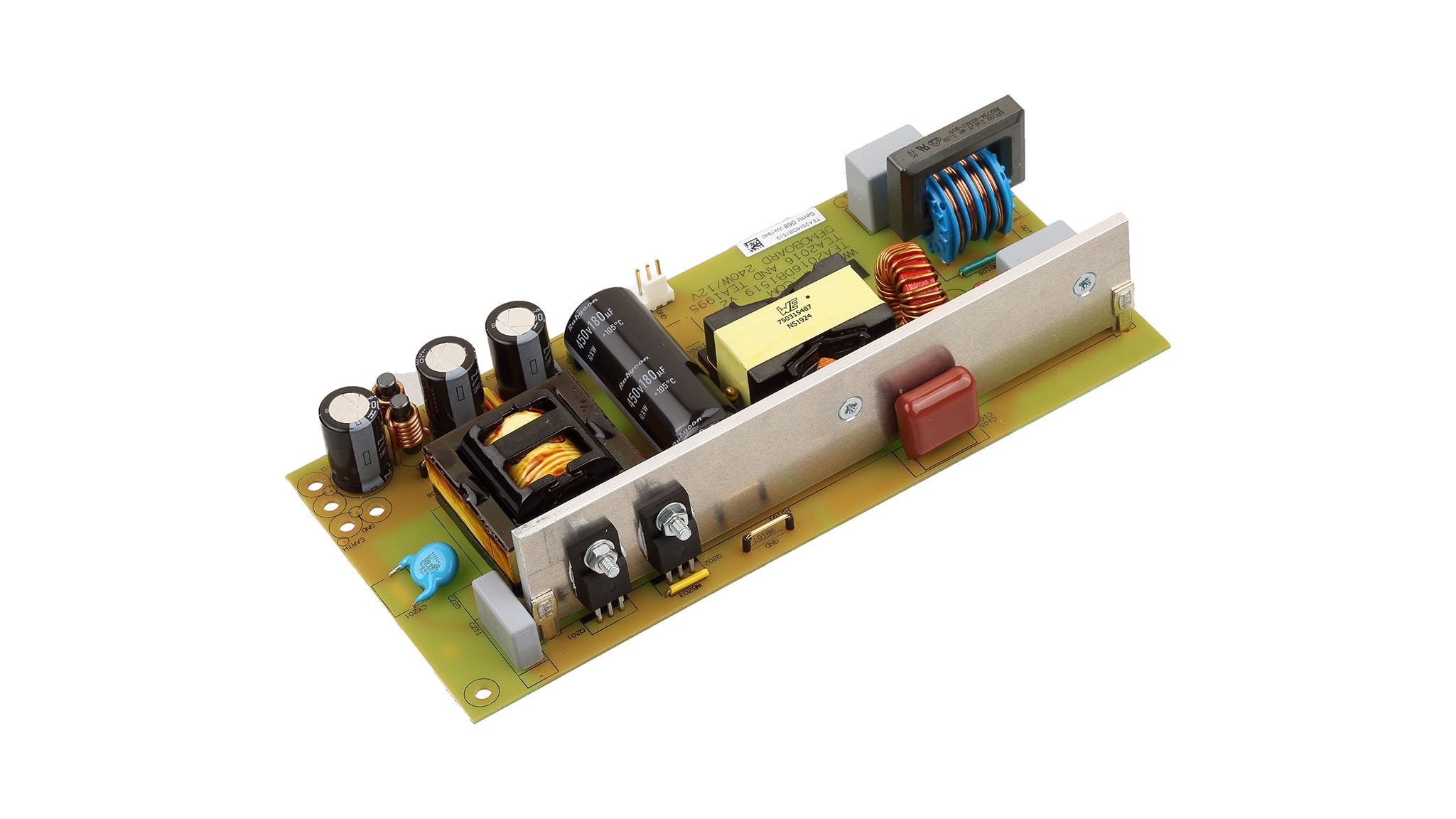

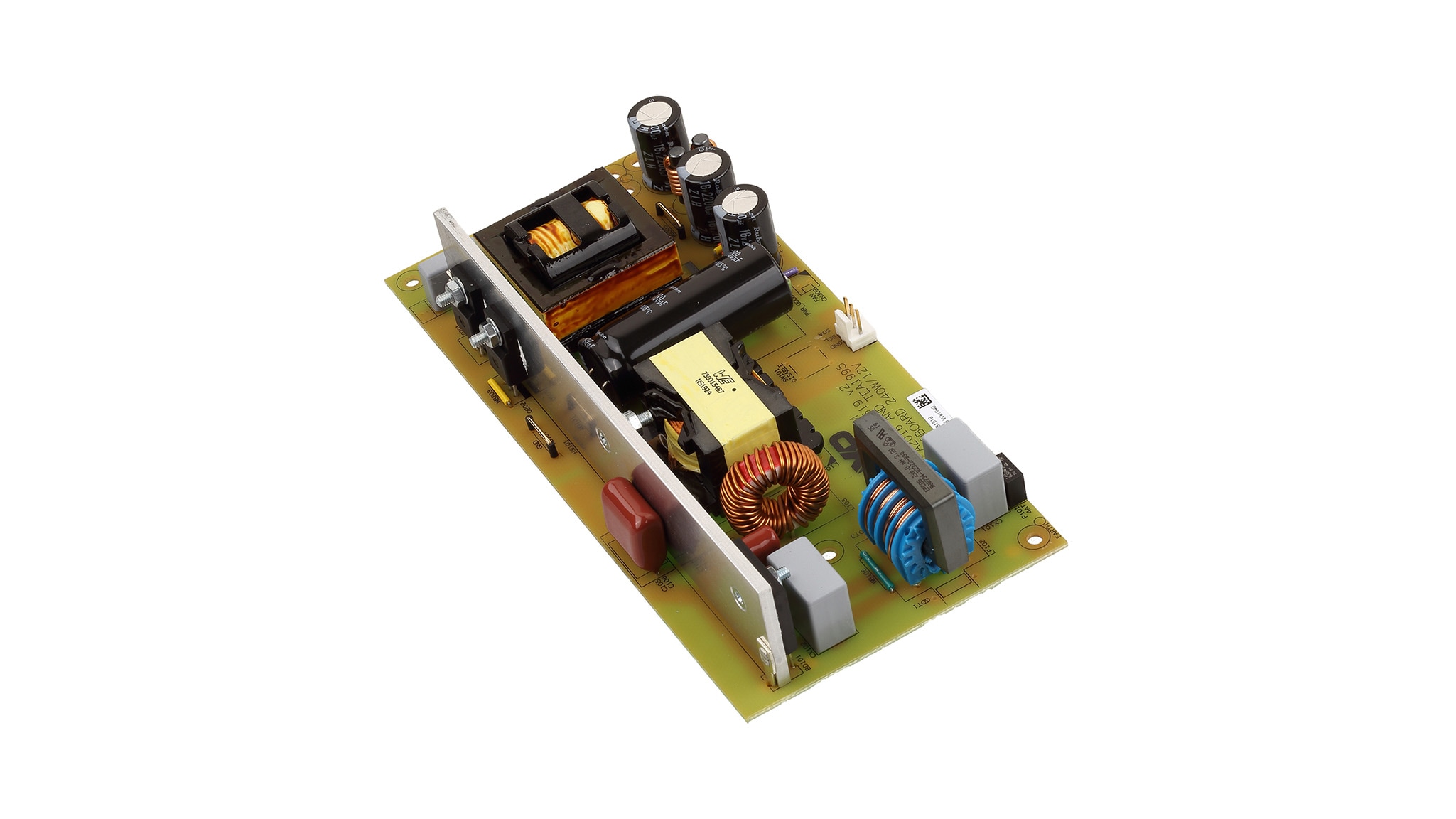

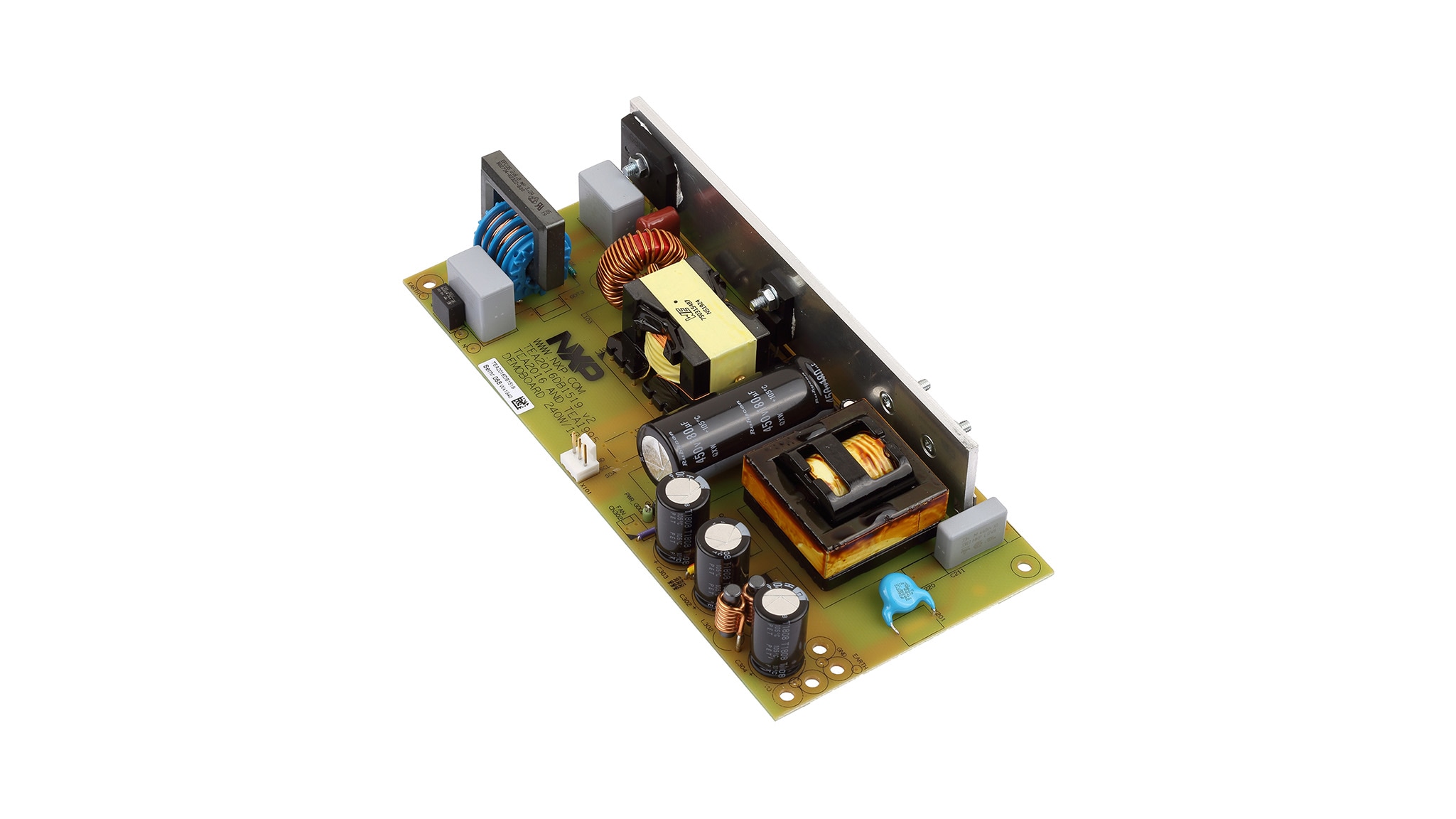

240 W演示板

TEA2016DB1519

滚动图片以放大

TEA2016是一款数字化可配置LLC和PFC组合控制器，用于高效谐振电源。它包括LLC和PFC控制器功能。TEA2016AAT采用小型窄条SO16封装。在电源开发过程中，LLC和PFC控制器的多种操作和保护设置都可以通过向设备加载新设置来进行调整，以满足特定的应用要求。

产品详情

支持的器件

电源管理

带集成PFC的AC-DC控制器

  • TEA2016: 用于谐振电源的数字化LLC+PFC组合控制器

次级侧控制器

  • TEA1995T: GreenChip双同步整流器(SR)控制器

特性

显著特性

  • 采用小型SO16封装的LLC和PFC控制器的完整功能
  • 集成高压启动源
  • 集成驱动器和高压电平转换器 (LS)
  • 高边驱动器直接由高边驱动器输出提供（专利号：82059363US01）
  • 精确的升压稳压
  • 无需额外的外部组件就能进行集成的X电容放电
  • 功能强大
  • 可以轻松配置多个参数

环保特性

  • 波谷/零电压切换实现最小开关损耗
  • 从低负载转换到高负载的效率非常高
  • 符合最新的节能标准和指令（能源之星、EuP）
  • 卓越的空载输入功率(对于TEA2016AAT/TEA1995T组合，其功率<75 mW)

保护特性

  • 可独立配置的级别和定时器
  • 可以将所有保护独立设置为闩锁、安全重启或在多次尝试重启后锁定（专利82096505US01）
  • 电源欠压保护(UVP)
  • 过功率保护 (OPP)
  • 内部和外部过热保护 (OTP)
  • 电容模式调节(CMR)
  • 精确的过压保护(OVP)
  • 过流保护(OCP)
  • 浪涌电流保护（ICP）
  • 上电/掉电保护
  • 禁用输入

购买选项

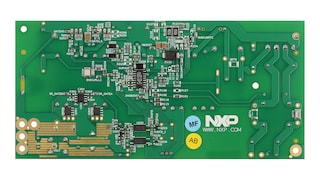

TEA2016DB1519-Image

点击展开

  • TEA2016DB1519
    正常供应

  • 240 W Demo Board.

  • 套件包含

    • TEA2016DB1519v2 240 W 12 V 20 A演示板
  • CNY 2,601.86
  • 数量为 1
    • 供货情况: 现货
    • 库存: 5
    • 配送: 正常情况下 1-2个工作日内发货
加入购物车
从分销商处购买

文档

快速参考恩智浦 文档类别.

筛选条件

1-5 / 10 文件

展开

Related Hardware

快速参考恩智浦 板类型.
筛选条件

1 硬件产品

软件

快速参考恩智浦 软件类型.

筛选条件

5 软件文件

  • 应用示范软件

    LLC谐振转换器设计工具

    下载选项
  • BSP及设备驱动

    Ringo v135 TEA2016ATT x86 for 32-Bit Windows OS

    ZIP版本 1Jan 17, 2020 19:06:00358000 KBRINGO-V135-TEA2016AAT-X86
    请登录
    下载
  • BSP及设备驱动

    Ringo v141 TEA2016ATT x86 for 32-Bit Windows OS

    ZIP版本 1Apr 29, 2022 11:03:00350000 KBRINGO-V141-TEA2016AAT-X86
    请登录
    下载
  • BSP及设备驱动

    Ringo v135 TEA2016ATT x64 for 64-Bit Windows OS

    ZIP版本 1Jan 17, 2020 19:01:00360000 KBRINGO-V135-TEA2016AAT-X64
    请登录
    下载
  • BSP及设备驱动

    Ringo v141 TEA2016ATT x64 for 64-Bit Windows OS

    ZIP版本 1Apr 29, 2022 11:24:00350000 KBRINGO-V141-TEA2016AAT-X64
    请登录
    下载

注意: 推荐在电脑端下载软件，体验更佳。
