PFC + LLC谐振电源开发套件

RDK01DB1562

滚动图片以放大

The TEA2016 is a digital configurable LLC and PFC combo controller for high-efficiency resonant power supplies. 它包括LLC和PFC控制器功能。TEA2016AAT采用小型窄条SO16封装。在电源开发过程中，LLC和PFC控制器的多种操作和保护设置都可以通过向设备加载新设置来进行调整，以满足特定的应用要求。

产品详情

支持的器件

电源管理

带集成PFC的AC-DC控制器

  • TEA2016: 用于谐振电源的数字化LLC+PFC组合控制器

次级侧控制器

  • TEA1995T: GreenChip双同步整流器(SR)控制器

特性

显著特性

  • 采用小型SO16封装的LLC和PFC控制器的完整功能
  • 集成高压启动源
  • 集成驱动器和高压电平转换器 (LS)
  • 高边驱动器直接由高边驱动器输出提供（专利号：82059363US01）
  • 精确的升压稳压
  • 无需额外的外部组件就能进行集成的X电容放电
  • 电源的良好功能
  • 可以轻松配置几个参数

绿色环保特性

  • 波谷/零电压切换实现最小开关损耗
  • 从低负载转换到高负载的非常高效
  • 符合最新的节能标准和指令（能源之星、EuP）
  • 卓越的空载输入功率(对于TEA2016AAT/TEA1995T组合，其功率<75 mW)

保护特性

  • 可独立配置的级别和计时器
  • 可以将所有保护独立设置为闩锁、安全重启或在多次尝试重启后锁定（专利82096505US01）
  • 电源欠压保护(UVP)
  • 过功率保护 (OPP)
  • 内部和外部过热保护 (OTP)
  • 电容模式调节(CMR)
  • 精确的过压保护(OVP)
  • 过流保护(OCP)
  • 浪涌电流保护（ICP）
  • 上电/掉电保护
  • 禁用输入

购买选项

RDK01DB1562-Image

点击展开

  • RDK01DB1562
    正常供应

  • PFC + LLC Resonant Power Supply Development Kit.

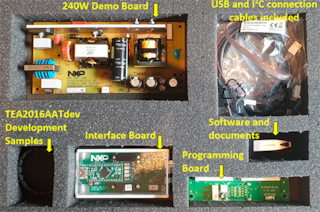

  • 套件包含：

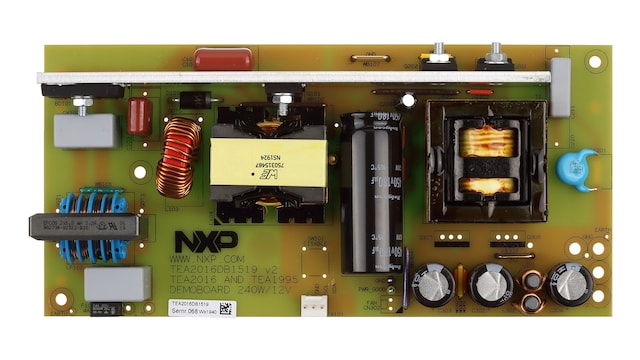

    • TEA2016DB1519v2 240 W 12 V 20 A演示板
    • TEA2016DB1514v2 USB-I2C接口板

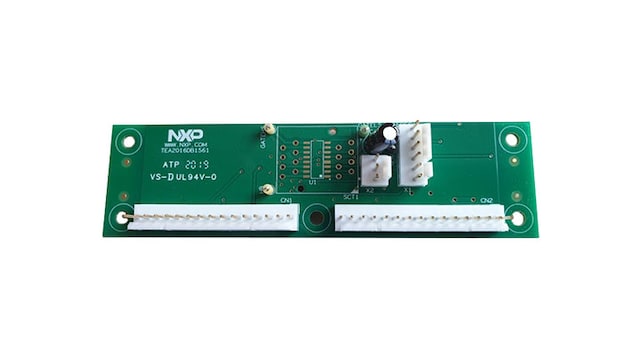

    • TEA2016DB1561或TEA20xx_socket_DB1586编程板
    • TEA2016AATdev IC样品
    • USB、3引脚和6引脚的连接电缆
    • 带Ringo软件和文档的USB记忆棒
  • CNY 3,584.07
  • 数量为 1
    • 供货情况: 现货
    • 库存: 5
    • 配送: 正常情况下 1-2个工作日内发货
