数字可配置LLC和多模PFC控制器

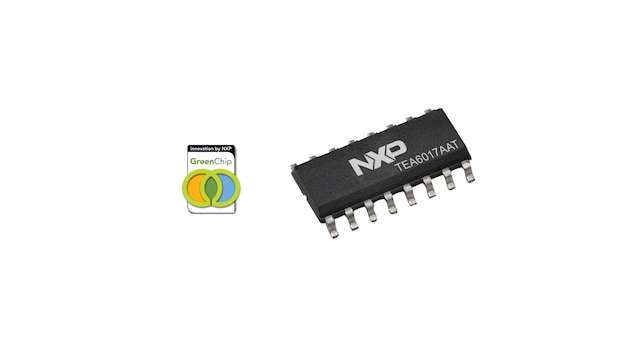

TEA6017AT是一款数字化可配置LLC和PFC组合控制器，用于高效谐振电源。它包括LLC和PFC控制器功能。PFC经配置可在DCM/QR、CCM固定频率或支持所有操作模式的多模式下运行，优化PFC效率。TEA6017AT能够构建一个完整的谐振电源，电源设计简便，组件数量少。TEA6017AT采用小型窄条SO16封装。
TEA6017AT数字架构基于高速可配置硬件状态机，确保可靠性、实时性。在电源开发过程中，LLC和PFC控制器的多种操作和保护设置都可以通过向设备加载新设置来进行调整，以满足特定的应用要求。专有TEA6017AT配置内容未经授权无法复制，配置安全得以保证。
与传统的谐振拓扑相比，TEA6017AT由于采用LLC低功耗模式，在低负载时表现出非常高的效率。此模式在连续切换（也称为大功率模式）和突发模式之间的功率区域内运行。
TEA6017AT完全符合恩智浦的工业应用配置文件。
产品详情
功能
显著特性
- 采用小型SO16封装的LLC和PFC控制器的完整功能
- 集成高压启动源
- 集成驱动器和高压电平转换器(LS)
- 高边驱动器直接由高边驱动器输出供电
- 精确的升压稳压
- PFC可配置为以下模式运行：
- DCM/QR
- DCM/QR/CCM（也称为混合模式操作）
- CCM固定频率
- 无需额外的外部组件就能进行集成的X电容放电
- 电源的良好功能
- 优化EMI性能的PFC抖动
- 优良的功率因数(PF)和总谐波失真(THD)，因为PFC电流补偿了输入滤波器电流
- 在评估期间可以使用图形用户界面(GUI) 轻松配置多个参数，例如：
- 所有工作模式下的工作频率均在音频范围以外
- 突发模式采用软启动和软停止，降低可听噪声
- 各工作模式（高功率模式/低功率模式/突发模式）之间精确切换电平
- 启用/禁用低功耗模式
环保特性
- 波谷/零电压切换实现最小开关损耗
- 从低负载转换到高负载的效率非常高
- 符合最新的节能标准和指令（能源之星、EuP）
- 卓越的空载输入功率（对于TEA2017AAT/TEA2095T组合，其功率<75mW）
保护特性
- 可独立配置的电平和定时器
- 可以将所有保护独立设置为闭锁、安全重启或在多次尝试重启后闭锁
- 电源欠压保护(UVP)
- 过功率保护(OPP)
- 内部和外部过热保护(OTP)
- 电容模式调节(CMR)
- 精确的过压保护(OVP)
- 过流保护(OCP)
- 浪涌电流保护(ICP)
- 上电/掉电保护
- 禁用输入
恩智浦GreenChip
- 此产品是恩智浦GreenChip产品组合的一部分 ，此计划针对移动和计算应用的能效进行了优化，专注于高功率密度、功能安全和可靠性。
产品长期供货计划
- 本产品包含在恩智浦产品长期供货计划中，自推出后至少保证10年供货
部件编号包含： TEA6017AT.
