TEA2376DB1602 300W PFC演示板

TEA2376DB1602

滚动图片以放大

TEA2376是一款数字化可配置两相交错式PFC控制器，适用于高效电源，提供SO14和SO10封装。PFC采用非连续导通模式或准谐振模式，通过谷值切换来优化效率。

TEA2376适用于电视、计算、服务器和工业电源。为了在低负载运行时实现良好的能效，该产品还包括切相和突发模式运行功能。TEA2376支持高功率因数和低THD，并包含许多可以通过GUI独立配置的保护。

TEA2376易于设计、高效可靠、外部元件数量少、交错式PFC功率高达1000W。

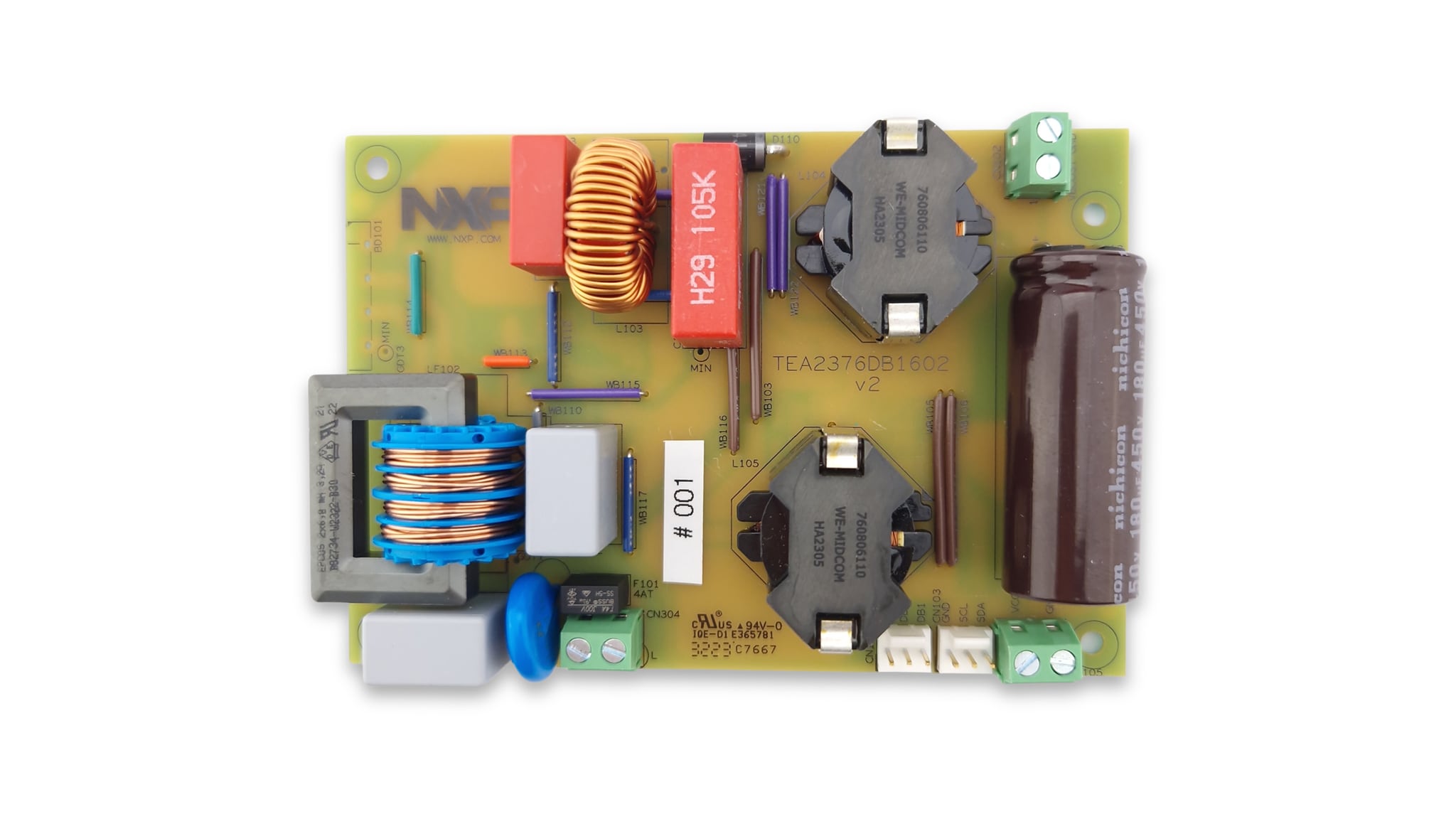

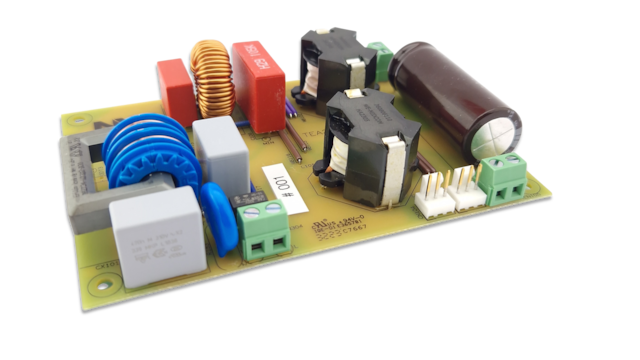

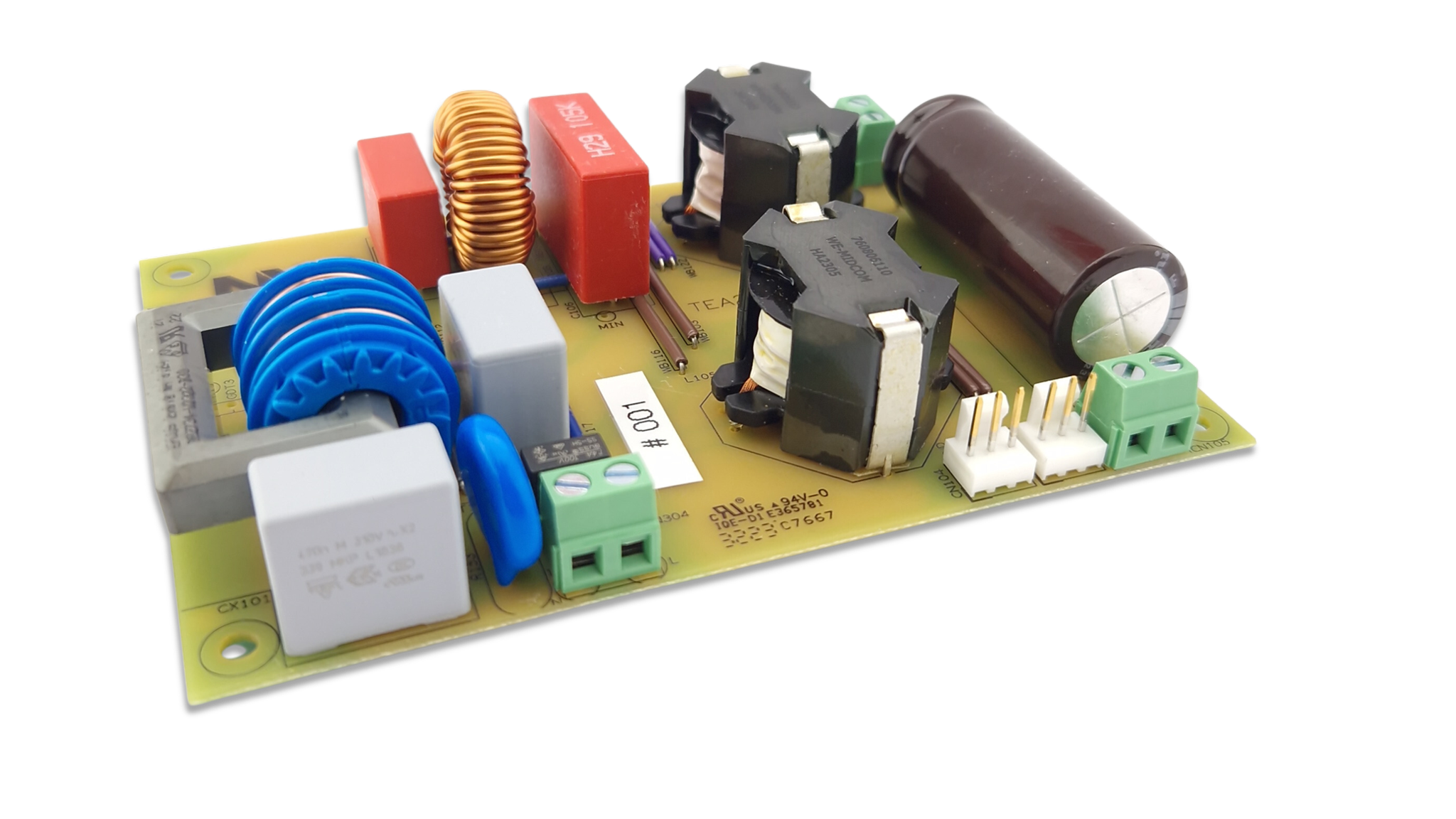

TEA2376DB1602是一款300W/395V交错式PFC电源演示板。它展示了TEA2376DT交错式PFC控制器IC和TEA2209有源桥式控制器IC。使用Windows操作系统PC与RDK01DB1563 USB I²C接口相结合，可以通过设置修改TEA2376控制器的行为，还可以收集电源的状态信息。

支持的器件

电源管理

带集成PFC的AC-DC控制器

  • TEA2376: TEA2376xT, 数字可配置交错式PFC控制器

特性

TEA2376的特性

  • 交错式PFC控制器
  • 可编程切相和突发模式运行
  • 高PF和低THD
  • 低噪声
  • 谷值/零电压切换实现最小开关损耗
  • 许多可编程保护，如双OVP、UVP、OTP、OCP等

TEA2209的特性

  • 一种有源桥式整流器控制器，取代了传统二极管桥
  • IC功耗极低(2mW)
  • 集成高压电平位移器
  • 直接驱动所有4个整流器MOSFET
  • 外部零件数量很少
  • 集成X电容放电功能(2mA)
  • 自供电
  • 禁用所有外部功率MOSFET的功能

TEA2376DB1602的特性

  • 300W，395V@0.76A交错式PFC通用电源
  • 有源桥式整流器+交错式PFC转换器
  • 在各种负载情况下均具有高能效。参见效率1和效率2
  • 出色的PF和THD性能

购买选项

TEA2376DB1602-Image

点击展开

  • TEA2376DB1602
    正常供应

  • TEA2376DB1602 300W PFC Demo Board.

  • 套件包含：

    • 1个TEA2376DB1602演示板
  • CNY 2,262.49
  • 数量为 1
    • 供货情况: 现货
    • 库存: 5
    • 配送: 正常情况下 1-2个工作日内发货
加入购物车
从分销商处购买

文档

快速参考恩智浦 文档类别.

筛选条件

2 文件

设计文件

快速参考恩智浦 设计文件类型.
筛选条件

2 设计文件

软件

快速参考恩智浦 软件类型.

筛选条件

2 软件文件

  • 软件开发资源

    Ringo TEA2376 GUI 64-bit

    ZIP版本 1.0Mar 21, 2024 15:54:0086.5 MBRINGO-TEA2376-X64
    请登录
    下载
  • 软件开发资源

    Ringo TEA2376 GUI 32-bit

    ZIP版本 1.0Mar 21, 2024 16:26:0085.9 MBRINGO-TEA2376-X86
    请登录
    下载

注意: 推荐在电脑端下载软件，体验更佳。
