开箱即用
恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。该板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术，整合了单片集成电路及系统级封装设备。恩智浦产品电池寿命长，设备尺寸小，组件数量少，成本低，性能高，帮助您打造先进的系统。
本页面将指导您设置并使用KITFS86AUTFRDMEM板。
1.1 套件内含物/装箱单
KITFS86AUTFRDMEM内含物包括：
- 组装并经过测试的KITFS86AUTFRDMEM连接到FRDM-KL25Z，放在防静电袋中
- 板上安装的跳接线
- 3.0英尺USB-STD A转USB-B-mini线缆
- 两个连接器，接线端子插头，2个位置，3.81 mm细线
- 两个连接器，接线端子插头，3个位置，3.81 mm细线
- 快速入门指南
1.2 其他硬件
除了套件内含物外，使用此套件时，还需要使用以下硬件。
- 电源范围为8.0 V至40 V，电流限制初始设置为1.0 A(最大电流消耗可达6.0 A)
1.3 Windows PC工作站
该参考设计需要Windows PC工作站。使用此评估板时，满足以下最低规格要求效果更佳。
- 支持USB的计算机，支持Windows 7或Windows 10
1.4 软件
使用此评估板需先安装软件。所有列出的软件均可在KITFS86AUTFRDME上的评估板信息页面或从提供的链接获得。
- 汽车PMIC系统的恩智浦GUI - 最新版本
硬件介绍
2.1 板特性
- VBAT电源连接器(插孔和Phoenix)
- VPRE为3.3 V至5.0 V，输出能力高达10 A
- VBUCK为1.0 V至3.3 V
- VBOOST为5.0 V至6.0 V
- LDO1，从1.5 V至5.0 V
- LDO2，从1.1 V至5.0 V
- 点火钥匙开关
- FS0B外部安全引脚
- FRDM-KL25Z，具有与恩智浦GUI的嵌入式USB连接，用于寄存器访问、OTP仿真和编程（访问I2C总线、IOS、调试、AMUX和稳压器）
- 指示信号和稳压器状态的LED
- 支持OTP熔丝功能
2.2 板说明
KITFS86AUTFRDMEM是进行性能测试的硬件评估工具。FS8600系列可通过此板进行评估，因为它装有超集零件。板上焊接的PFS8613xMDA0ES部件可以熔断两次。
外部LDO提供SUP_I2C电压，可选择1.8 V或3.3 V（默认值）。SUP_I2C用于为FS86 I2C通信供电。外部DC-DC通过USB电压产生OTP编程电压(8.0 V)，而无需外部电源。
2.3 板组件

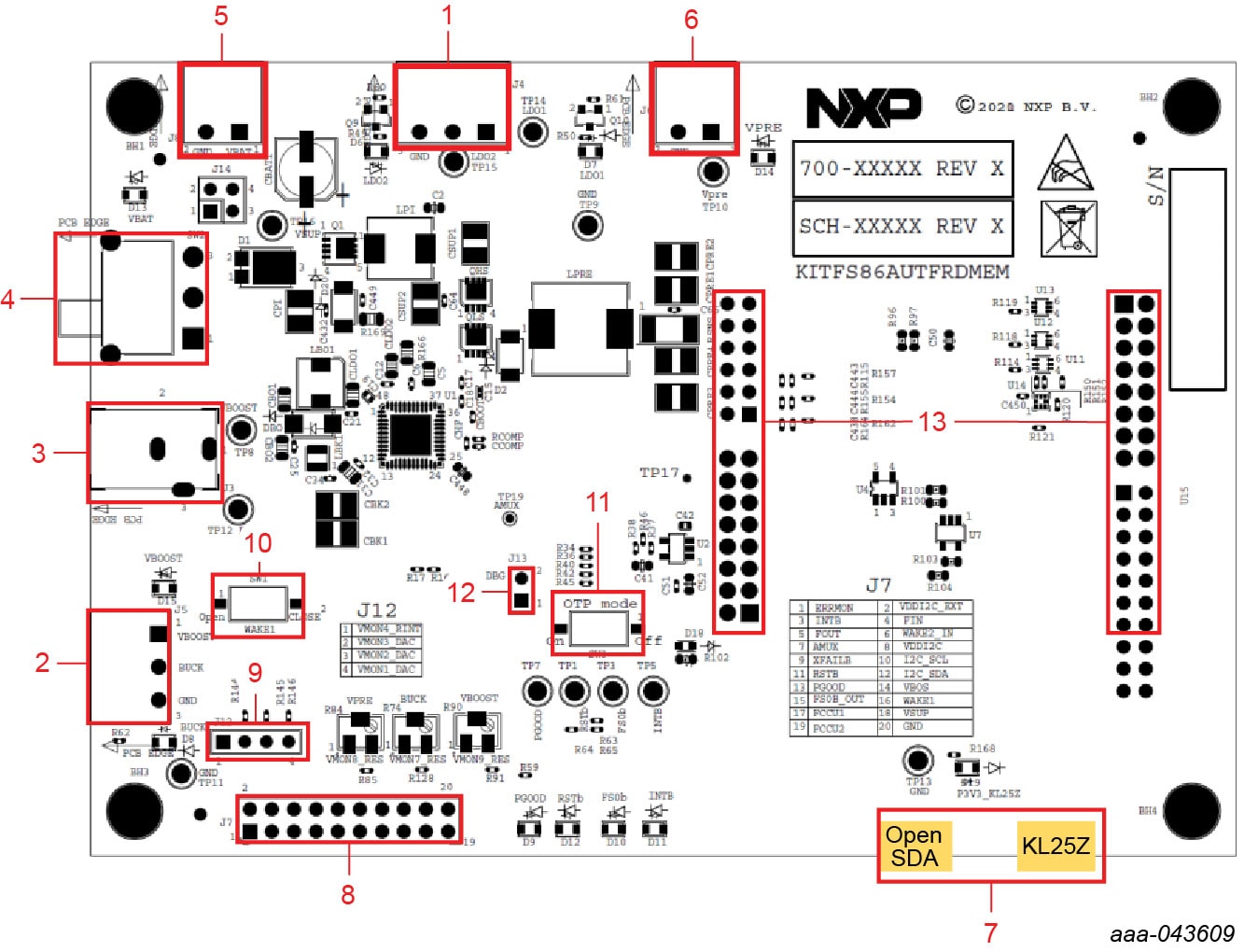

图1标识了电路板上的重要组件，表1提供了关于这些组件的更多详细信息。
表1. 评估板特色组件位置
| 编号 | 说明 |
|---|---|
| 1 | LDO1 / LDO2电源 |
| 2 | BUCK / BOOST电源 |
| 3 | VBAT插孔连接器 |
| 4 |
VBAT三位置开关
|
| 5 | VBAT Phoenix连接器 |
| 6 | VPRE电源 |
| 7 | USB接头（用于MCU闪存的Open SDA；用于恩智浦GUI控制的KL25Z） |
| 8 | 调试连接。接入FS8600信号 |
| 9 | 外部稳压器接头（至 VMONx） |
| 10 | WAKE1开关 |
| 11 | OTP模式开关 |
| 12 | 如果拔下DBG引脚，则将其设置为0 V |
| 13 | KL25Z Freedom板接头 |

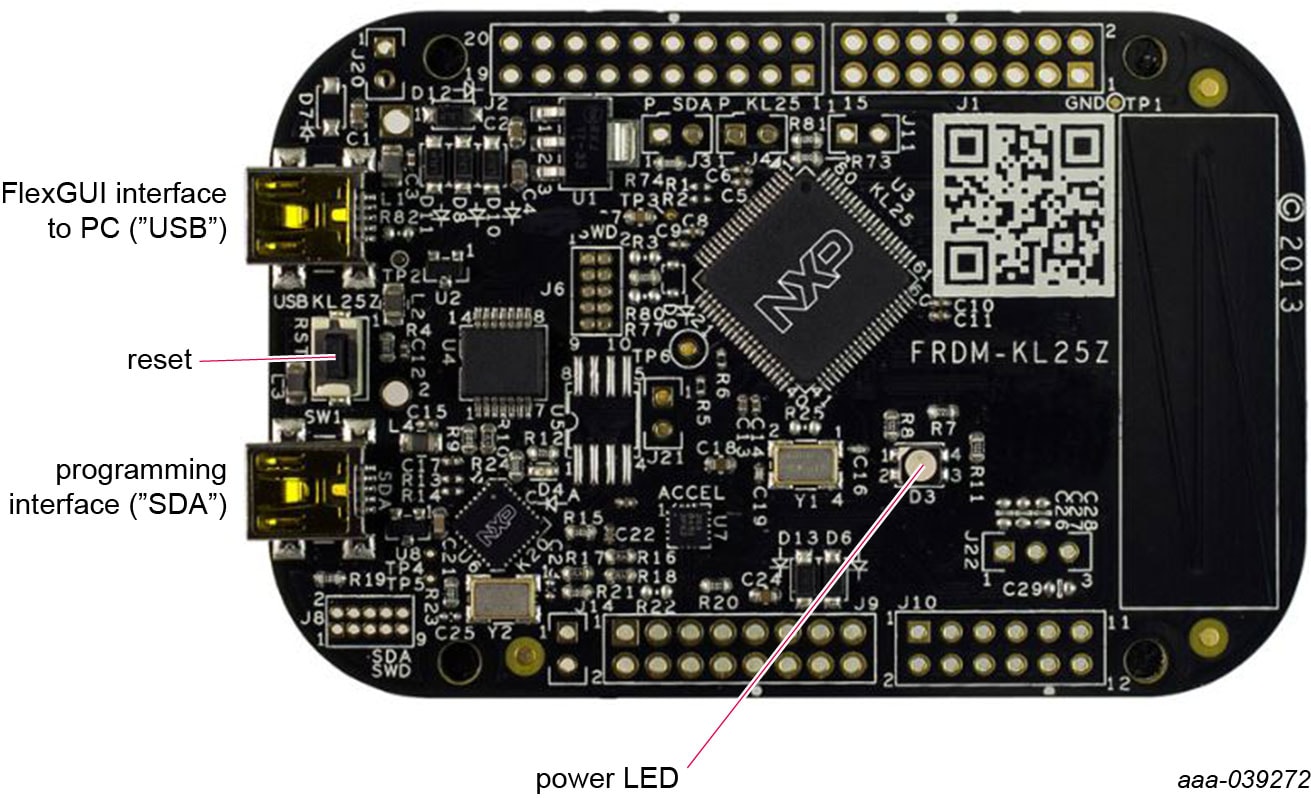

2.3.1 Kinetis KL25Z Freedom板
Freedom KL25Z是一款超低成本开发平台，面向基于Arm Cortex-M0+处理器的Kinetis L系列MCU。
配置硬件

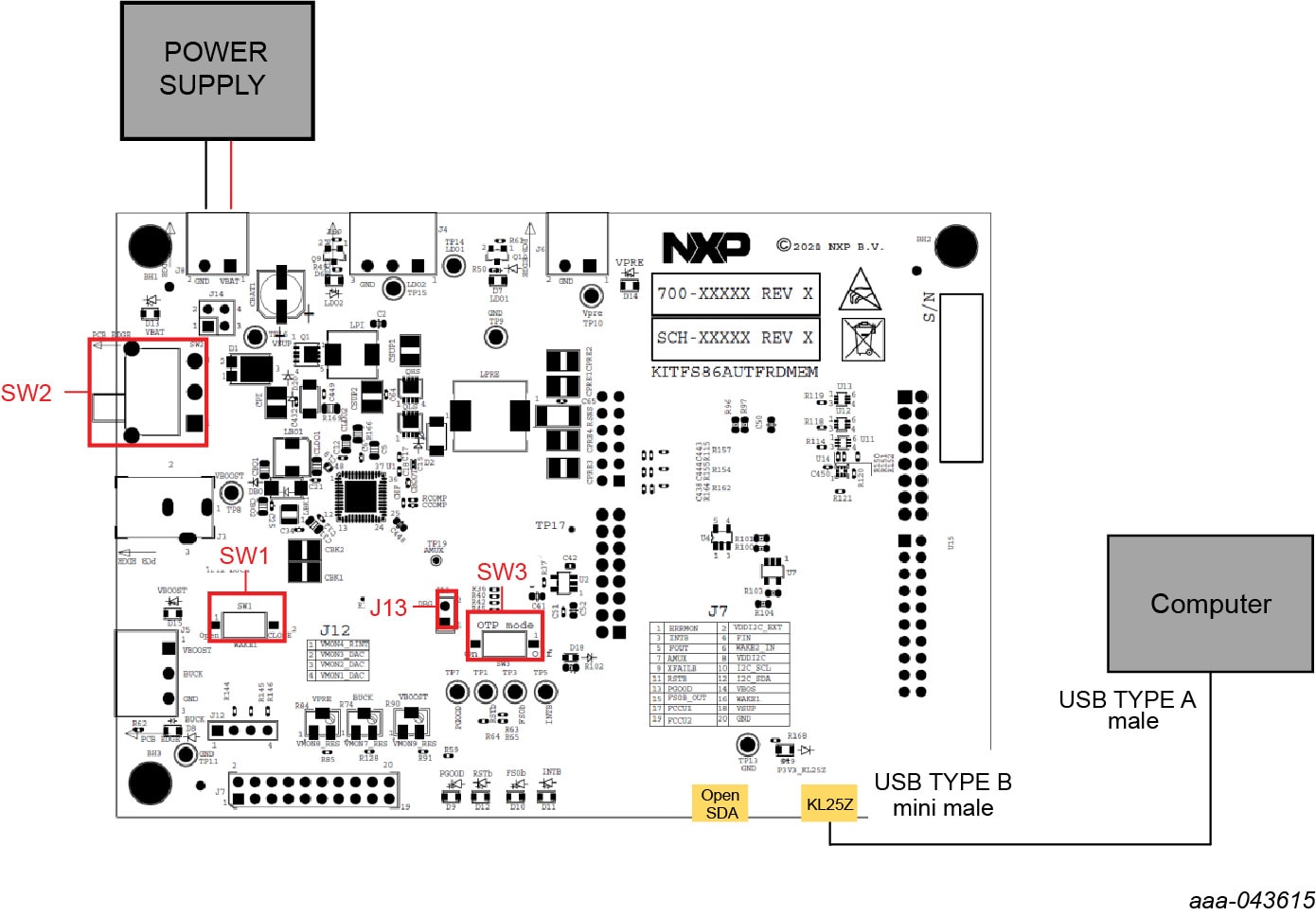

图3为典型的硬件配置，包括开发板、电源和WindowsPC工作站。
要配置硬件，请完成以下步骤：
- 按照表2所示的配置安装跳接线和开关
表2. 硬件配置
开关 配置 正常模式 进入调试模式 进入OTP模式 操作 看门狗2s窗口 看门狗窗口完全打开 OTP仿真/编程和进入调试模式 J13(DBG)打开 连接1至2 DBG引脚电压拉至4.5 V或8.0 V（SW3） SW1（WAKE1） 关闭（WAKE1抬高） SW2（VBAT） 中间位置（VBAT关） SW3（DBG_OTP） 打开（DBG = 4.5 V） 关闭（OTP模式开） - 使用所提供的USB 2.0线缆将Windows PC USB端口连接到KITFS86AUTFRDMEM开发板。
- 将直流电源设置为12 V，将电流限制设置为1.0 A。关闭电源后，将直流电源正负输出连接到KITFS86AUTFRDMEM VBAT Phoenix接头（
J6）。 - 打开电源。
- 将SW2置于顶部位置。
在此步骤中，如果产品处于OTP模式进入配置，则所有稳压器均关闭。用户可以使用OTP配置启动或在启动之前配置镜像寄存器。一旦发生以下任一操作，通电即生效：
- 移除
J13跳接线 - 关闭SW3
- OTP模式退出命令通过I2C发送
- 单击恩智浦GUI按钮“退出OTP模式”
