TJA1102A/TJA1102AS：双端口/单端口汽车以太网100BASE-T1 PHY收发器

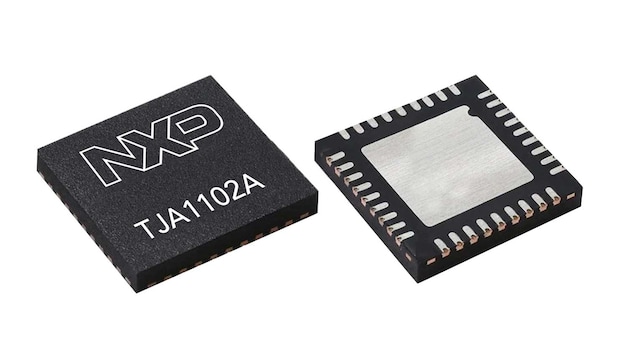

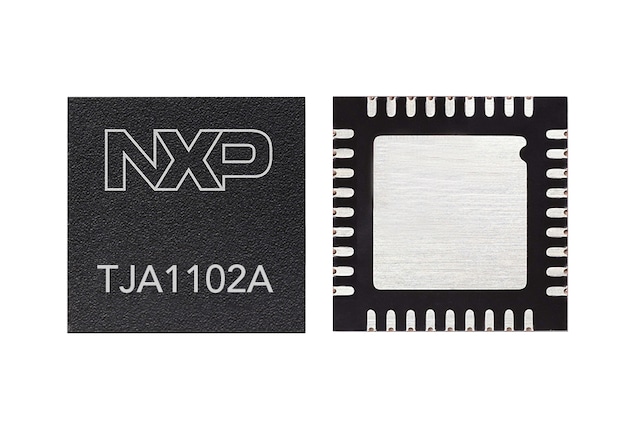

TJA1102A
正常供应

滚动图片以放大

TJA1102A是成功的TJA1102的改进版。高性能、双端口或单端口汽车以太网PHY符合IEEE 100BASE-T1。该设备通过了所有最新的一致性测试规范，包括OPEN联盟EMC规范2.0。

  • TJA1102A针对板空间进行了优化。该PHY通常与恩智浦的SJA1105P/Q/R/S相结合，构建高效的小端口数以太网交换机解决方案
  • TJA1102A专为汽车应用而设计且符合相关标准，在长达15米的未屏蔽双绞线(UTP)上，每端口提供100Mbit/s发射和接收能力。
  • 高集成度的器件设计可靠，MDI路径中无需外部滤波器和ESD保护组件
  • 通过在数据线上实现完全符合OPEN联盟TC-10标准的睡眠和唤醒转发，并通过更换专用唤醒线路节省了线路成本和重量，从而证明了其未来的可靠性。
  • 插入式兼容单端口型号TJA1102AHN/S

框图

TJA1102A/SJA1105

TJA1102A/SJA1105 Block Diagram
获取框图PDF

特性

通过汽车应用认证

  • 获得AEC-Q100 1级认证
  • 环境温度为-40°C至125°C

符合IEEE 100BASE-T1标准的PHY收发器

  • 引脚对引脚兼容的单端口和双端口版本
  • 能够与任何符合IEEE 100BASE-T1和OABR标准的PHY设备互联互通
  • 在一根未屏蔽双绞线(UTP)上提供100Mbps以太网传输速率
  • 引脚对引脚兼容的单端口和双端口版本

符合OPEN联盟TC-10的睡眠/唤醒功能

  • 通过数据线完成睡眠和唤醒转发功能
  • 可降低线缆成本，减轻重量
  • 与Vbat直接连接，可简化电源管理

适用于汽车用例

  • MDI引脚无需外部滤波器或ESD保护
  • 线缆极性检测和自动校正
  • 支持单3.3V电源
  • 直接连接至VBat

高级诊断功能

  • 实时信号质量指示
  • 电压检测无间隙
  • 接线错误诊断
  • 带Wettable Flank的HVQFN56 (8mmx8mm)封装
  • 支持AOI的PCB小规格
  • 双端口或单端口型号

产品长期供货计划

更多

购买/参数

‌
‌
‌
‌
‌
‌
‌
‌
‌
‌
‌
‌
‌
‌
‌
‌
‌

‌
‌
‌
‌
‌
‌
‌
‌

‌
‌
‌
‌
‌
‌
‌
‌

‌
‌
‌
‌
‌
‌
‌
‌

‌
‌
‌
‌
‌
‌
‌
‌

‌
‌
‌
‌
‌
‌
‌
‌

‌
‌
‌
‌
‌
‌
‌
‌

‌
‌
‌
‌
‌
‌
‌
‌

‌
‌
‌
‌
‌
‌
‌
‌

‌
‌
‌
‌
‌
‌
‌
‌

‌
‌
‌
‌
‌
‌
