22 I/O MSDI可编程电流模拟复用器
设计文件
收到完整的详细信息。 请参阅产品足迹及更多信息 电子CAD文件.
支持可编程电流的33通道多开关检测接口
产品详情

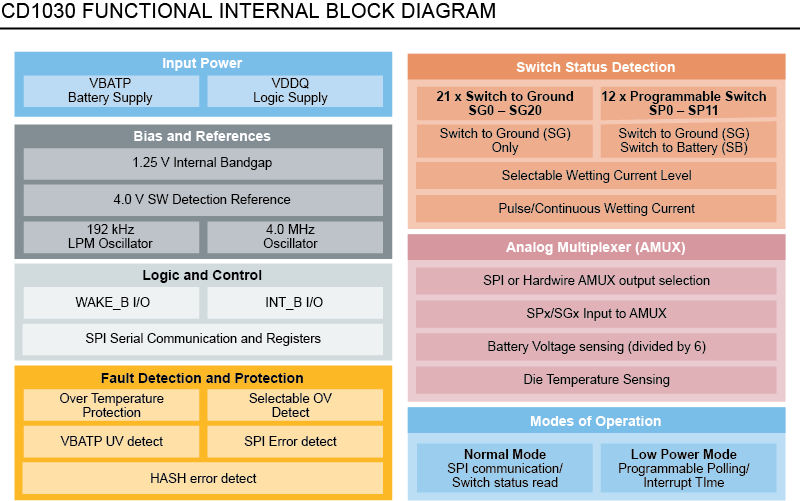

功能
主要特性
- 全功能运行：4.5V≤VBATP≤36V
- 全参数运行：6.0V≤VBATP≤28V
- 操作开关输入电压范围：-1.0V至36V
- 12个可编程输入(电池开关或接地开关)
- 21个接地开关输入
- 可选择湿电流(2.0、6.0、8.0、10、12、14、16或20 mA)
- 使用3.3V/5.0V SPI协议可直接与MCU连接
- 可选择状态更改的唤醒功能
- 典型待机电流：IBATP=50uA和IDDQ=10uA
- 开关状态更改时主动中断(INT_B)
- 集成电池和温度传感
- 开关监测器件功能
- 封装焊端数：48

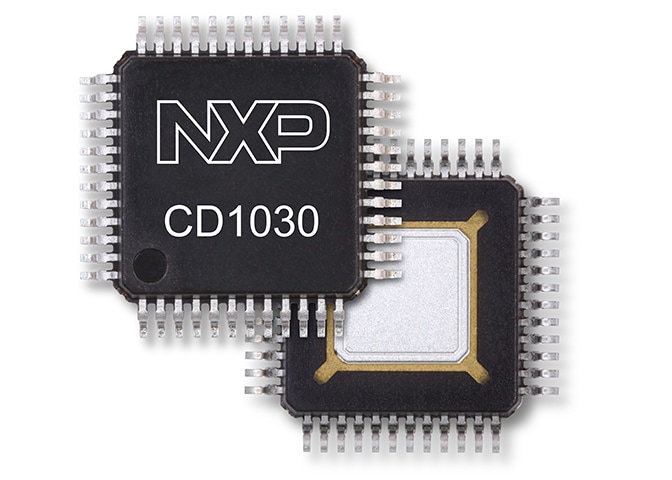

- 封装类型HLQFP48
- 工作环境温度为–40至125°C
产品长期供货计划
- 该产品包含在恩智浦产品长期供货计划中，确保为您的嵌入式设计提供稳定的产品供应。CD1030包含在15年产品长期供货计划中
相关产品
购买/参数
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
设计资源

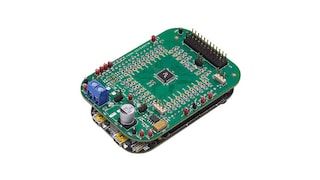

硬件
