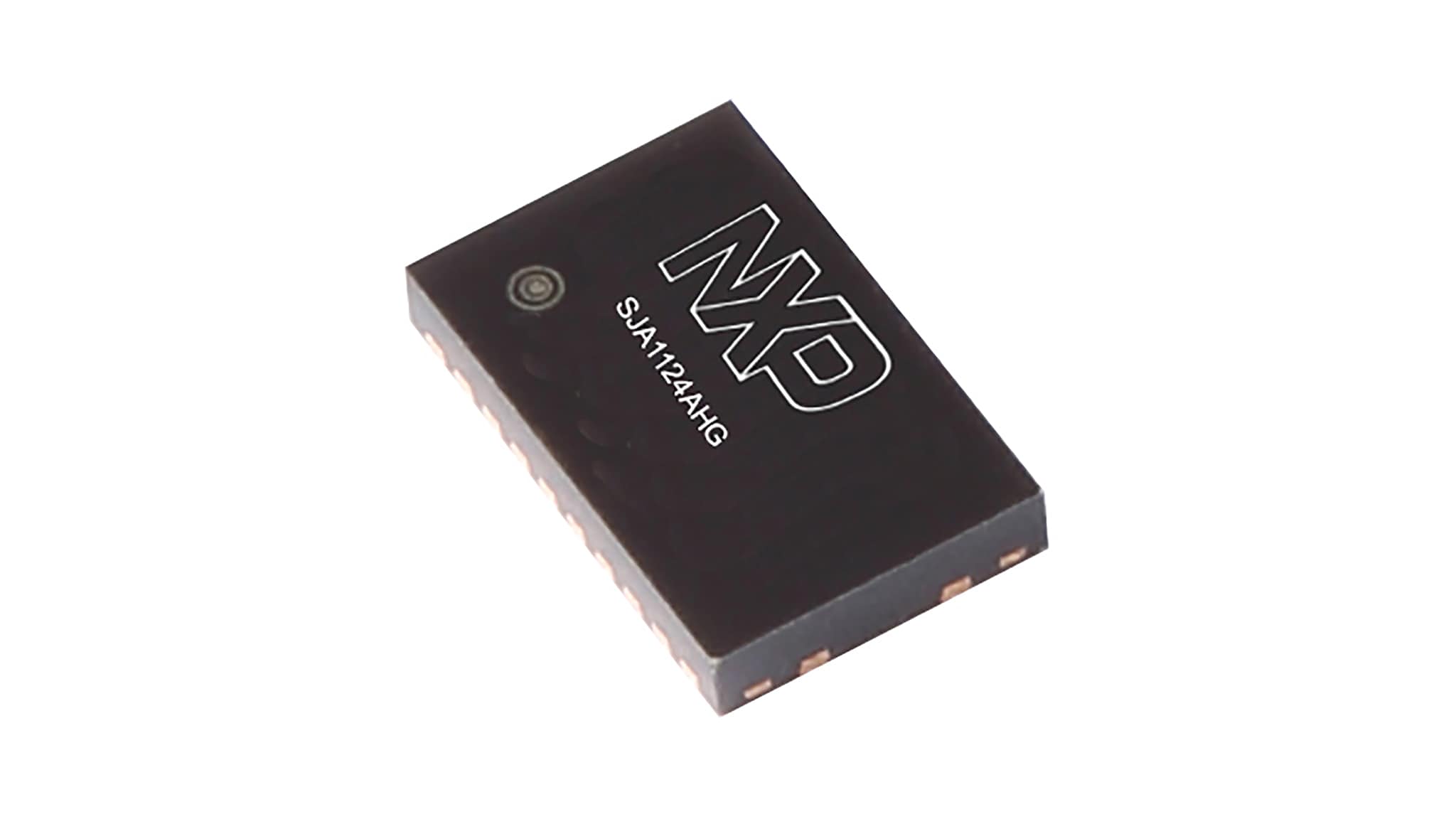

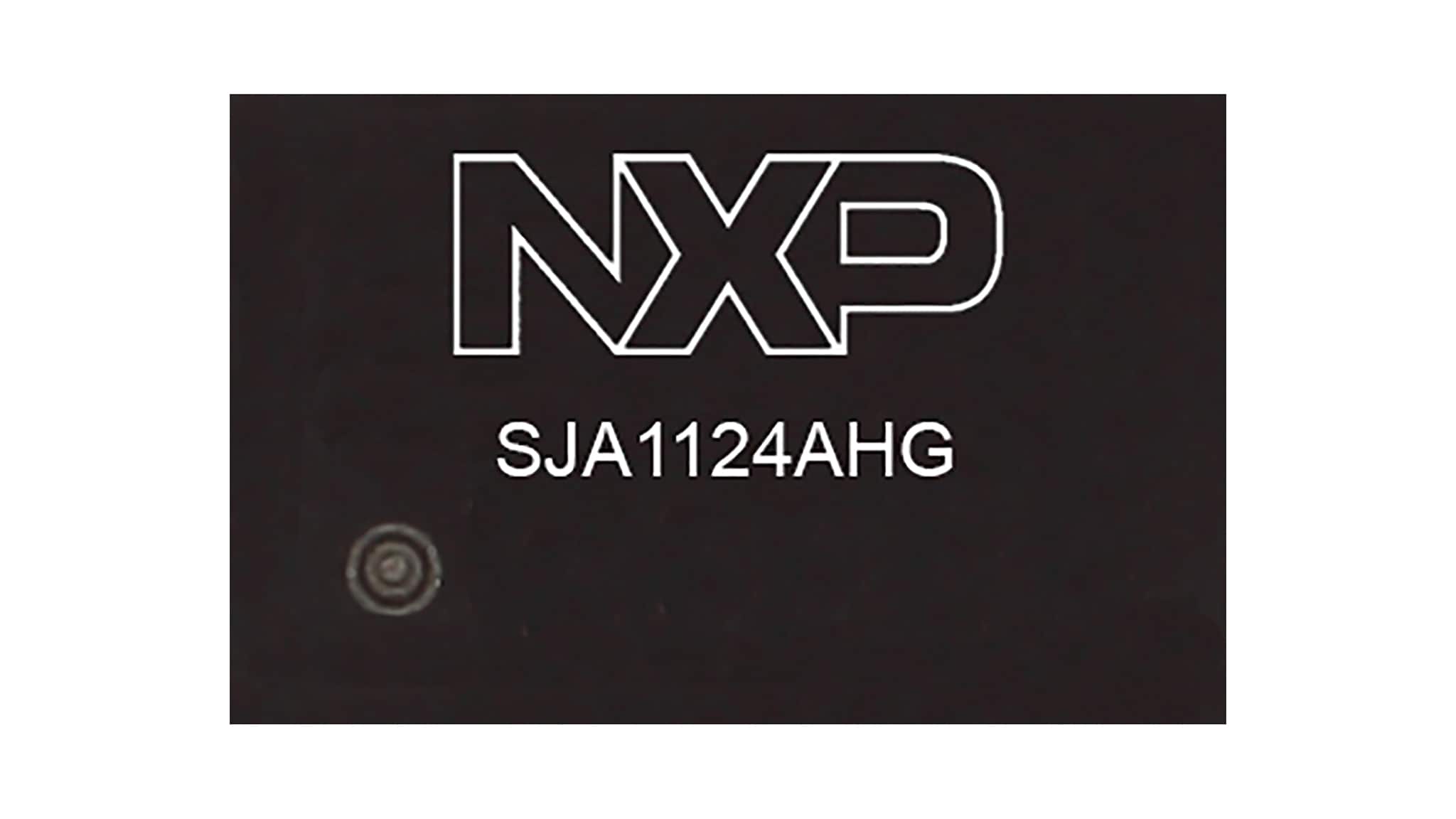

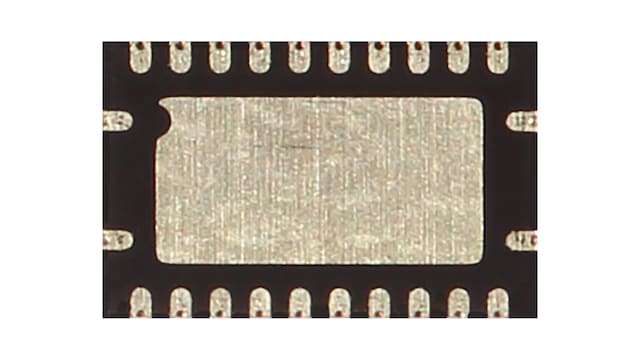

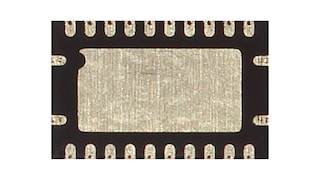

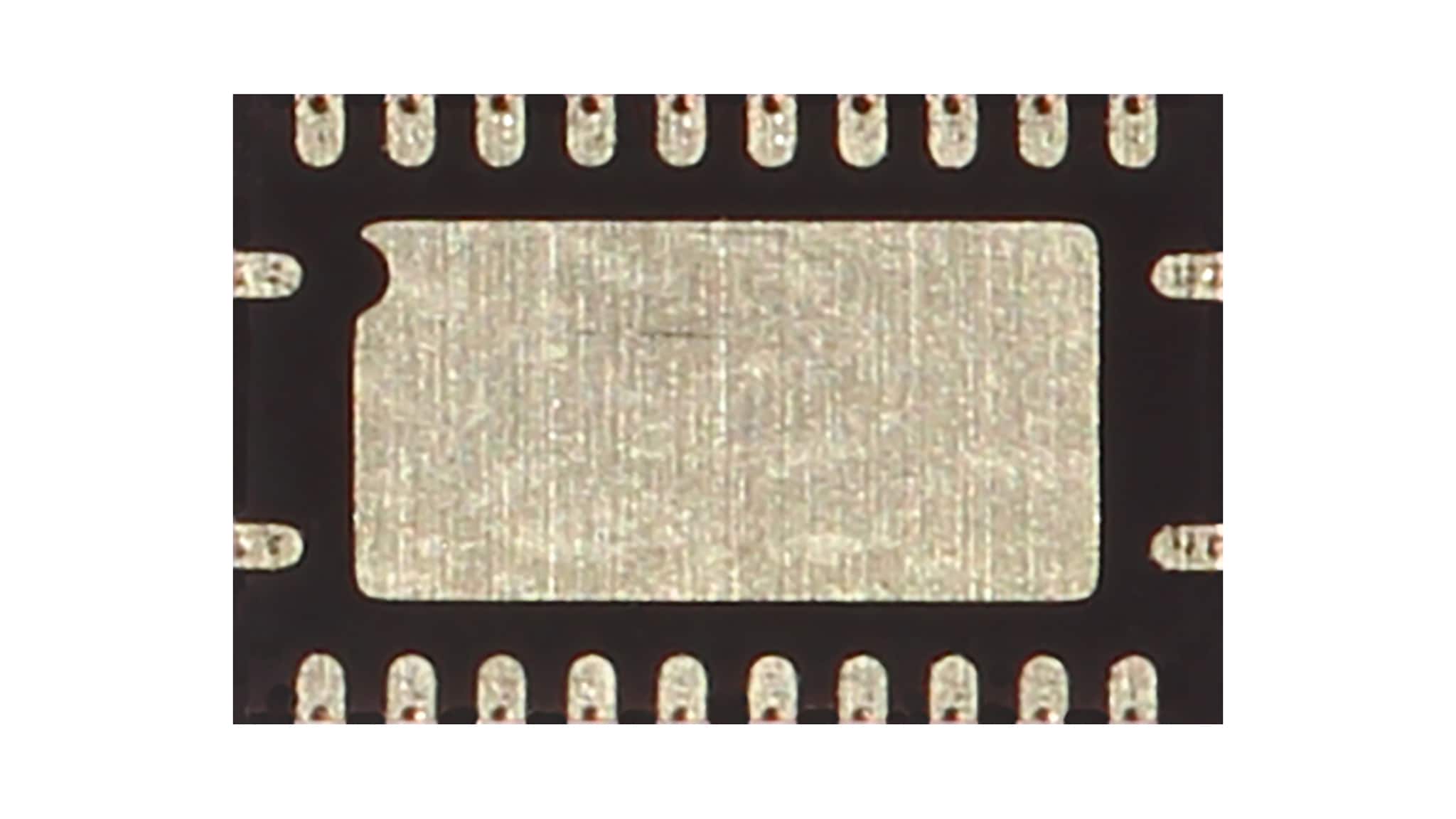

带LIN主控制器的4通道LIN主收发器

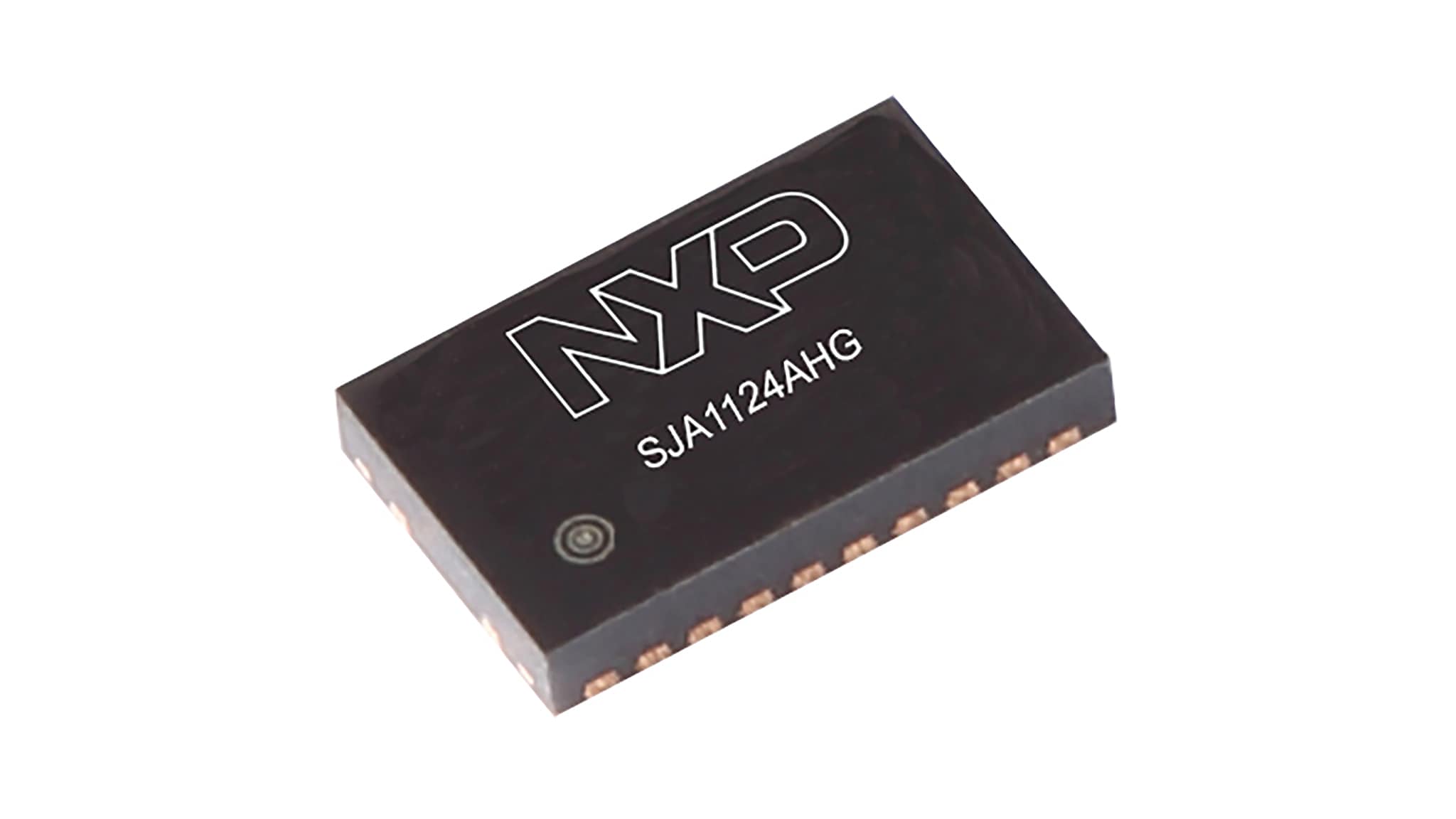

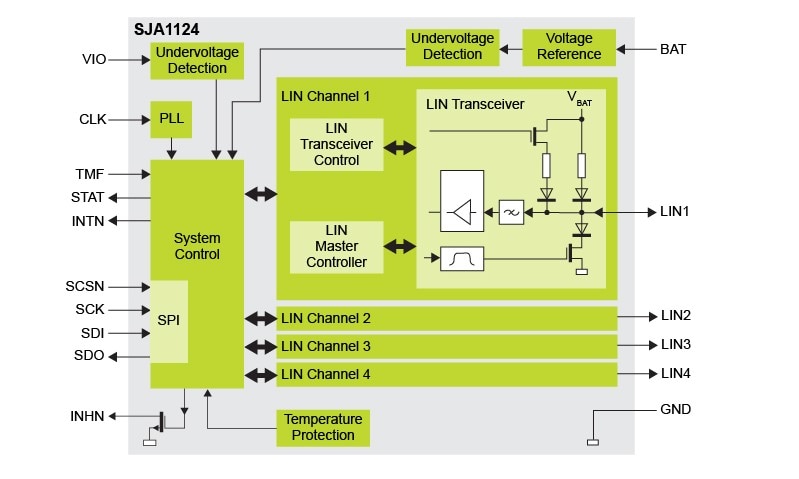

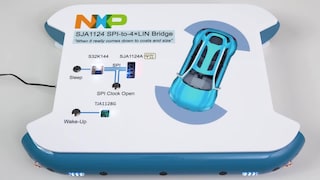

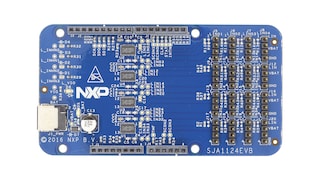

SJA1124是一个4通道本地互连网(LIN)主通道器件。4个通道中的每一个通道都包含一个LIN主控制器和带主终端的LIN收发器。LIN主帧通过LIN物理层传输到物理LIN总线。
SJA1124主要面向使用波特率高达20kBd的车载子网络，符合LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2A、ISO17987-4:2016 (12V LIN)和SAE J2602-1。
串行外设接口(SPI)和中断输出提供了SJA1124与微控制器之间的接口。
产品详情
特性
一般特性
- 4个LIN主通道：
- LIN主控制器
- LIN收发器
- LIN主终端，由一个二极管和一个上拉电阻组成。
- 低功耗模式下电流消耗非常低，通过SLP或LIN引脚唤醒
- 通过INHN输出控制外部稳压器的选项
- 总线信号整形优化，波特率高达20kBd
- 适用于微控制器通信的串行外设接口(SPI)：
- 用于配置、控制、诊断和LIN数据传输的SPI
- SPI长度灵活，从3字节到18字节
- 输出状态引脚表明SPI工作状态
- 中断输出引脚：中断可单独配置
- 促进多个SJA1124器件之间的同步LIN帧传输
- VIO输入允许直接连接3.3V和5V微控制器
LIN主控制器
- 每个LIN通道均独立：
- 波特率
- 工作模式
- 状态和中断
- 完整的LIN帧处理和传输
- 每个LIN帧1个中断
- 从器件响应超时检测
- 中断长度可设置
- 自动同步字段生成
- 停止位长度可设置
- 硬件奇偶校验生成
- 硬件或软件校验和生成
- 故障限制
- 分数波特率发生器
保护
- 卓越的电磁抗扰性(EMI)
- 极高的ESD强韧性：LIN1至LIN4引脚和BAT引脚符合IEC61000-4-2的±6kV。
- 在汽车环境中，对总线端子和电池引脚提供抗瞬态保护(ISO7637)
- LIN主导超时功能
- 热保护
标准/认证
- LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2A
- ISO17987-3:2016、ISO17987-4:2016 (12V LIN)
- SAE J2602-1
