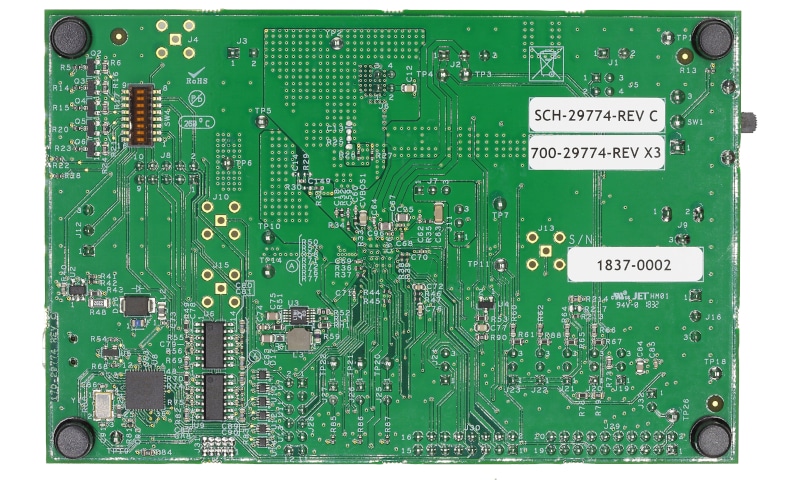

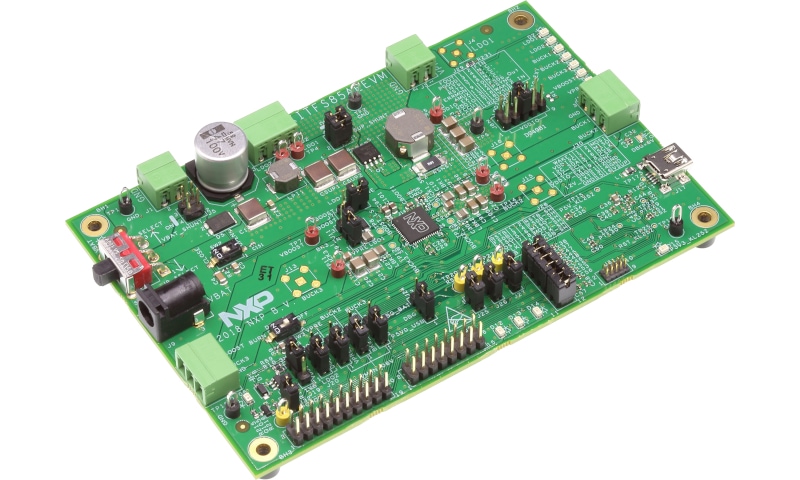

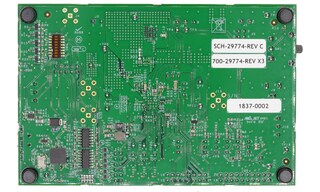

FS84/FS85 24V/36V卡车安全SBC评估板

KITFS85AEEVM 正常供应

滚动图片以放大

KITFS85AEEVM可以灵活地使用此设备的所有功能，并在应用的主要部分进行测量。板上安装的KL25Z MCU与FlexGUI软件相结合，可以在读写模式下访问寄存器。所有稳压器均可通过连接器访问。非用户信号，比如DC/ DC开关节点，被映射到测试点上。

该板可以在仿真或OTP模式下运行。在仿真模式下，只要有电源供应，板配置仍然有效。OTP模式使用熔断配置。该设备可3次熔断。在OTP模式下，设备总是从熔断配置开始，除非用户希望用仿真模式覆盖OTP配置。该板可以熔断OTP，不需要任何额外的工具或板。

支持的器件

电源管理

安全SBC

  • FS85: 面向S32微控制器的安全系统基础芯片，达到ASIL D等级
  • FS84: 面向S32微控制器的安全系统基础芯片，达到ASIL B等级

特征

基本功能

  • 可通过连接器访问数字信号(SPI、I2C、RSTb等)。Wake1引脚有一个开关来控制(点火)它们。
  • VBAT开关可用于打开或关闭设备
  • VBAT电源连接器(插孔和Phoenix)
  • VPRE输出能力高达10.0A(外部MOSFET)
  • VBUCK1/2处于独立(默认)或多相模式
  • VBUCK3峰值可达3.6 A
  • VBOOST 5.0 V或5.74 V，最高400 mA
  • LDO1和LDO2，从1.1 V到5.0 V，最高400 mA
  • 点火钥匙开关
  • FS0B外部安全引脚
  • 嵌入式USB连接，方便连接软件GUI(接入SPI/I2C总线、IOs、RSTB、FS0B、INTB、Debug、MUX_OUT、稳压器)
  • 指示信号或稳压器状态的LED
  • 支持OTP熔断功能
  • 用于寄存器访问、OTP仿真和编程的USB连接

购买选项

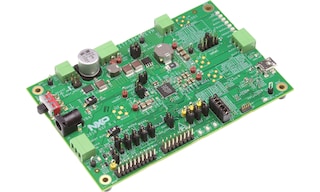

KITFS85AEEVM-Image

点击展开

  • KITFS85AEEVM
    正常供应

  • FS84/FS85 24 V/36 V Safety SBC Evaluation Board for Truck.

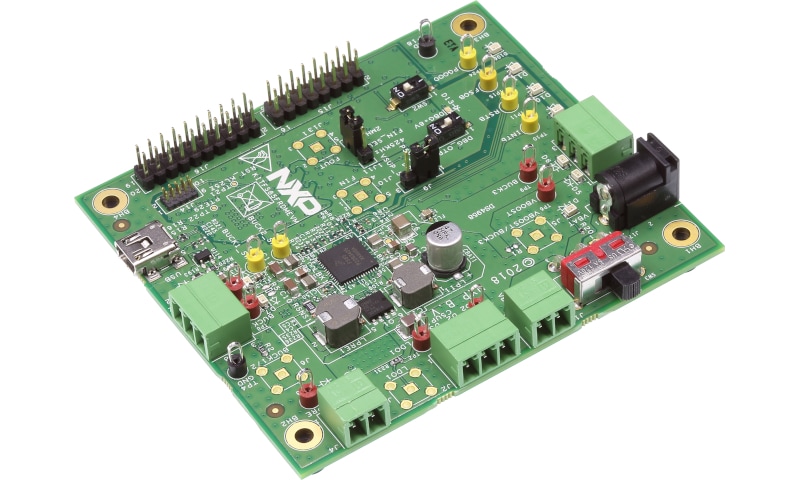

    • KITFS85FRDMEVM板
    • 电源配套连接器
    • USB Mini线缆A型公头/B型公头
  • CNY 1,858.47
  • 数量为 1
    • 供货情况: 现货
    • 库存: 5
    • 配送: 正常情况下 1-2个工作日内发货
