面向MC56F81xxx数字信号控制器的开发板

MC56F81000-EVK

滚动图片以放大

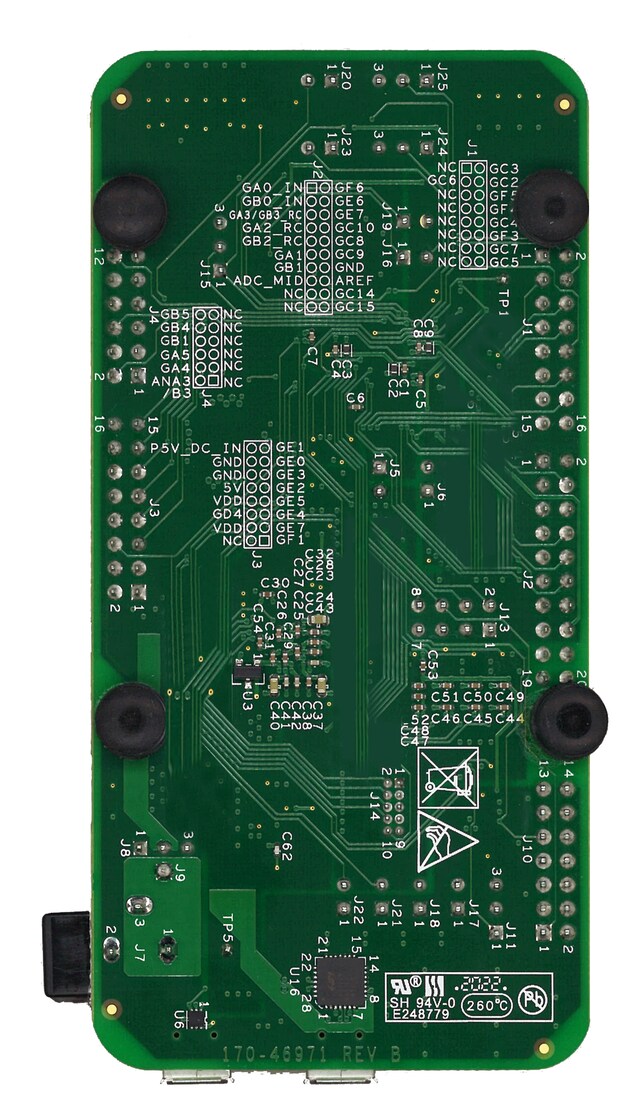

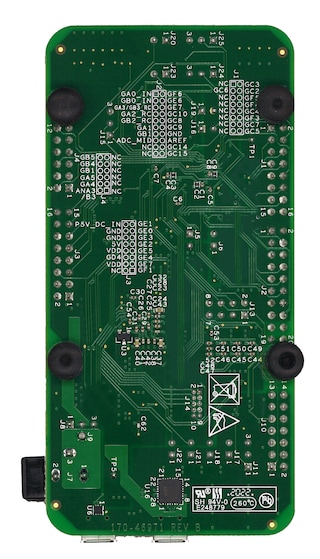

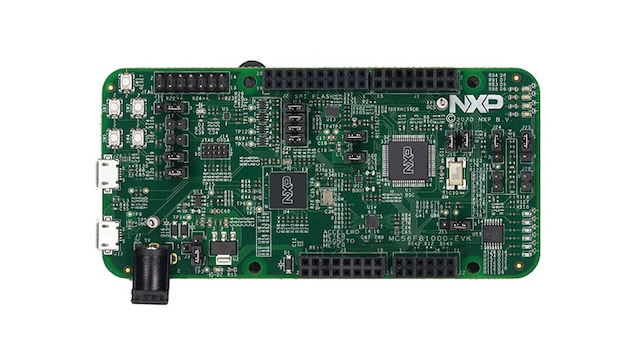

MC56F81000-EVK是一个面向数字信号控制器MC56F81xxx MCU的超低成本开发平台。

  • 规格与Arduino™ R3引脚布局兼容
  • ROM引导加载程序支持SCI和LPIIC。
  • 板载OpenSDA电路允许通过CodeWarrior进行调试和编程。
  • 外设能够进行快速原型设计，包括一个可创建eCompass完整功能的6轴数字加速度传感器和磁力计、6个包括PWM信号的缓冲LED、4个用户LED、4个用于直接交互的用户按钮、两个运算放大器外部反馈电路、一个SPI接口闪存和一个USB转UART桥接电路。

框图

选择框图:

MC56F81000-EVK呼出

MC56F81000-EVK Call Out

MC56F81000-EVK引脚输出

MC56F81000-EVK Pin Out
获取框图PDF

支持的器件

处理器和微控制器

32位56F8xxxx系列

  • MC56F81xxx: 高达100MHz的数字信号控制器，带DSASS和运算放大器

特征

微控制器

    MC56F81768

  • 快速模式下的DSP56800Ex内核@ 100 MHz
  • 128 kB闪存，20 kB数据/程序RAM
  • 2个12位ADC
  • 一个高分辨率eFlexPWM，最多12个PWM输出，包括8个采用312 ps分辨率NanoEdge布局的通道
  • 1个四通道定时器，最多4个16位定时器，灵活性强
  • 1个正交解码器
  • 1个12为DAC
  • 4个比较器
  • 2个运算放大器，可编程增益高达16倍
  • 交叉开关
  • 64 LQFP

能源管理

    灵活的电源选项：

  • OpenSDA USB
  • 虚拟串行端口USB
  • 外部5 V适配器
  • Arduino连接器的外部5V输入

连接

  • USB接口，带微型AB USB连接器
  • 虚拟串行端口
  • 可通过兼容Arduino™ R3的I/O接头轻松访问MCU输入/输出

传感器

  • FXOS8700CQ加速度传感器和磁力计

调试

  • 板载OpenSDA电路，支持通过CodeWarrior进行编程和调试
  • 14引脚JTAG端口，与独立的编程器连接

支持

  • Eclipse IDE - CodeWarrior for MCU MCUX配置工具 - 用于配置外设并在CodeWarrior中提供工具的图形工具 软件开发套件(SDK)

更多

购买选项

MC56F81000-EVK-Image

点击展开

  • MC56F81000-EVK
    正常供应

  • Development Board for MC56F81xxx Digital Signal Controllers.

  • $49.99 USD
  • 数量为 1
    • 供货情况: 待定库存
加入购物车
