Kinetis® KV1x-75 MHz，入门级3相FOC / 无传感器电机控制微控制器(MCU)，基于Arm® Cortex®-M0+内核
Kinetis® KV1x MCU系列是V系列的入门级产品。该系列产品采用工作频率为75 MHz的Arm® Cortex®-M0+内核，具备硬件平方根和除法功能，与同等MCU相比，在计算密集型应用中能实现27%的性能提升，因此极为适合BLDC以及对计算性能要求更高的PMSM电机。其他特性包括集成式FlexCAN，两个16位模数转换器(ADC)，12位模式下每秒高达120万的采样率(1.2 MS/s)，配备多个电机控制定时器，高达128 KB的闪存，以及包含恩智浦和第三方资源的全面开发套件，包括参考设计、软件库和电机配置工具。
产品详情

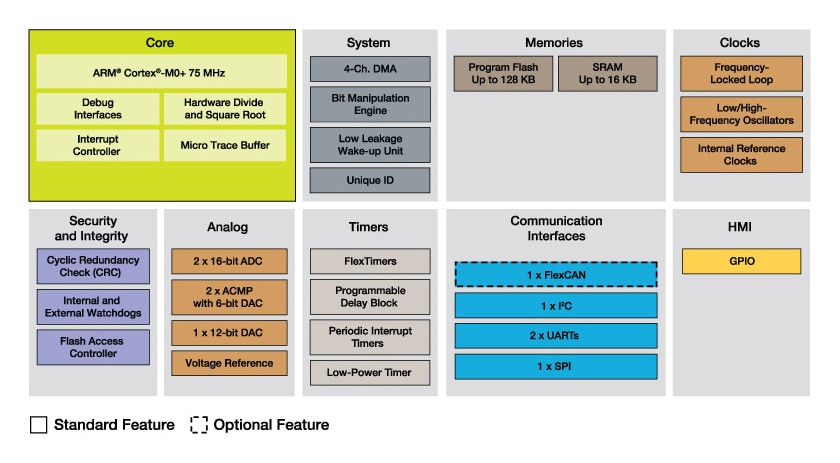

特征
- 75 MHz Cortex-M0+内核，带硬件平方根和除法模块 - 能够显著提升计算密集型应用的性能，例如，无传感器磁场定向控制(FOC)算法的处理
- 4通道DMA - 降低CPU负载，提高应用性能
- 两个16位ADC，配有两个捕捉和保持电路，12位模式下高达1.2 MS/s的采样率 —- 可同时测量电流和电压相位，减少输入值抖动，提高12位模式下的系统精度
- 两个6通道和4个双通道可编程FlexTimer — 高精度PWM生成，带集成功率因数校正或速度传感器解码器(增量解码器/霍尔传感器)
- 12位DAC和两个ACPM (模拟比较器) — 过流和过压故障检测，降低BOM成本。ADC和ACMP互连，带PWM和PDB (可编程延迟)模块，可实现实时硬件控制
- 双看门狗 - 符合IEC 60730安全法规要求
- 广泛且可扩展的产品系列，提供出色的硬件和软件兼容性 - 支持轻松迁移，以便利用Kinetis® V系列器件更加强大的性能、存储器和功能
购买/参数
| | | | | |
|---|---|---|---|---|---|
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
文档
快速参考恩智浦 文档类别.
1-10 / 67 文件
紧凑列表
产品简介 (2)
勘误表 (2)
-
Mask Set Errata for Mask 0N63P-Errata[KINETIS_V_0N63P]
-
Errata Mask 1N81H for Kinetis® KV10Z MCUs[KV10Z_1N81H]
参考手册 (7)
-
Kinetis Bootloader v2.0.0 Reference Manual[KBTLDR200RM]
-
Kinetis Bootloader v1.2.0 Reference Manual[KBTLDR120RM]
-
Kinetis KV10: 75MHz Cortex-M0+ 32/16KB Flash 32-48pin[KV10P48M75RM]亮点
1-10 / 67 文件
紧凑列表
产品简介 (2)
勘误表 (2)
-
Mask Set Errata for Mask 0N63P-Errata[KINETIS_V_0N63P]
-
Errata Mask 1N81H for Kinetis® KV10Z MCUs[KV10Z_1N81H]
参考手册 (7)
-
Kinetis Bootloader v2.0.0 Reference Manual[KBTLDR200RM]
-
Kinetis Bootloader v1.2.0 Reference Manual[KBTLDR120RM]
-
Kinetis KV10: 75MHz Cortex-M0+ 32/16KB Flash 32-48pin[KV10P48M75RM]亮点
-
Sensorless PMSM Control Design[DRM148]亮点
发行说明 (2)
-
Kinetis Bootloader v2.0.0 Release Notes[KBTLDR200RN]
-
Kinetis Bootloader v1.2.0 Release Notes[KBTLDR120RN]
应用笔记 (27)
-
关于Kinetis K系列16位ADC PGA的分析[AN4568]
-
采用MQX RTOS实现Kinetis® MCU的低功耗管理[AN4447]
-
利用MKV10x实现三相BLDC无传感器控制[AN4862]
-
Features of the FlexTimer Module[AN5142]
-
使用Kinetis DMA和通用IO仿真定时器功能[AN4419]
-
BLDC Sensorless Algorithm Tuning[AN4597]
-
基于中断和阻塞机制的MQX I2C驱动程序[AN4652]
-
带霍尔效应传感器的BLDC电机控制 - Kinetis MCU[AN4376]
-
利用MCAT工具调试三相PMSM无传感器控制应用[AN4912]
-
面向塔式开发平台的电源选项[AN4649]
-
使用Kinetis的安全和闪存保护功能[AN4507]
-
I2C non-blocking communication[AN4803]
-
SAR ADC测量操作手册[AN4373]
-
Kinetis和ColdFire+ MCU功耗管理[AN4503]
应用笔记软件 (3)
-
Application note software for AN13438[AN13438SW]
-
SW for AN4911[AN4911SW]
手册 (1)
-
面向工业领域和物联网应用的电机控制[INDUSTRIAL-IOT-MOTOR-CONTROL-BR]
数据手册 (2)
用户指南 (19)
-
Freedom FRDM-MC-LVPMSM Development Platform User's Guide[FRDMLVPMSMUG]
-
BLDC Motor Control Reference Solution Package[BLDCAPPACUG]
-
Freedom FRDM-MC-LVBLDC Development Platform User's Guide[FRDMLVBLDCUG]
-
Kinetis Bootloader QuadSPI User's Guide[KBLQSPIUG]
-
Embedded Host User's Guide[EMBEDDEDHOSTUG]
-
Kinetis Flash Tool User's Guide[KFLASHTOOLUG]
-
Kinetis Bootloader Demo Application User's Guide[KBTLDRDEMOUG]
-
Kinetis blhost User's Guide[KBLHOSTUG]
-
Kinetis Elftosb User's Guide[KBLELFTOSBUG]
-
FRDM-KV10Z User's Guide[FRDMKV10ZUG]
-
TWR-KV11Z75M Tower System Module User’s Guide[TWRKV11Z75MUG]
-
Kinetis Updater User's Guide[KUPDTRUG]
-
Kinetis KV4x to KV1x Migration Guide[KV4XTKV1XMUG]
-
Kinetis KV30 to KV1x Migration Guide[KV30TKV1XMUG]
简介 (2)
-
Kinetis V Series Fact Sheet[BRKINETISV]
设计资源
硬件
快速参考恩智浦
板类型.
1-5 / 22 硬件
-

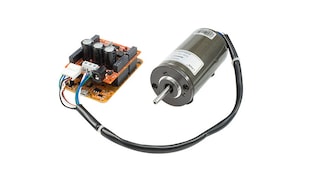

评估板和开发板面向低压、3相PMSM电机控制的恩智浦Freedom开发平台亮点
正常供应 -
-
-
评估板和开发板面向低压、3相BLDC电机控制的恩智浦Freedom开发平台亮点
正常供应 -

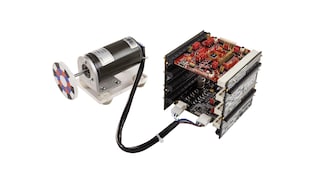

评估板和开发板低电压、3相电机控制塔式® 系统模块亮点
正常供应
软件
快速参考恩智浦 软件类型.
1-5 / 9 软件文件
-
BSP及设备驱动
MCUXpresso配置工具 - 引脚、时钟、外设亮点
-
应用示范软件
Example source code for 3 Phase BLDC Motor Control on TWR-MC-LV3PH
-
BSP及设备驱动
TFS Flash Driver Software for Kinetis and ColdFire+ Microcontrollers
-
可访问其他软件。 查看我们的精选合作伙伴解决方案.
-
代码片段
面向恩智浦微控制器的MCU引导加载程序
-
连接软件
RAppID Boot Loader Utility
