S08P MCU评估套件

S08PT60-EVK

滚动图片以放大

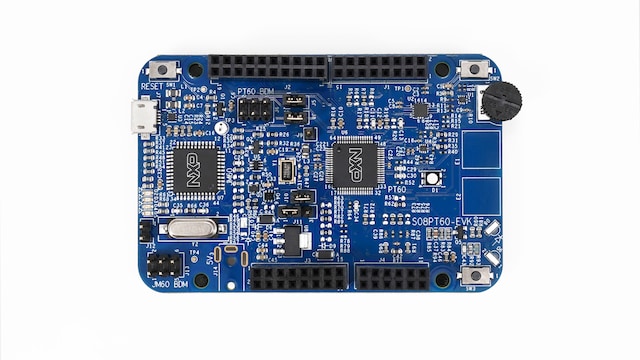

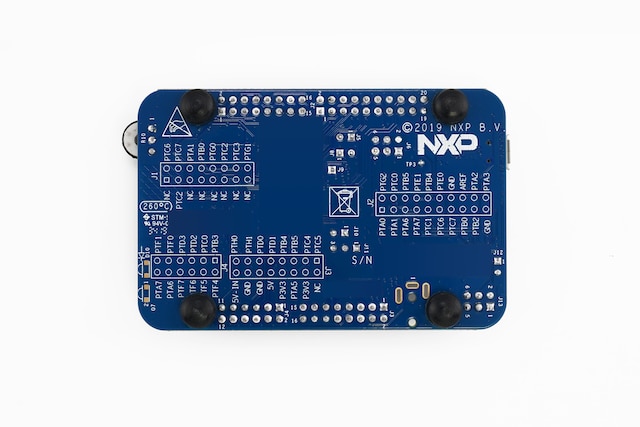

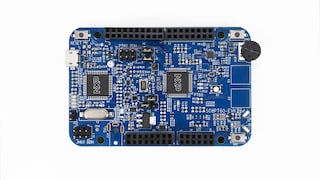

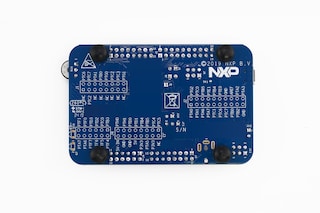

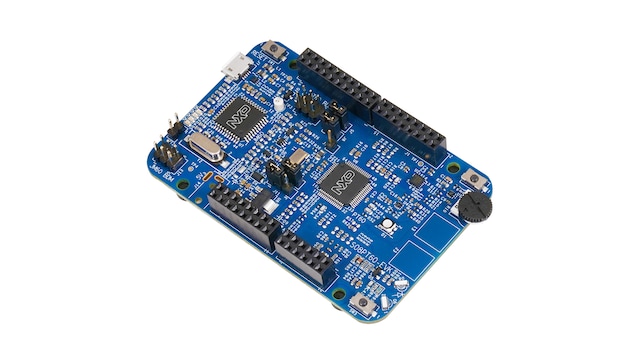

S08PT60-EVK是面向恩智浦S08P 5V 8位MCU的高性价比开发硬件。

  • S08PT60-EVK功能强大，具有丰富的集成外设，可评估S08P MCU的所有功能。板载接口包括RGB LED、6轴数字加速度传感器和磁力计、环境温度传感器、两个电容式触摸板、一个电位计、两个用户按钮和IRDA收发器。
  • S08PT60-EVK支持OSBDM，无需外部调试工具即可刷新程序和运行控制调试。
  • S08PT60-EVK与Arduino®引脚布局兼容，提供了广泛的扩展板选项，包括用于电机控制的FRDM-MC-LVBLDC。
  • 提供免费的示例代码，供用户参考。

框图

选择框图:

S08PT60-EVK CALLOUT

S08PT60-EVK CALLOUT

S08PT60-EVK PINOUT

S08PT60-EVK PINOUT
获取框图PDF

支持的器件

处理器和微控制器

8位S08 MCU

  • S08PL: 具有EEPROM功能的8位5V高性价比MCU
  • S08PT: 功能完备的8位5V MCU，带有EEPROM和TSI功能
  • S08PA: 功能完备的8位5V MCU，带有EEPROM功能

功能

微控制器

  • 60 KB闪存, 4 KB RAM, 256 B EEPROM
  • 2.7 V至5.5 V
  • -40至105 °C
  • 64小外形四方扁平封装(LQFP)

连接

  • USB接口，带微型B USB连接器
  • Arduino®接口

传感器

  • FXOS8700CQ加速度传感器和磁力计
  • 温度传感器

组件

  • RGB LED
  • 电位计
  • 两个电容式触摸板
  • 两个用户按钮
  • IrDA收发器

购买选项

S08PT60-EVK-Image

点击展开

  • $27.59 USD
  • 数量为 1
    • 供货情况: 现货
    • 库存: 1
    • 配送: 正常情况下 1-2个工作日内发货
加入购物车
从分销商处购买
N true 0 TSPS08PT60-EVKzh 1 快速参考指南 Quick Reference Guide t525 1 zh zh zh 快速参考指南 Quick Reference Guide 1 1 0 English The S08P family is simple, yet powerful, and offers great EFT/ESD performance. This scalable and pin-compatible MCU family reuses existing S08 core, IP and tools for easy migration from existing 8-bit S08 products. 1569937076805695786066 TSP 6.0 MB None None documents None 1569937076805695786066 /docs/en/quick-reference-guide/S08PT60EVKQSG.pdf 5984114 /docs/en/quick-reference-guide/S08PT60EVKQSG.pdf S08PT60EVKQSG documents N N 2019-09-26 S08PT60 Evaluation Kit - Quick Start Guide /docs/en/quick-reference-guide/S08PT60EVKQSG.pdf /docs/en/quick-reference-guide/S08PT60EVKQSG.pdf Quick Reference Guide N 803735842453594974 2022-12-07 pdf N en Sep 30, 2019 803735842453594974 Quick Reference Guide Y N S08PT60 Evaluation Kit - Quick Start Guide false 0 S08PT60-EVK downloads zh-Hans true 0 Y TSP 快速参考指南 1 /docs/en/quick-reference-guide/S08PT60EVKQSG.pdf 2019-09-26 1569937076805695786066 TSP 1 Sep 30, 2019 Quick Reference Guide The S08P family is simple, yet powerful, and offers great EFT/ESD performance. This scalable and pin-compatible MCU family reuses existing S08 core, IP and tools for easy migration from existing 8-bit S08 products. None /docs/en/quick-reference-guide/S08PT60EVKQSG.pdf English documents 5984114 None 803735842453594974 2022-12-07 N /docs/en/quick-reference-guide/S08PT60EVKQSG.pdf S08PT60 Evaluation Kit - Quick Start Guide /docs/en/quick-reference-guide/S08PT60EVKQSG.pdf documents 803735842453594974 Quick Reference Guide N en None Y pdf 0 N N S08PT60 Evaluation Kit - Quick Start Guide 6.0 MB S08PT60EVKQSG N 1569937076805695786066 true Y Tools
