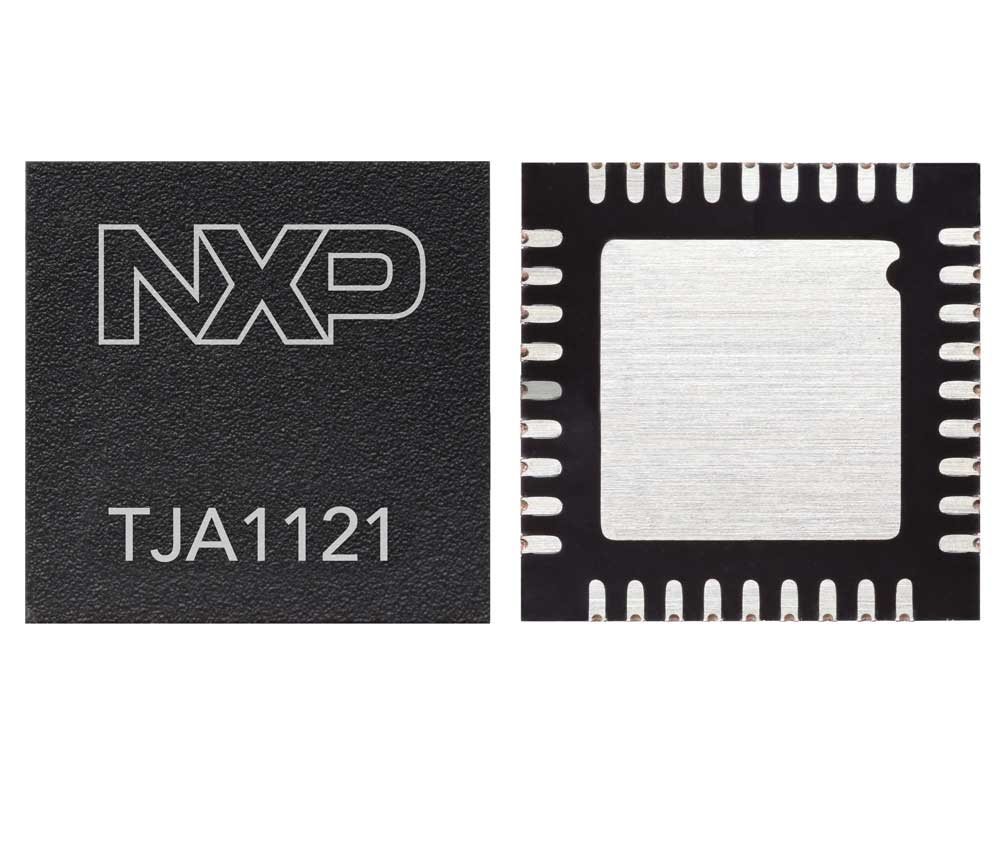

TJA1121，支持MACsec且符合ASIL B的1000BASE-T1汽车以太网PHY收发器
TJA1121将MACsec添加到恩智浦的1000BASE-T1汽车以太网PHY产品组合中。它解决了未来网络的安全问题，并为1Gbps线路速率的MACsec提供了高效的基于硬件的解决方案。为了使具备和不具备MACsec的平台设计能够实现速度等级扩展，TJA1121向下兼容TJA1103、TJA1104和TJA1120。该器件采用紧凑型封装HVQFN36 (6x6mm)，适用于空间受限的使用情况。
TJA1121符合所有先进的一致性测试规范，并根据ISO26262进行设计，满足ASIL B安全标准，提供增强的监测和诊断功能。此外，它通过以太网数据线集成了符合OPEN Alliance TC-10标准的唤醒转发功能。它支持屏蔽(STP)和非屏蔽双绞线(UTP)电缆应用。
产品详情
特性
安全
- IEEE802.1AE-2018 MACsec (1Gbps线路速率)
基本信息
- 符合IEEE802.3bp标准的1000BASE-T1 PHY
- 获得AEC-Q1001级认证
- HVQFN 36引脚封装(6×6mm)
- RGMII (TJA1121A)或SGMII (TJA1121B)
- OPEN Alliance TC-10
适用于汽车用例
- 符合ISO26262 ASIL B功能安全标准
- 支持IEEE1588v2和802.1AS-rev 2步时间戳
- 支持屏蔽和非屏蔽双绞线电缆
- 增强的集成脉冲整形，实现低射频发射
诊断
- 符合Open Alliance TC-12的高级PHY功能
- 内置自检(BIST)
- 实时监测链路稳定性和数据质量
购买/参数
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
文档
快速参考恩智浦 文档类别.
设计资源
硬件
快速参考恩智浦
板类型.
1-5 / 7 硬件
-
评估板和开发板以太网PHY评估套件
-
评估板和开发板TJA11xx PHY的SABRE开发板
-
评估板和开发板带天线的SAF86xxL评估套件
-
评估板和开发板TJA11xx PHY的评估基板
-

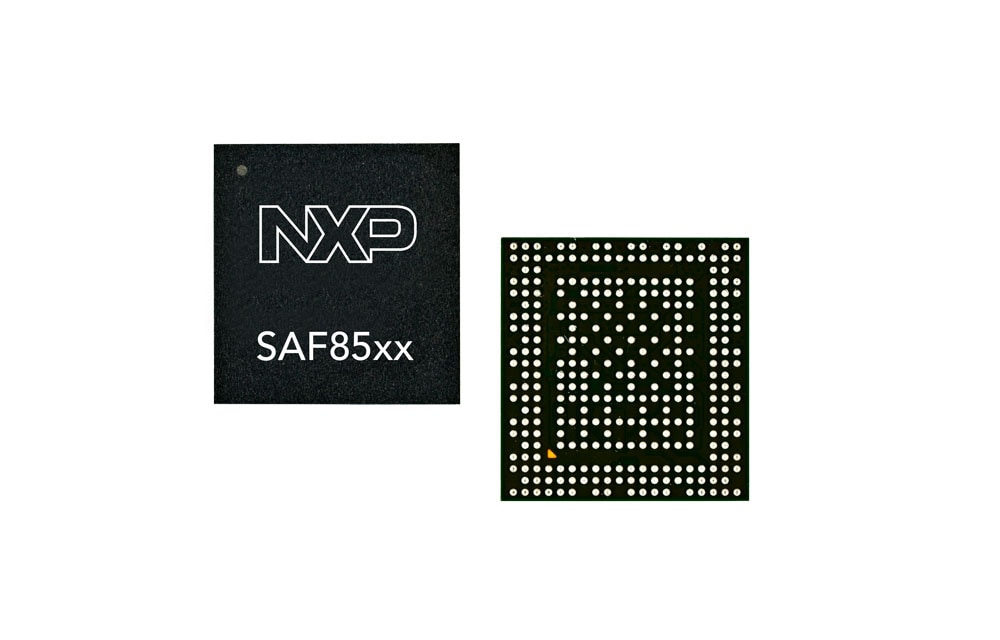

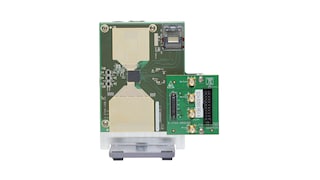

评估板和开发板带天线的SAF85xx评估套件
