以太网PHY评估套件

KIT-TJA11xx-SDBx

滚动图片以放大

恩智浦以太网PHY评估套件遵循通用板策略。该套件由两部分组成，即TJA11xx-EVB和TJA11xx-SDBx。TJA11xx-EVB也称为基板，对于PHY收发器(即TJA1103、TJA1104和TJA1120)是通用的。而TJA11xx-SDBx也称为SABRE卡，专用于以太网PHY。根据命名规则，KIT-TJA11xx-SDBR和KIT-TJA11xx-SDBS分别包含了RGMII和SGMII。

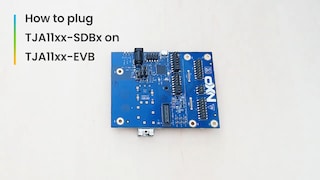

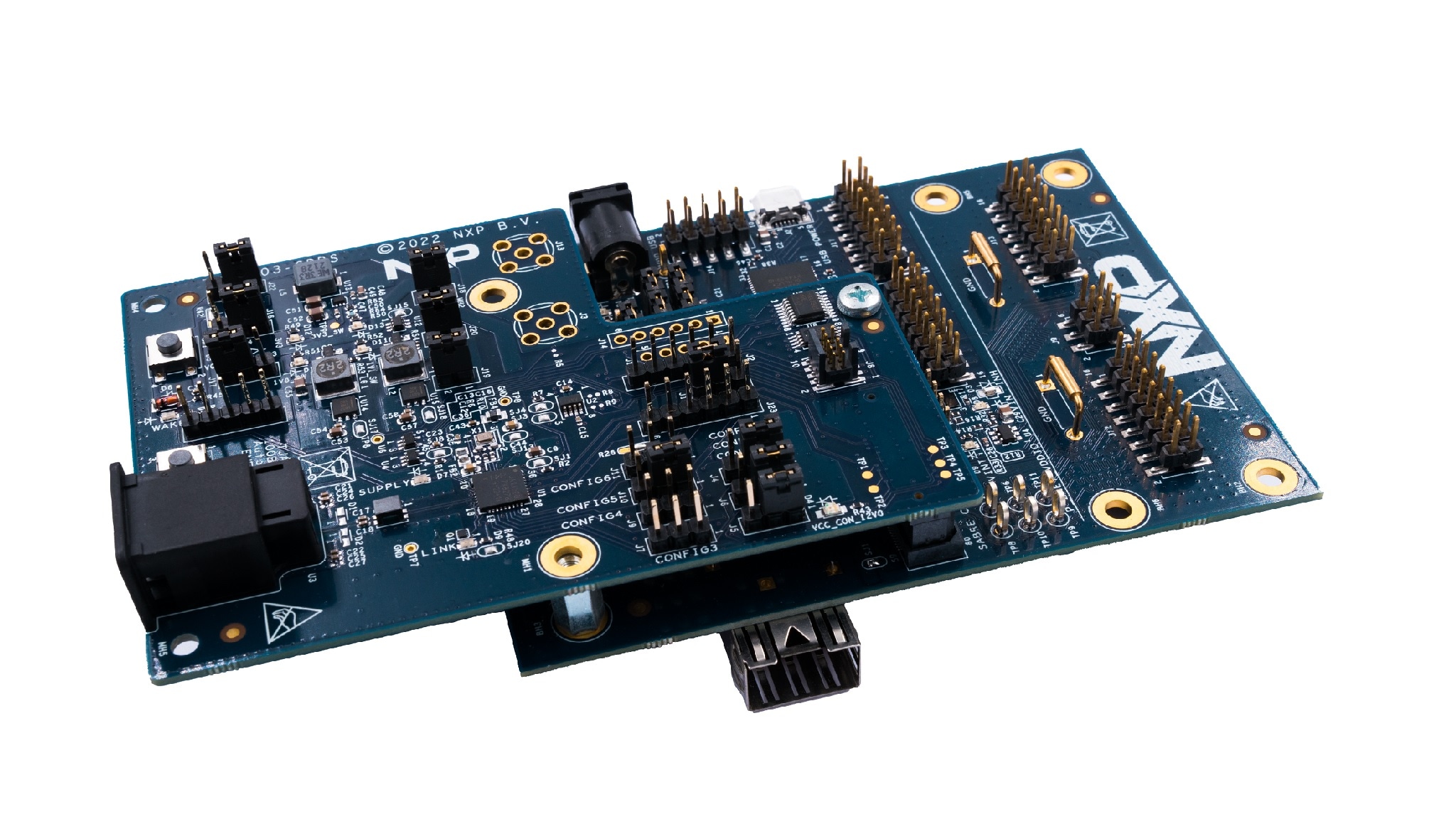

要使用该套件，必须将TJA11xx-SDBx SABRE卡放置在TJA11xx-EVB的上面。

此外，TJA11xx-SDBx和TJA11xx-EVB板也可以根据客户的要求单独订购。

框图

选择框图:

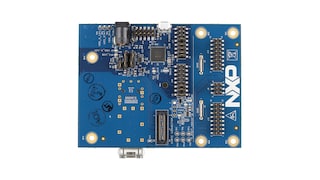

TJA11xx-EVB

TJA11xx-EVB Block Diagram

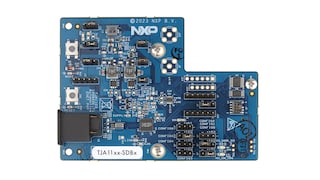

TJA11xx-SDBx

TJA11xx-SDBx Block Diagram
获取框图PDF

支持的器件

处理器和微控制器

S32K汽车通用MCU

  • S32K3: S32K3汽车通用微控制器

S32G汽车网络处理器

  • S32G3: S32G3汽车网络处理器
  • S32G2: 汽车网络的S32G2处理器

S32Z和S32E实时处理器

  • S32Z2: S32Z2安全可靠的高性能实时处理器

接口

汽车以太网PHY

  • TJA1103: TJA1103，符合ASIL B安全标准的汽车以太网100BASE-T1 PHY收发器
  • TJA1104: TJA1104，支持MACsec且符合ASIL B安全等级的100BASE-T1汽车以太网PHY收发器
  • TJA1120: TJA1120，符合ASIL B标准的汽车以太网1000BASE-T1 PHY收发器
  • TJA1121: TJA1121，支持MACsec且符合ASIL B的1000BASE-T1汽车以太网PHY收发器

特性

连接

  • 100BASE-T1和1000BASE-T1汽车以太网

通用规格

  • 面向原型设计应用的简单智能的汽车以太网系统设置
  • 演示从100BASE-T1到1000BASE-T1以及从1000BASE-T1到100BASE-T1的可扩展性

其它

  • 通过板载LED提供芯片状态报告

购买选项

KIT-TJA1104-SDBS-Image

点击展开

  • KIT-TJA1104-SDBS
    正常供应

  • Ethernet PHY Evaluation Kit.

  • 套件内含物

    • 完成组装和测试的TJA11xx-EVB评估板，放在防静电袋中
    • 完成组装和测试的TJA11xx-SDBx评估板，放在防静电袋中
    • 电缆：UTP，带两个MateNET连接器
  • $394.03 USD
  • 数量为 1
    • 供货情况: 现货
    • 库存: 10
    • 配送: 正常情况下 1-2个工作日内发货
加入购物车
从分销商处购买
